三、常用的电子元器件检测与更换方法
    （一）、电源变压器的检测
    电源变压器广泛应用在变压器降压式电源电路内，下面以空调器电脑板的变压器为例介绍它的测量方法。
    1．电压测最法

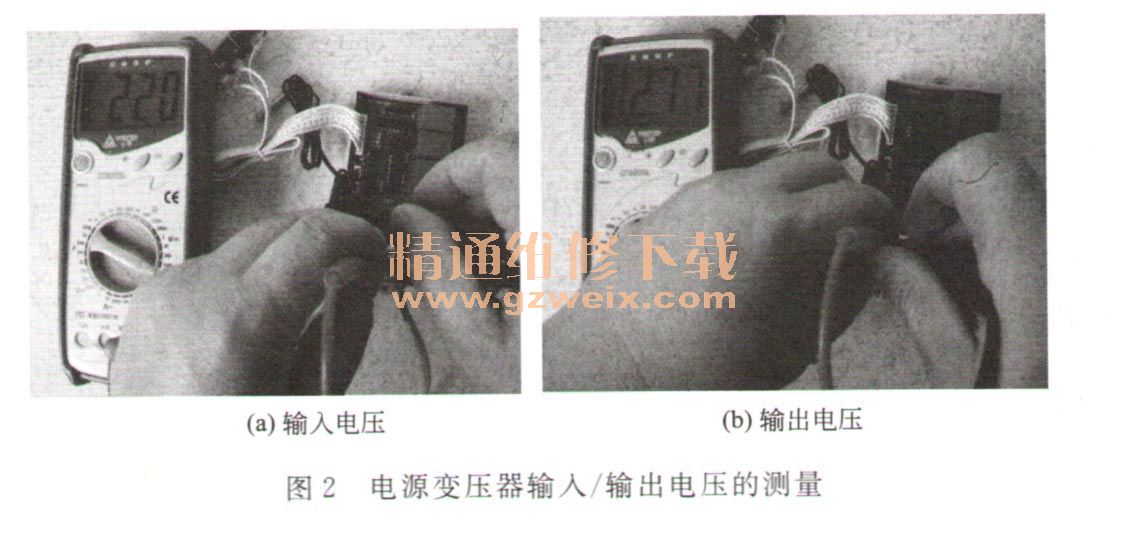

    为电源变压器的初级绕组输人220V市电电压，如图2 (a）所示，用万用表交流20V电压挡变压器次级绕组输出的交流电压值为12. 77V，如图2 (b)所示。若变压器的输人电压正常，输出电压异常，说明变压器或负载异常。

    2．阻值测最法

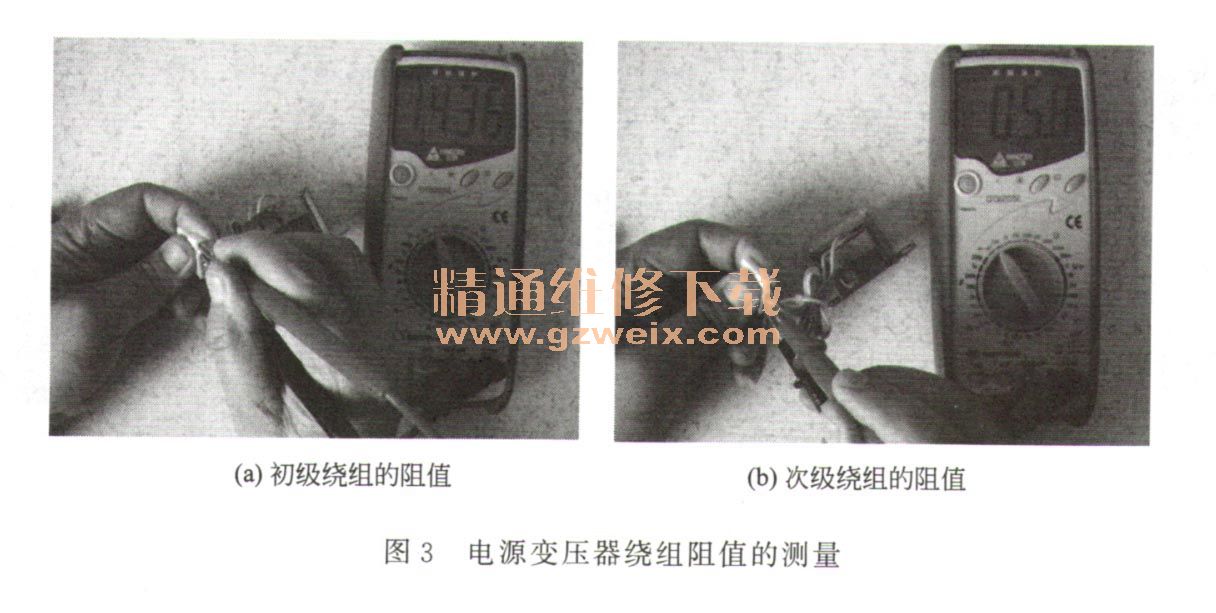

    因普通变压器多为降压型变压器，所以它的初级绕组的阻值较大，而它的次级绕组阻值较小。用2kΩ挡测它的初级绕组非在路阻值如图3 (a)所示，用200Ω挡测量次级绕组阻值如图3 (b)所示。若某个绕组的电阻值为无穷大，则说明此绕组有断路故障。

    （二）、热敏电阻的检测
    家用电器用的热敏电阻有正温度系数热敏电阻和负温度系数热敏电阻两种。
    1．正温度系数热敏电阻的检测
    下面以12Ω的彩电消磁电阻为例介绍正温度系数热敏电阻的非在路测量方法。
    室温状态下，将万用表置于200Ω挡，测量该电阻的阻值为13Ω，如图4 (a）所示。若阻值偏离正常值过多，则说明它损坏。确认室温状态下的阻值正常后，用电烙铁为它加热，使它表面的温度升高，如图4 (b)所示。随后再用2MΩ挡测量，它的阻值迅速增大，接近无穷大，说明它的热敏性能正常，如图4 (c）所示。否则，说明它的热敏性能下降，需要更换。

    【提示】电冰箱采用的PTC型启动器也是正温度系数热敏电阻，也可以采用该方法确认它是否正常。
    2．负温度系数热敏电阻的检测
    下面以电磁炉功率管温度传感器为例介绍负温度热敏电阻的检测方法。

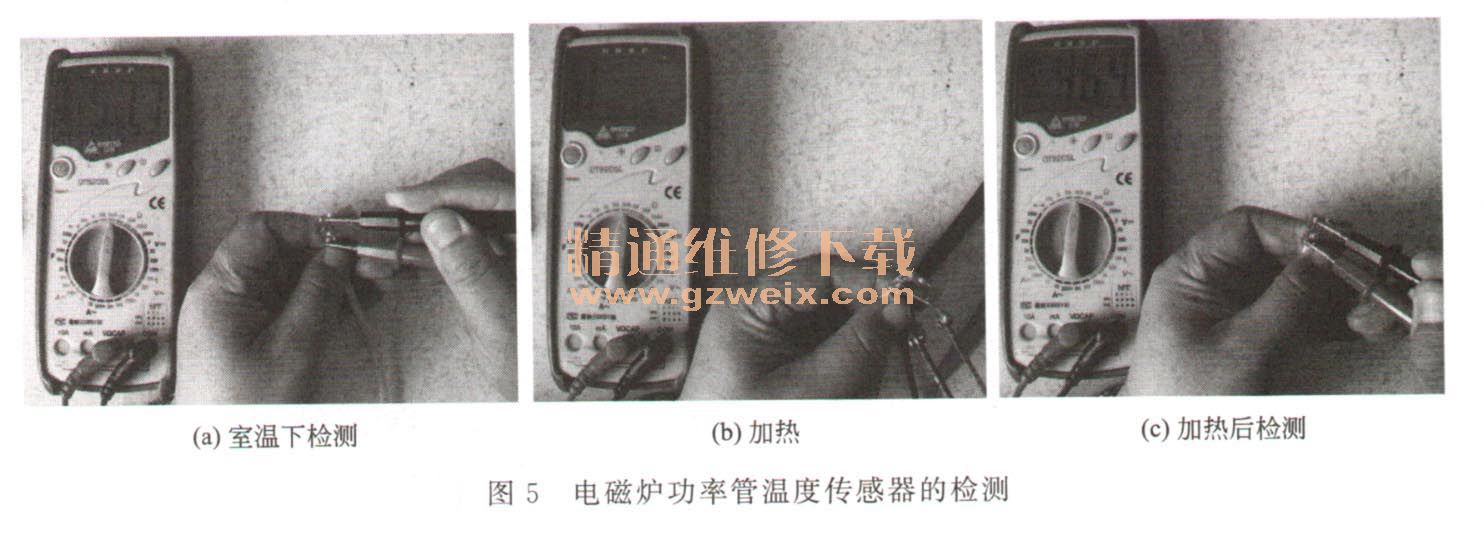

    室温状态下，用200kf2电阻挡测量该热敏电阻的阻值为57. 7kΩ，如图5 (a)所示，说明它基本正常。室温状态下，若阻值过小，说明它漏电；若阻值过大，说明它开路。确认室温状态下的阻值正常后，用电烙铁为它加热，使其表面温度升高，如图5 (b)所示。加热后，测量它的阻值迅速减小为46. 4k欧母，如图5 (c）所示，说明它的热敏性能正常。若加热后阻值不能下降，说明它的热敏性能变差。

    【注意】不同品牌的电磁炉功率管温度传感器采用的负温度系数热敏电阻的阻值不尽相同，更换时要注意，不要换错。而其他家用电器上应用的温度传感器也可以采用该方法判断。
    （三）、晶闸管的测量
    家用电器使用的晶闸管有单向、双向两种。它们是否击穿用万用表的通断挡或小阻值电阻挡在路就可以测出，而是否开路或触发性能是否正常应采用指针万用表测量或采用代换法判断。
    1．单向晶闸管的检测

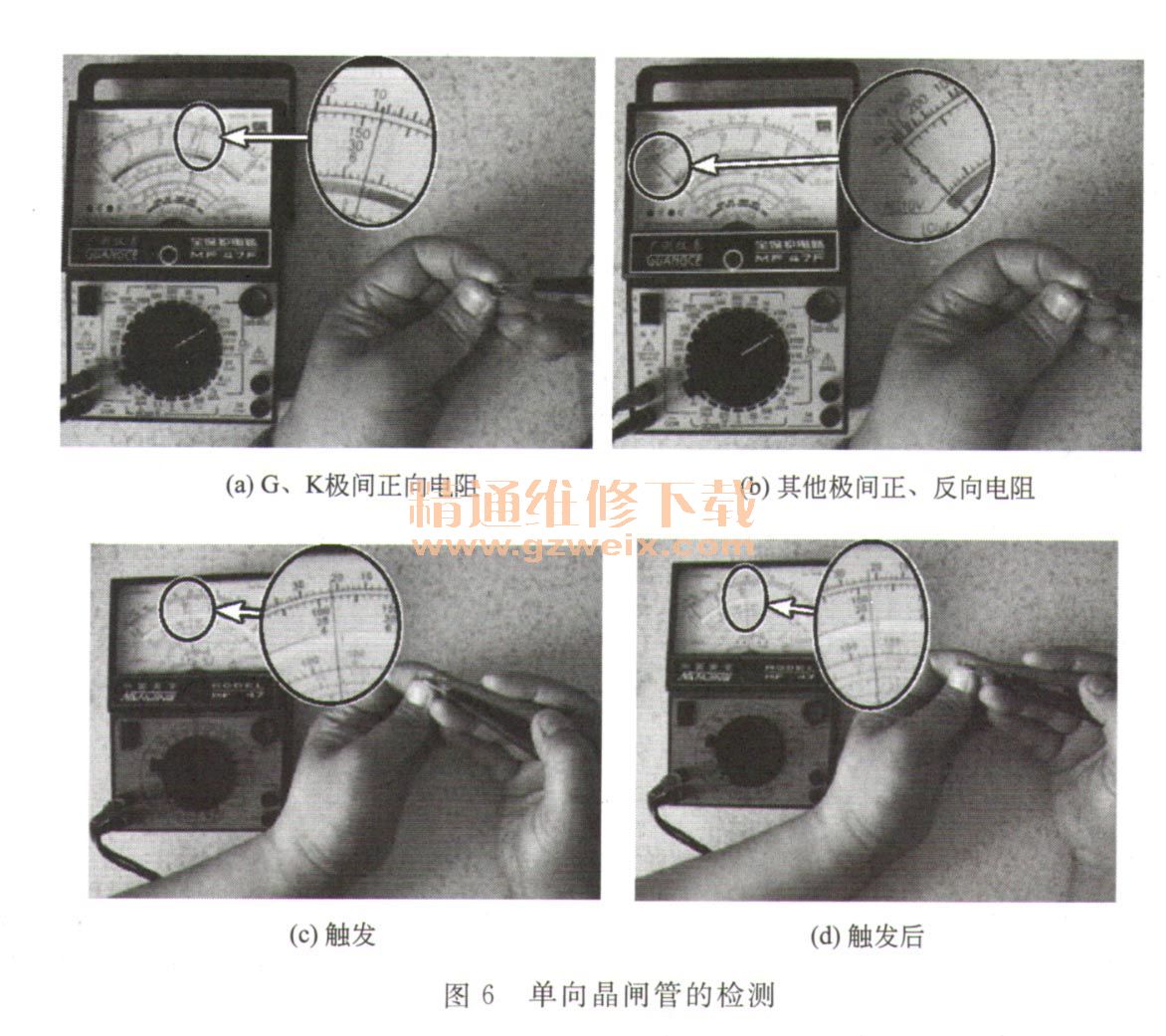

    由于单向晶闸管的G极与K极之间仅有一个PN结，所以这两个引脚间具有单向导通特性，而其他引脚间的阻值应为无穷大。判别时，先将指针万用表置于RX1kΩ挡，任意测单向晶闸管两个引脚的阻值，测试时指针指示的数值为10kΩ左右时，说明黑表笔接的引脚为G极，红表笔接的是K极，剩下的引脚为A极，如图6 (a）所示；调换表笔后，阻值为无穷大，如图6 (b）所示。判断出引脚后，将万用表置于RX1kΩ。挡，使红表笔接K极，黑表笔接A极，用黑表笔瞬间短接A、 G极，为G极提供触发电压，如图6 (c)所示；随后测A、 K极之间的阻值为200左右，说明晶闸管被触发导通并能维持导通状态，如图6(d)所示。否则，说明该晶闸管损坏。

    2．双向晶闸管的检测

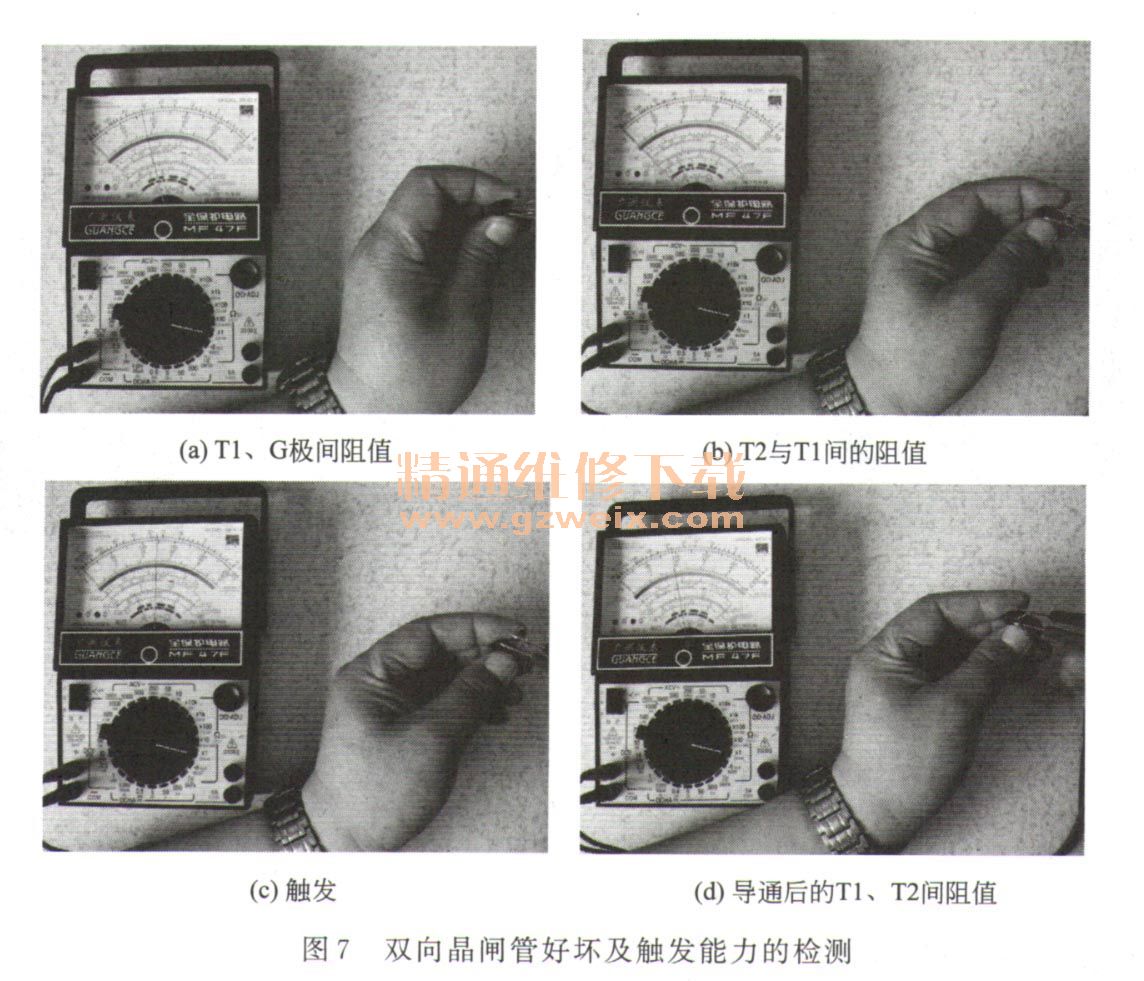

    采用指针万用表对双向晶闸管的引脚进行识别或对其的好坏进行检测时，先将指针万用表置于RX1Ω挡，任意测双向晶闸管两个引脚的阻值，当一组的阻值为30Ω左右时，说明这两个引脚为G极和T1极，剩下的引脚为T2极，如图7 (a）所示；随后，假设T1和G极中的任意一脚为T1，将黑表笔接T1，红表笔接T2极，此时的阻值为无穷大，说明晶闸管截止，如图7 (b）所示；用表笔瞬间短接T2、 G极，为G极提供触发电压，如果阻值由无穷大变为28Ω左右，说明晶闸管被触发导通并维持导通，如图7(c)、 (d）所示。调换表笔重复上述操作，结果相同时，说明假定正确。若调换表笔操作时，阻值仅能在短时间内为几十欧姆，随后增大，则说明晶闸管不能维持导通，假定的G极实际为T1极，而假定的T1极为G极；若被测管不能触发导通，说明触发电流小或被测管异常。

（四）、场效应管的非在路测量
    1．引脚的判别

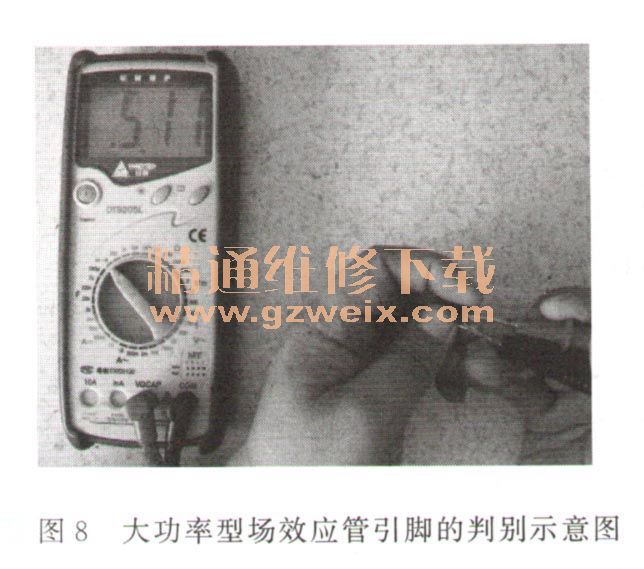

    由于大功率绝缘栅型场效应管的D、 S极间并联了一只二极管，所以采用数字万用表检测D、 S极间的正、反向导通压降时，若出现0. 511左右的电压值，则说明红表笔接的是S极(N沟道型场效应管）或漏极D (P沟道型场效应管），黑表笔接的引脚是D极（N沟道型场效应管）或S极（P沟道型场效应管），而余下的引脚为G极，如图8所示。

    2．管型与好坏的判别
    【提示】即使识别出大功率场效应管的D、 S极，也不能完全确定它是N沟道型场效应管，还是P沟道型场效应管，并且对于没有内置二极管的大功率场效应管，还需要通过检测它的触发性能来进一步确认它的管型和引脚功能，以及它是否正常。

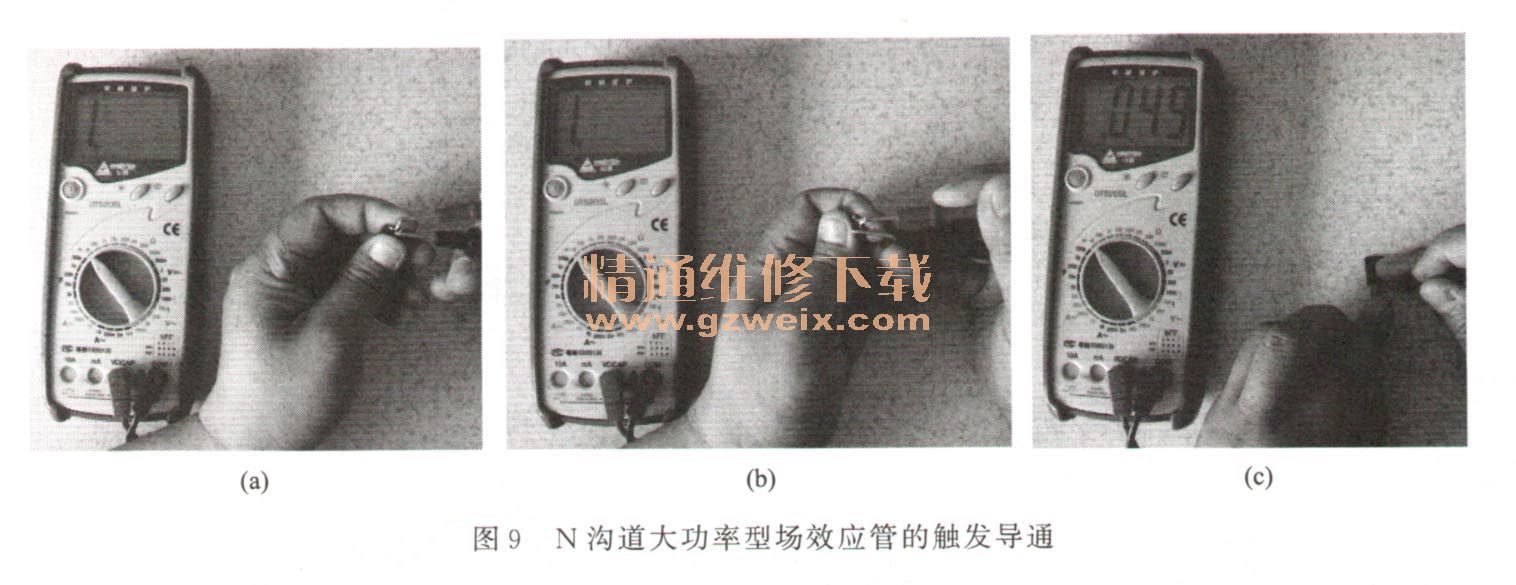

    首先，将数字万用表置于二极管挡，黑表笔接S极，红表笔接D极，显示屏显示的数字为1，说明场效应管截止，如图9 (a)所示。此时，黑表笔依然接S极，用红表笔将D、G极短接后，为G极提供触发电压，如图9 (b）所示；再测D、 S极间的阻值，阻值应迅速变小，说明该管被触发导通，并且该管为N沟道型场效应管，如图9 (c）所示。若不能导通，说明该管异常或是P沟道型场效应管。

    【提示】由于数字万用表的触发电流较小，所以有时进行多次触发也不能将场效应管触发导通。遇到这种情况，应该采用指针万用表触发或采用代换法进行荆断。
    场效应管被触发导通后，用表笔的金属部位将触发后的场效应管的三个引脚短接，就可以使该管恢复截止。
