（五）、电子元器件的更换
    1．电阻、电容、晶体管的更换
    由于电阻、电容、二极管的引脚有两个，三极管的引脚有三个，故通常采用直接拆卸的方法即一只手持电烙铁对需要拆卸元件的一个引脚进行加热，用另一只手向外用力，就可以使该脚脱离电路板，然后再拆卸其他的引脚即可，如图10所示。

    焊接时，将焊孔内的焊锡清除干净，将需要更换的电阻、电容的引脚插装好，用不漏电的电烙铁迅速焊接好引脚。若引脚过长，用斜嘴钳剪断即可。
    2．集成电路的更换
    (1)集成电路的拆卸拆卸集成电路通常采用吸锡法、悬空法和吹气法等方法。目前，多采用吸锡法和悬空法。
    ①吸锡法。吸锡法可用吸锡器和吸锡绳（类似屏蔽线）将集成电路引脚吸掉，以便于拆卸集成电路。

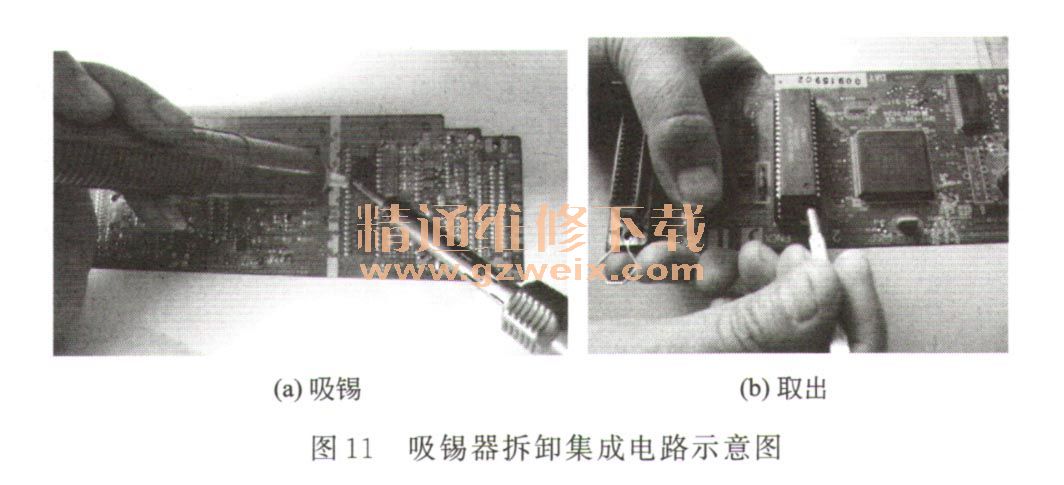

    参见图11，首先，用30W普通电烙铁或变压器式电烙铁将集成电路引脚上的锡熔化，再用吸锡器将锡吸掉，随后用镊子或一字改锥从集成电路的一侧插入到它的底部，然后向上撬就可以将集成电路从电路板上取出。

    【注意】撬集成电路时，若有的引脚不能被顺利“拔”出，说明该引脚上的锡没有被完全吸净，需要吸净后再撬，以免损坏引脚。
    【方法与技巧】晶体管、开关变压器、整流堆引脚的焊锡较多，所以拆却时采用吸锡法和悬空法更容易些。
    采用吸锡绳吸锡时，先将吸锡绳放到焊点上，再用30W电烙铁将集成电路引脚的锡熔化，于是焊锡就吸附到吸锡绳上，然后就可取下集成电路。若手头没有吸锡绳也可用话筒线内的屏蔽线代替，但在吸锡前需要将它蘸好松香。

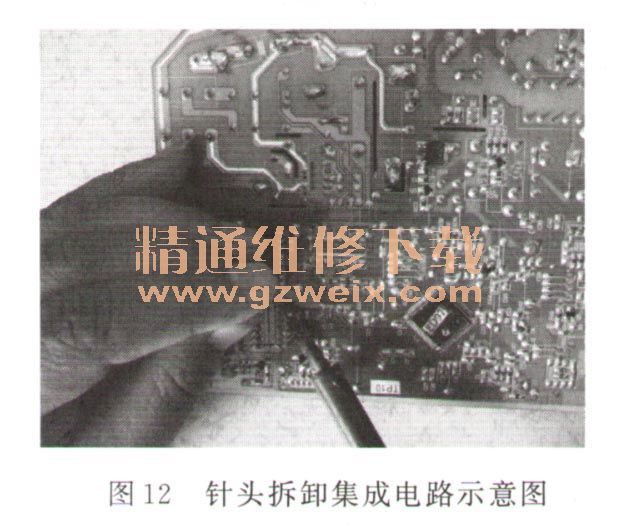

    ②悬空引脚法。参见图12，采用悬空引脚法时」，先用30W电烙铁将集成电路引脚上的锡熔化，随后用9号针头或专用的套管插到集成电路的引脚上并旋转，将集成电路的引脚与焊锡和线路板悬空，随后用镊子或一字螺丝刀（改锥）将集成电路取下。采用该方法时也可以先将针头插到集成电路引脚上，再用电烙铁将焊锡熔化。

    ③热风枪熔锡法。热风枪熔锡法主要用于拆卸扁平焊接方式的元器件，采用热风枪拆卸时，应注意的事项如下。
    一是根据所焊元件的大小，选择不同的喷嘴。
    二是正确调节温度和风力调节旋钮，使温度和风力适当。如吹焊电阻、电容、晶体管等小元件时温度一般调到2～3挡，风速调到1～2挡；吹焊集成电路时，温度一般调到3～5挡，风速调到2～3挡。但由于热风枪品牌众多，拆焊的元器件耐热情况也各不相同，所以热风枪的温度和风速的调节可根据个人的习惯，并视具体情况而定。

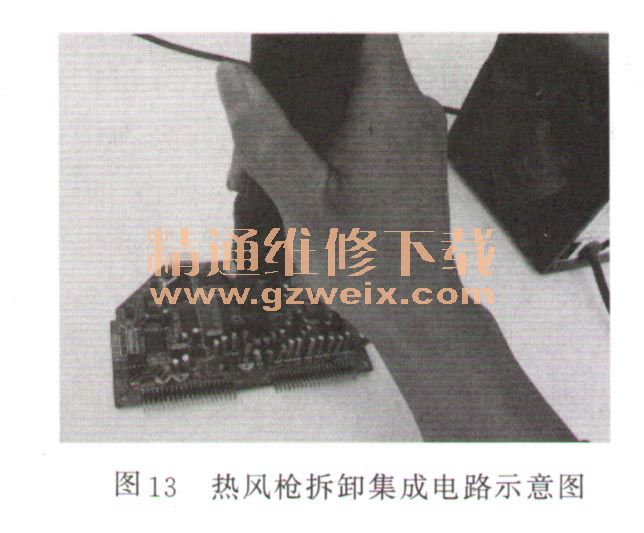

    三是将喷嘴对准所拆元件，等焊锡熔化后再用镊子取下元件，如图13所示。

    (2）安装更换集成电路时，将焊孔内的焊锡清除干净，并将集成电路插装好，然后用不漏电的电烙铁迅速焊接好各引脚。
    【注意】安装时不能搞错引脚方向。焊接时的速度要快，以免因焊接时间过长，引起集成电路过热损坏，并且更换后需要待温度降到一定程度后才能通电，以免导致集成电路损坏。另外，目前许多新型小家电电路板采用的单片机（CPU）属于大规模集成电路，不仅引脚多，引脚间距小，而且采用贴面焊接，更换时应采用热风枪等专用工具。
