二、电水壶、电热水瓶分析与检修
    电水壶、电热水瓶都是利用加热器将水烧开的，并且都采用温度控制器对加热器的加热温度进行控制。
    （一）、电水壶

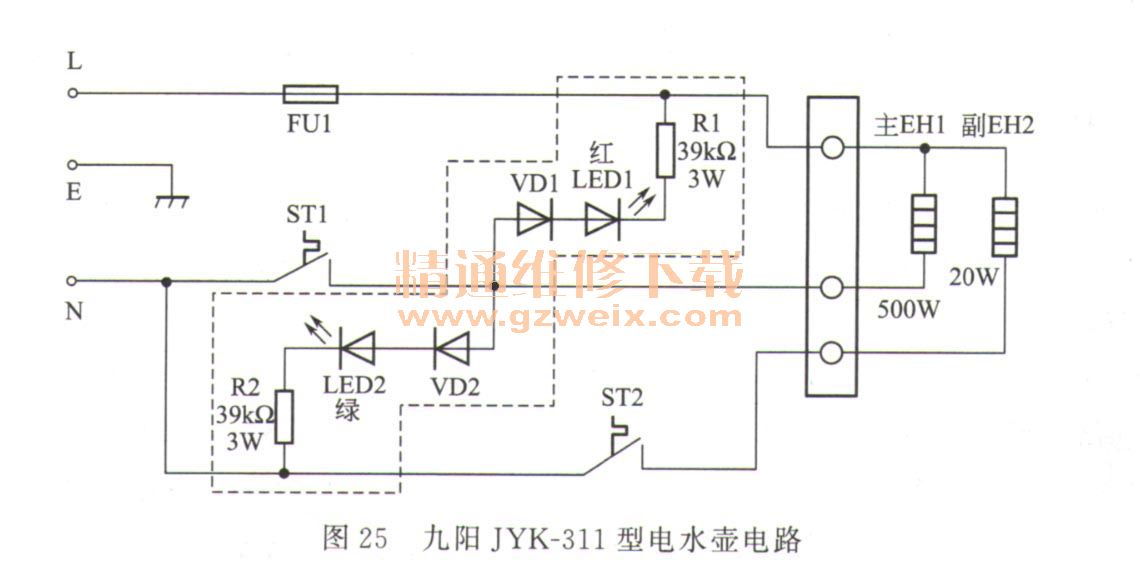

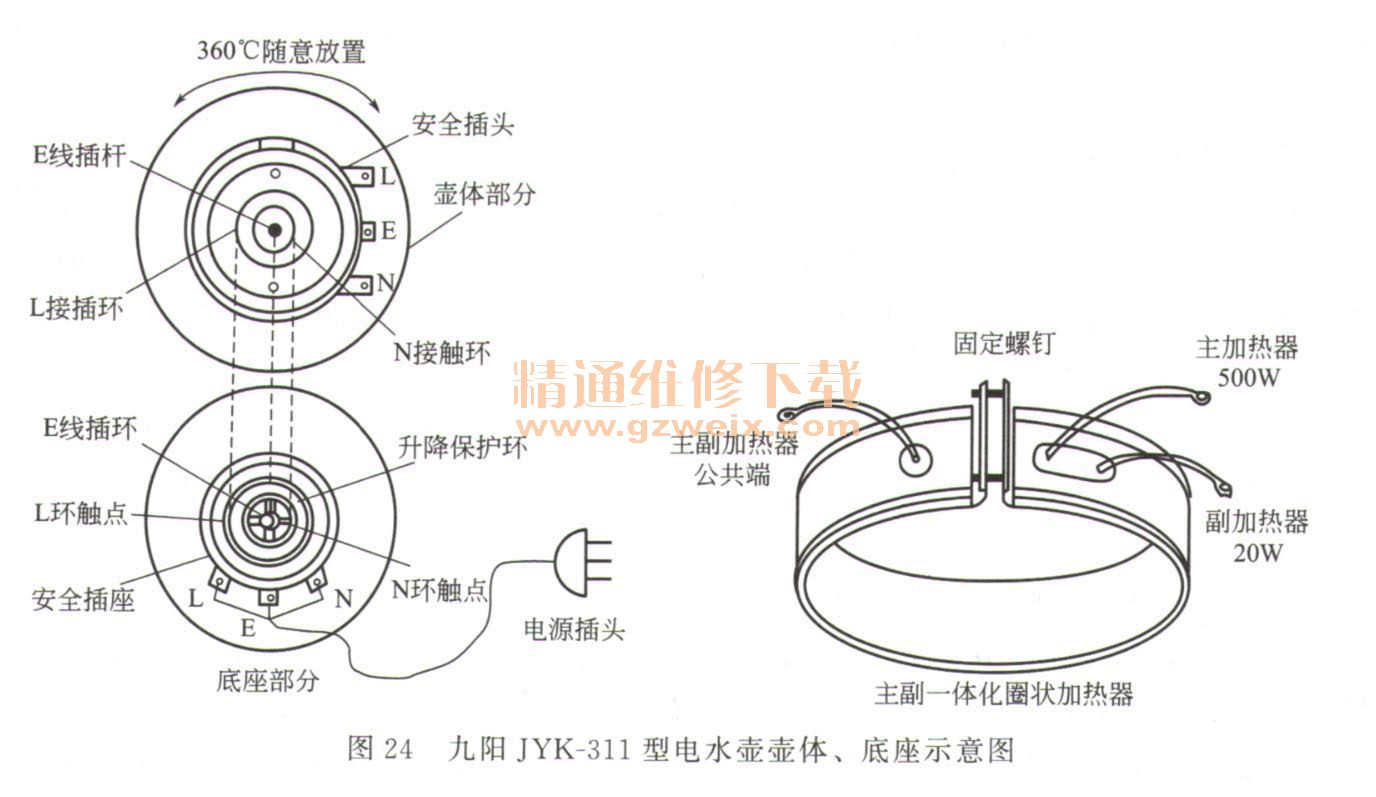

    下面以九阳JYK-311电水壶为例介绍电水壶构成、原理与故障检修。九阳JYK-311电水壶是一款典型的分体式快速电水壶。此类电水壶由壶体与底座两部分构成，其中底座为壶体供电，它们的连接如图24所示。该电水壶电路由加热器EH1、EH2，温控器ST1、ST2，过热熔断器FU1、指示灯等构成，如图25所示。



    1．烧水、保温电路
    当装满水的壶体放在底座上时，在重力的作用下，底座上的升降保护环被压下，将L、N环的触点露出，于是底座输入的市电电压进入壶体电路。当壶体内的水温较低时，温控器ST1、ST2的触点接通，220V市电电压经热熔断器FU1和ST1、ST2输人后，一路利用VD1、VD2半波整流，通过R1、R2限流，为红色发光二极管LEDZ和绿色发光二极管LED2供电，使它们同时发光，表明电水壶处于烧水状态；另一路为加热器EH1、EH2供电，使EH1、EH2加热烧水，使水温逐渐升高。当水温超过温控器ST2的设置温度后，ST2的触点断开，不仅使EH2停止加热，而且使LEDZ熄灭，此时仅由EH1继续加热。当水烧开并达到ST1的温度设置值后，ST1的触点断开，切断EM的供电回路，使它停止加热，同时使指示灯LED1熄灭，表明它进人保温状态。水温随着保温时间的延长而逐渐下降，当下降到ST2的闭合温度后，它的触点接通，不仅使EH2加热，而且使LED2发光，表明该机进人保温加热状态，达到ST2的控制温度后，它的触点断开，EH2停止加热。这样在ST2的控制下，就实现了保温加热控制功能。
    2．过热保护电路
    过热保护功能由一次性温度熔断器FU1完成。当温控器ST1、ST2异常使加热器加热时间过长，导致加热温度达到FU1的标称值后FU1熔断，切断市电输入回路，实现断电保护。
    3．常见故障检修
    （1）不加热、指示灯不亮如果指示灯不亮，则说明供电线路、温度熔断器FU1开路。首先，检查电源线和电源插座是否正常，若不正常，检修或更换；若正常，说明电水壶内部电路异常。拆开电水壶后，用通断挡或RXM挡检查FU1是否开路。如果FU1开路，应检查ST1、ST2的触点是否粘连、加热器是否击穿。如果它们都正常，更换FU1即可。
    （2）指示灯LEDI亮，EHI不加热该故障只要检查加热器EH1及其接线即可。用万用表交流电压挡测EM有无220V左右的市电电压输入，若有，说明EM开路；若没有供电，说明供电线路异常。
    （3）加热温度低加热温度低（烧不开水）的故障原因主要是温控器ST1异常，导致EH1加热不久就动作，使其因失去供电而停止加热，仅由EH2加热，所以产生该故障。维修时，只要通过测量EM的供电就可以确认是EHI损坏，还是ST1损坏。
    （4）不能保温不能保温说明温控器ST2或加热器EH2异常。测量EH2，若有220V左右的供电电压，说明EH2开路；若没有供电，检查ST2及线路。
    （二）、电热水瓶

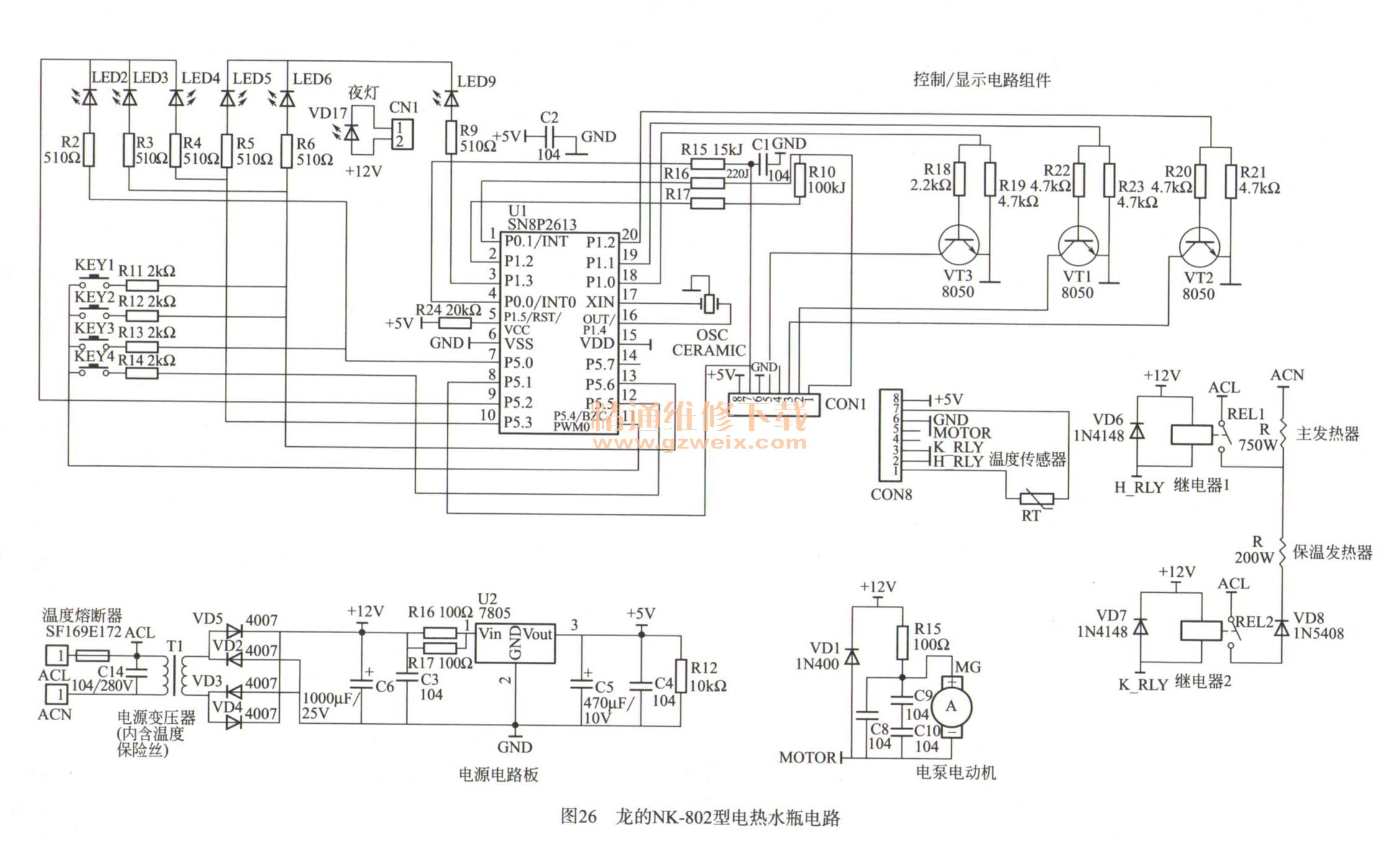

    下面以龙的NK-802电脑控制型电热水瓶电路为例介绍电热水瓶电路原理与检修方法。该电路由电源电路、微处理器电路、加热电路、出水电路等构成，如图26所示。

    1．电源电路
    将该机的插头插人市电插座，220V市电电压通过温度熔断器SF输入后，不仅送到加热器供电电路，而且经变压器T1降压输出12V交流电压，再利用VD2～VD5桥式整流，经C6、C3滤波产生12V左右的直流电压。该电压一路为出水电机、继电器供电，而且经三端稳压器U2稳压输出5V直流电压。5V直流电压通过C5、C4滤波后，为微处理器电路、蜂鸣器电路供电。
    2．微处理器电路
    该机的微处理器基本工作条件电路由供电电路、复位电路和时钟振荡电路构成。
    当电源电路工作时，由它输出的＋5V电压经C5、C4滤波后，加到微处理器U1（SN8P2613）的电端15脚，为它供电。
    电源电路工作后，由其输出的5V电压经R24加到U1的5脚，使U1内的存储器、寄存器等路复位后开始工作。
U1工作后，它内部的振荡器与16、17脚外接的晶振OSC通过振荡产生时钟信号。该信号经频后协调各部位的工作，并作为U1输出各种控制信号的基准脉冲源。
    3．加热、保温控制电路
    给电热水瓶加水并通电，由于水罐内的水温较低，被温度传感器RT检测后它的阻值较大，给微处理器U1识别后，U1将检测的温度与内部存储器存储的电压所对应的温度值比较，确认需要加热后，不仅输出加热指示灯控制信号使加热指示灯点亮，表明该机处于加热状态，同时从19脚输出高电平控制信号。该信号经R22 、R23分压限流，再经 VT1倒相放大，为继电器RED的线圈供电，使REL1内的触点闭合，接通主加热器供电回路，主加热器开始加热，使罐内的水温逐渐升高。当水烧开（90℃） 、RT的阻值减小到设置值，被U1识别后，U1第一路输出控制信号使加热指示灯熄灭；第二路输出控制信号使保温指示灯点亮；第三路控制19脚输出低电平，使继电器REL1的触点断开，主加热器停止加热；第四路控制20脚输出高电平电压，该信号经R20、R21分压限流，再经VT2倒相放大，为继电器REL2的线圈供电，使REL2内的触点闭合，接通保温加热器的供电回路，保温加热器开始加热，以免水温降低。
    4．给水电路
    按给水键被微处理器U1识别后，U1的18脚输出高电平电压。该电压经R18、R19分压限流，再经VT3倒相放大，接通电泵电动机的供电回路，使电动机旋转，带动水泵将水输送到出水口，完成出水任务。
    5．过热保护电路
    过热保护功能由温度熔断器SF构成。当加热器的供电短路异常使加热器加热时间过长，导致加热温度达到169℃或172℃后SF熔断，切断市电输入回路，加热器停止加热，实现过热保护。
    6．常见故障检修
    （1）不加热、指示灯不亮该故障是由供电线路、电源电路、微处理器电路异常导致的。首先，检查电源插座有无220V左右电压输出，若没有，检修或更换电源插座及其线路；若电压正常，用电阻挡测量电热水瓶电源插头两端阻值，若阻值为无穷大，说明温度熔断器SF熔断或电源线、电源变压器T1的初级绕组开路。若温度熔断器熔断，检查继电器或其驱动短路是否正常即可；若SF正常，检查电源线是否正常。若不正常，维修或更换即可；若正常，检查T1。若测量电源插头的阻值正常，说明电源电路或微控制器电路异常。此时，测C5两端电压是否正常，若正常，查微控制器电路；若不正常或无电压，测C6两端电压是否正常。若不正常，查T1、C6、C3和VD2 ～VD5；若C6两端电压正常，查U2、C5、C4及负载是否正常即可。确认故障发生在微控制器电路后，首先，要检查微处理器U1的15脚供电是否正常，若不正常，查线路；若正常，重新为该机供电，通电瞬间测U1的5脚有无复位信号输入。若没有，检查R24；若有，检查振荡电路的OSC。若OSC正常，检查操作键KEY1～KEY4和U1。
    （2）主加热器不加热该故障的主要故障原因：一是主加热器异常；二是主加热器供电系统异常；三是温度检测电路异常；四是微处理器异常。
    首先，查看加热指示灯能否点亮，若不能，而保温指示灯亮，检查温度传感器RT及其所接元件；若加热指示灯亮，测主加热器两端有无220V市电电压。若有，检查主加热器；若没有，测微处理器U1的19脚有无高电平信号输出。若没有，检查U1；若有，检查继电器REL1的线圈有无供电。若有，检查RELI及其触点所接线路；若没有，检查驱动管VT1和R22。
    【提示】以上元器件异常还会产生加热温度低和熔断器SF熔断的故障。
    （3）不能保温该故障的主要原因：一是保温加热器或它的连接线异常；二是保温加热器的供电点亮异常。
    首先，查看保温指示灯能否点亮，若不能，检查温度传感器RT、微处理器U1；若保温指示灯亮，测保温加热器两端有无220V市电电压。若有，检查保温加热器；若没有，测微处理器U1的20脚有无高电平信号输出。若没有，检查U1；若有，检查继电器REL2的线圈有无供电。若有，检查REL2及其触点所接线路；若没有，检查驱动管VT2和R20.
    （4）给水泵不工作该故障的故障原因主要有三个：一是给水键异常；二是电泵电动机或其供电电路异常；三是微处理器异常。
    测电泵电动机两端供电是否正常，若供电正常，则说明电动机异常；若供电异常，说明供电电路异常。按给水键时，检查微处理器U1的20脚有无高电平信号输出，若没有，检查给水键和U1；若有，检查VT3的b极有无导通电压。若有，检查VT3、R15是否开路；若没有，查VT3的be结是否短路、R18是否开路。
