（二）、LED式节能灯

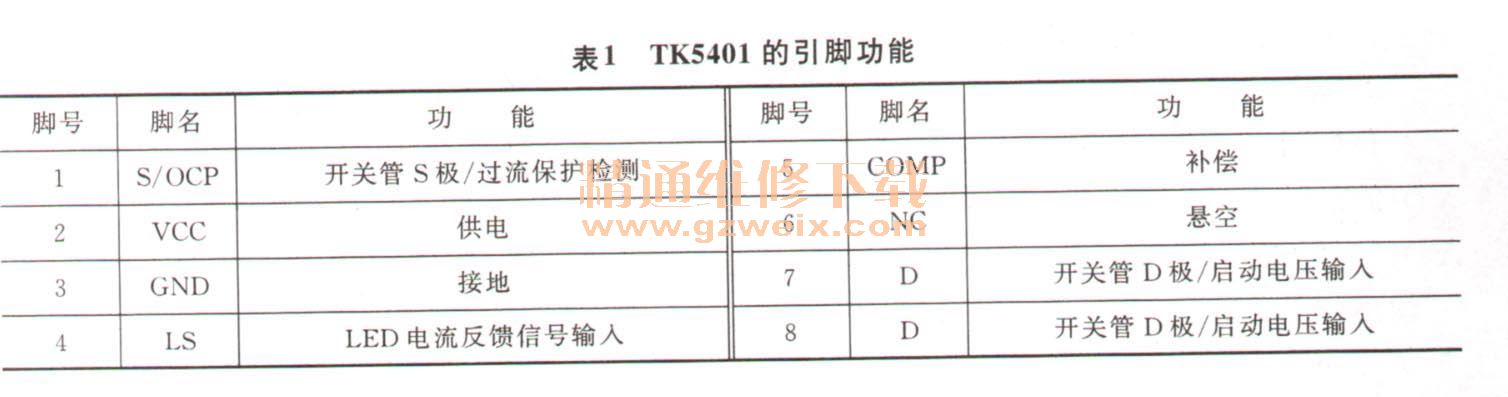

    下面以典型5 W LED节能灯电路为例介绍LED照明灯电路原理与故障检修方法。该电路以芯片TK5401、开关变压器TIA为核心构成，如图2所示。TK5401的引脚功能如表1所示。



    1．市电输入、300V供电电路
    市电电压经限流电阻R1输入后，利用整流堆桥式整流，C1、L1、C2滤波后产生300V脉动直流电压。
    市电输入回路的MOV1是压敏电阻，它用于过压保护。市电正常且没有雷电窜入时它相当于开路；一旦市电过压或有雷电使其两端电压达到470V时它击穿短路，使RI过流熔断，切断市电输入回路，实现过压保护。R1不仅有过流保护功能，而且可以抑制C1、C2充电所引起的浪涌大电流，降低输入电流中谐波的含量及电流谐波失真值（THD、提高功率因数。
    2．开关电源
    开关电源采用了由电源模块TK5401 （U1）、开关变压器TIA等元件构成的并联型开关电源。
    （1）市电变换300V直流电压经开关电源T1A的初级绕组加到厚膜电路U1的7、8脚，不仅为它内部的开关管供电，而且通过高压电流源对2脚外接的滤波电容C4充电。当C4两端建立的电压达到启动值后，U1内的电源电路工作，为振荡器、调制器等电路供电。振荡器产生的67kHz时钟信号，控制调制控制产生激励脉冲，经放大后驱动开关管工作在开关状态。开关管导通期间，T1A存储能量；开关管截止期间，T1A释放能量。其中，自馈电绕组输出的脉冲电压通过R2限流、VD3整流、C4滤波产生15V左右电压，取代启动电路为U1供电；次级绕组输出的脉冲电压经VD4整流，C7、L2、C8滤波产生电压为灯串供电。
    开关变压器TIA的初级绕组两端接的R7、VD2和C3组成了尖峰脉冲吸收回路，通过该电路对尖峰脉冲进行吸收，以免开关管在截止瞬间被过高的尖峰脉冲击穿。
    （2） LED电流控制电路电流控制电路由取样电阻R4、R5，光藕合器M101（发光二极管M101A、光敏管MIOIB），芯片U1构成。
    当市电电压下降或负载变重引起开关电源输出电压下降，引起灯条的电流减小时，在取样电阻R4、R5两端产生的取样电压减小，通过R6为发光二极管M101A提供的电压减小，M101A发光减弱，致使光敏管MIOIB因受光减弱而导通程度下降，为U1的3脚提供的误差电压减小，被U1内部电路处理后，使开关管导通时间延长，开关变压器TIA存储的能量增大，开关电源输出电压升高，使灯条导通电流增大，确保灯条发光稳定。
    （3）保护电路欠压保护：当R2、C4、VD3异常，导致U1启动后的电压低于8. 9V后，U1内的欠压保护电路动作，使开关管停止工作，避免了开关管因激励不足而损坏。
      过压保护：当M101、U1、R6异常，导致U1启动后的电压超过29V后，U1内的过压保护电路OVP动作，使开关管停止工作，避免了开关管过压损坏。
    过流保护：当灯条异常导致开关管过流，在R2两端产生的取样电压超过0. 78V后，U1内部的过流保护电路OCP动作，使开关管的电流减小或使它停止工作，避免了开关管过压损坏。
    过热保护：当M101基板温度达到135℃时，U1内的过热保护电路TSD动作，使开关管停止工作，避免了开关管过热损坏。
      3．常见故障检修
    （1）灯管不亮该故障的主要原因：一是没有市电电压输入；二是300V供电电路异常；三是开关电源异常；四是灯管异常。
    检测LED照明灯电路有无市电电压输入，若没有，检查市电供电系统；若有供电，代换LED灯条。若灯条异常，更换灯条即可；若灯条正常，说明LED照明灯供电电路发生故障。此时，先检测R1是否开路，若是，检查MOV1、C1、C2是否击穿。若是，更换即可；若正常，在路测整流堆内的二极管是否击穿，若击穿，更换即可；若它们正常，检查电源模块U1的7、1脚内部是否击穿开关管，若击穿，还要检查R8：、VD2、C3、R7、T11A。若R1正常，测C2两端有无300V左右的直流电压，若没有，检查C2与输入端间开路的元件；若有300V左右的电压，测电源模块U1的2脚有无启动电压。若没有，检查C4、VD3和U1；若有电压，检查VD2～ VD4、R2、C3是否正常。若不正常，更换即可；若正常，检查U1和T1A.
    【提示】若没有合适的灯条来代换检查，可以通过测量灯条有无供电进行判断。
    （2）灯管亮度低该故障的主要原因：一是灯条老化；二是开关电源异常。
    首先，测量灯条两端电压是否过低，若电压不低，检查灯条；若电压低，说明开关电源异常。此时，检查R4、R5、R2是否阻值增大，若是，更换即可；若阻值正常，代换M101后观察其能否恢复，若能，说明M101异常；若无效，检查U1。
