（二）、空气净化器
    空气净化器有臭氧消毒、紫外线消毒等多种。下面介绍臭氧消毒电路原理与检修。
      1．室内用空气消毒电路
    下面以DF-3空气净化器为例介绍室内用空气消毒电路原理与故障检修方法。该电路由电源电路、高压发生器构成，如图6所示。

    （1）电路分析接通电源后，220V市电电压经变压器T1降压，利用VD1～VD4桥式整流，由C1滤波后产生35V左右的直流电压。该电压第一路通过R1限流，为风扇电动机供电，使其运转，以便实现室内空气的快速流动，提高净化空气的效果；第二路不仅通过高压变压器T2的初级绕组加到开关管VT的c极为它供电，而且经R2、RP、R3、R4和T2的正反馈绕组对C3充电。当C3两端电压超过0. 6 V后VT导通，它的c极电流使T2的初级绕组产生上正、下负的电动势，于是它的正反馈绕组产生上正、下负的电动势。该电动势经VT的be结、R5、C2、R4使VT进入饱和导通状态，随后，使VT进入振荡状态。在VT导通期间，T2存储能量；在VT截止期间，T2释放能量。此时，T2次级绕组输出高压脉冲电压经VD16整流，R6限流，为臭氧放电电极供电，使它产生放电火花，激发周围空气中的氧气电离，从而产生臭氧，为室内进行臭氧消毒，达到净化空气的目的。
    调整RP的阻值可以调整输入到开关管VT的b极电压，也就可以改变振荡器输入信号的放大倍数，控制了高压变压器T2输出电压的幅度，也就实现了放电强弱的控制。
    （2）不能臭氧消毒该故障的主要故障原因：一是电源电路异常；二是振荡器异常；三是升压变压器异常；四是臭氧放电电极异常。
    首先，测C1两端的直流电压是否正常，若不正常，测T1输出的交流电压是否正常，若正常，检查C1和整流管VD1～VD4 ;若不正常，检查T1。若C1两端电压正常，测VT的b极有无电压输入，若没有，检查RP、R2-R4是否开路，C3、C2、VT的be结是否漏电；若VT的b极有导通电压，检查VD16、C3、R5、VT和T2 。
    2．杯具消毒电路

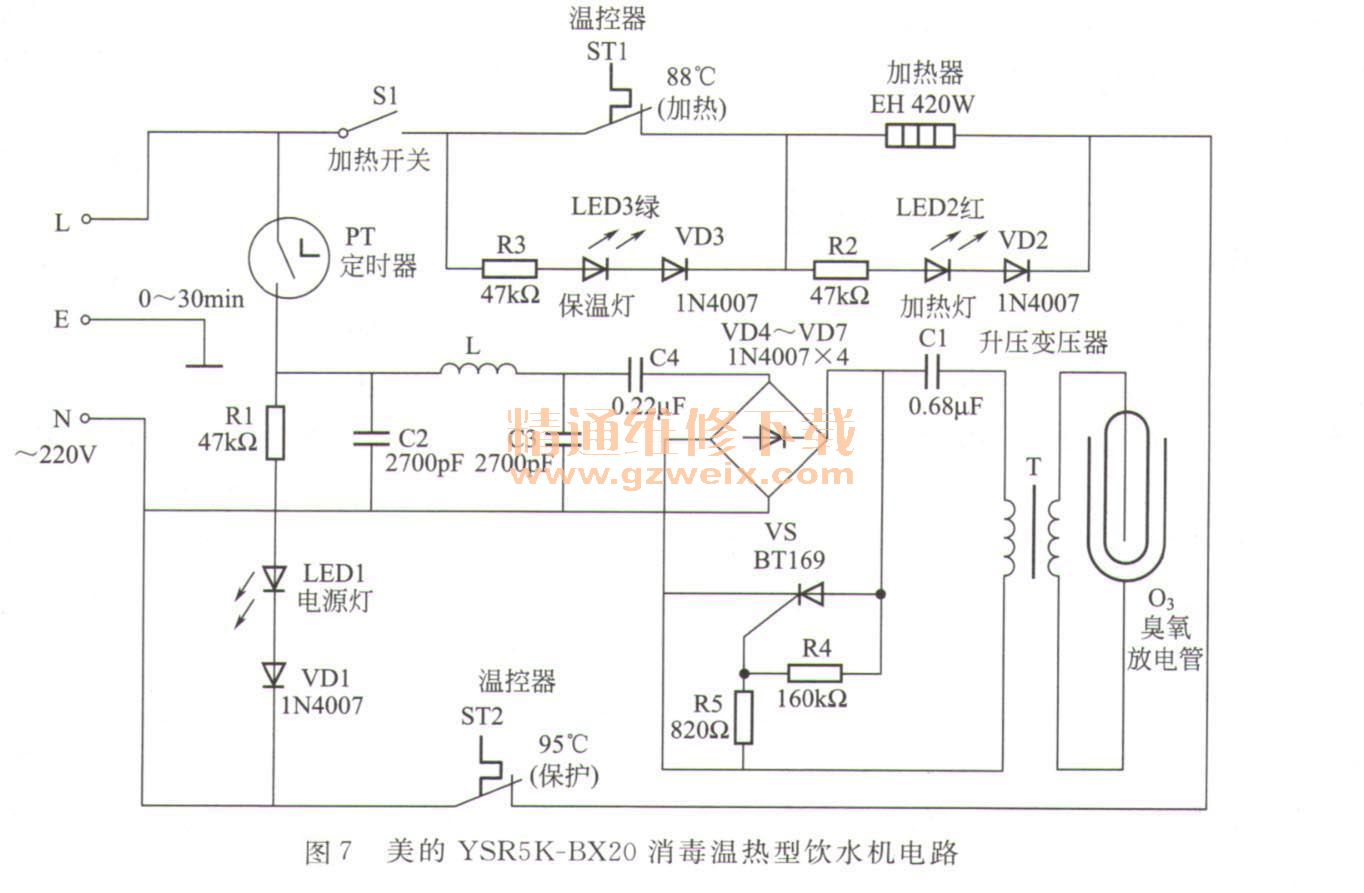

    目前，许多饮水机等小家电上都设置了臭氧消毒电路。下面以图7所示电路为例进行介绍。

    （1）电路分析旋转定时器PT的旋转设置定时时间，使它的触点接通，220V市电电压一路通过R1限流，VD1半波整流，使红色发光管LED1发光，表明该机处于臭氧消毒状态；另一路通过C2、L、C3滤波，利用C4降压，再通过VD4- VD7桥式整流产生脉动直流电压。该电压在单向晶闸管VS截止期间通过升压变压器T的初级绕组、升压电容C1构成的回路为C1充电，充电电流还使T的初级绕组产生上正、下负的电动势，此时T的次级绕组相应产生上正、下负的电动势。C1充电结束后，通过R4、R5分压后为VS的G极提供触发电压，使VS导通。VS导通后，C1存储的电压通过VS放电，使T的初级产生下正、上负的电动势，于是T的次级绕组产生下正、上负的电动势。当市电过零时VS截止，C1再次被充电。这样，C1通过不断地充电、放电，就可以使T的次级绕组输出较高的脉冲电压。该电压为臭氧管03供电后，臭氧管就会产生臭氧，完成臭氧消毒的目的。当定时器PT计时结束后，它的触点断开，切断臭氧消毒电路的供电，臭氧消毒结束。
    （2）不能臭氧消毒该故障的主要故障原因：一是定时器PT异常；二是升压变压器T异常；三是单向晶闸管VS或电容C1异常；四是臭氧管异常。
    查看指示灯LED1是否发光，若不发光，说明PT或线路异常；若发光，说明故障发生在臭氧管及其供电电路。此时，检查臭氧管有无供电，若有，检查臭氧管；没有，测VS能否导通。若能，检查C1和T；若不能，检查VS、R4。
