四、电冰箱典型故障分析。
（一）不制冷，压缩机不转
压缩机不转说明压缩机没有供电、压缩机或其启动器异常。由于直冷式电冰箱与间冷式电冰箱略有区别，下面分别进行介绍。
    【注意】有的电冰箱没有供电是由使用的电冰箱保护器发生故障所致的，对于这种情况，甩开该保护器直接为电冰箱供电，即可排除故障。由于我国市电电压比较稳定，所以不必安装此类保护器，并且该保护器内的控制系统引起输出电压升高后，还可能会导致电冰箱的压缩机过压损坏。
    1．直冷式电冰箱压缩机不转
    直冷式电冰箱的压缩机不运转的故障原因主要有三个：一是供电线路、温控器、过载保护器异常，使压缩机因无供电而不能工作；二是压缩机或其启动器异常，引起压缩机不能启动或启动后不能正常运转；三是制冷系统严重堵塞，导致压缩机过载，引起过载保护器动作。
    首先，为电冰箱通电后，听压缩机有无噪声，若没有，说明压缩机供电电路异常或压缩机开路；若压缩机发出噪声，说明压缩机系统、制冷系统异常。也可以通过测量压缩机运行电流进行判断。将钳形电流表卡人压缩机供电线路内，若电流为零，说明压缩机没有供电没有启动，如图15 （a）所示；若运行电流偏离铭牌上标称值过多，说明压缩机或制冷系统异常，如图15 （b）所示。

    确认压缩机或其供电系统异常时，打开冷藏室的箱门，查看照明灯是否点亮，若未点亮，检查温控器和线路；若照明灯亮，将数字万用表置于通断测量挡，检测过载保护器和温控器是否正常。若它们不正常，更换即可；若正常，测压缩机电机绕组间的阻值异常，则说明压缩机异常，如图16所示。

    确认故障发生在制冷系统或压缩机供电系统异常时，首先，检查压缩机的启动器和压缩机是否正常，若不正常，更换即可；若正常，检查制冷系统。制冷系统引起压缩机不能正常运转的故障多是由管路被焊堵导致的。而焊堵多是因维修时焊接不当引起的。而堵塞部位多发生在焊点附近。

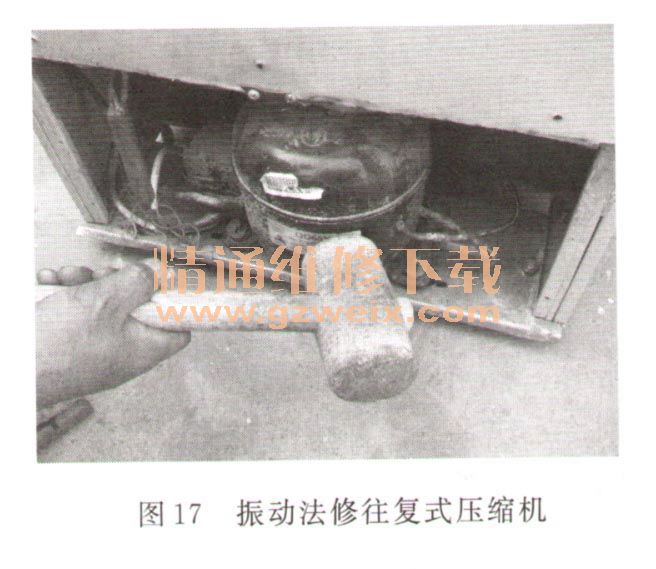

    【方法与技巧】怀疑压缩机卡缸时，可采用图17所示的方法检修修复。可直接用木锤或橡胶锤敲打它的外壳，通过振动的方法来修复。拔掉电冰箱电源线，用木锤或橡胶锤用力敲击压缩机外壳3～5次后试机，如压缩机恢复正常运转，说明卡缸故障已排除。这种方法虽然简单，但修复率较低。

    对于旋转式压缩机，两手分别握住压缩机的固定支架，将压缩机左右两端固定脚分别在地上磕几次，注意压缩机管口不能接触到地面。然后把压缩机正反倒置一次，若听到压缩机内部发出“咔嗒”等声音，说明卡缸故障可能被排除，可通电试验。
    2．间冷式电冰箱压缩机不转
    由于间冷式电冰箱压缩机化霜定时器不仅控制化霜电路的供电，还对压缩机的供电回路进行控制，所以检修间冷式电冰箱压缩机不转故障时，还必须要检查化霜定时器是否正常。
（二）不制冷，压缩机运转
1．直冷式电冰箱压缩机转，但不制冷直冷式电冰箱的压缩机运转，但不制冷的主要故障原因：一是制冷系统发生泄漏；二是制系统发生堵塞；三是压缩机异常。

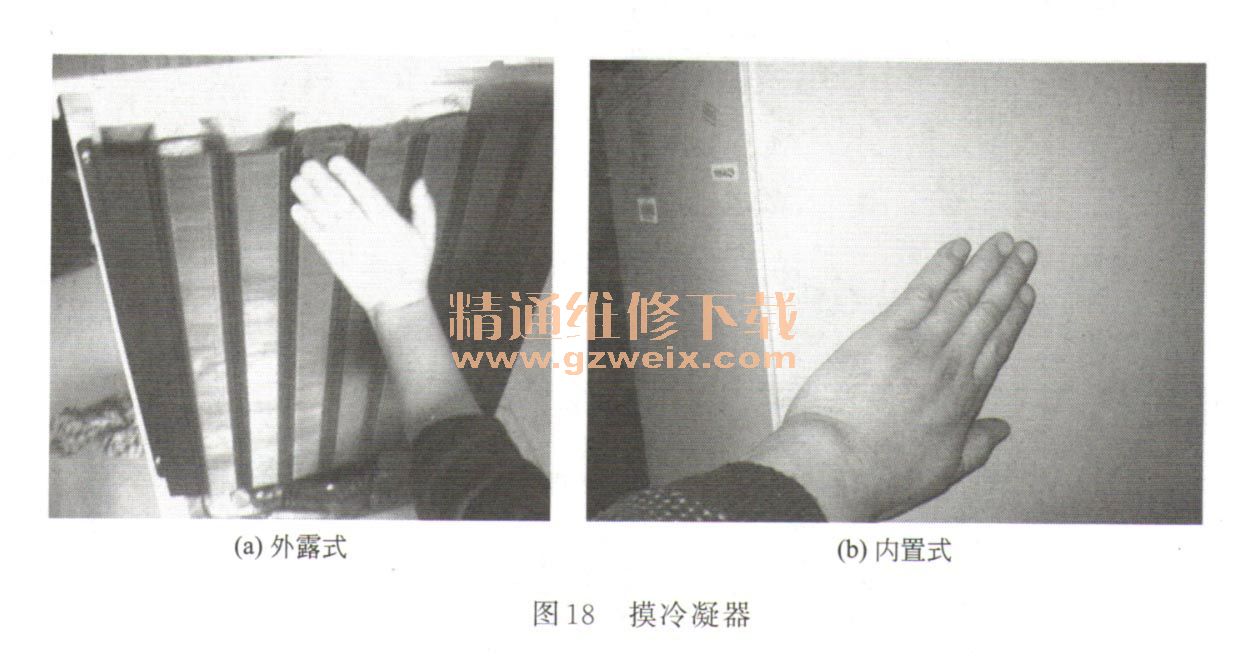

    参见图18，若用手摸冷凝器的上部感到发热烫手，2/3以上面积发热且热度均匀变化，说明充注的制冷剂基本合适；若冷凝器发热面积小，并且上部管道温热，说明充注的制冷剂不足；若冷凝器的大部分管路都发烫，说明充注的制冷剂过多。

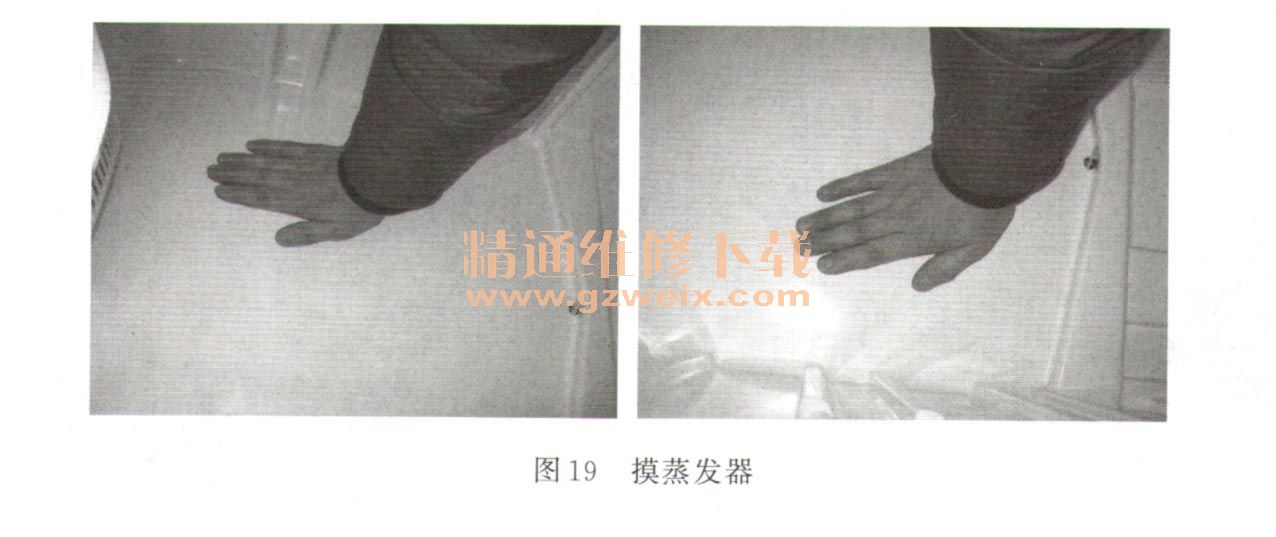

    参见图19，观察到上、下蒸发器的表面结霜均匀，霜薄而光滑，用湿手摸蒸发器的表面会粘手，说明充注的制冷剂基本合适；若蒸发器表面的结霜不匀，甚至仅局部结霜，说明充注的制冷剂不足；若蒸发器表面结浮霜，说明加注的制冷剂过多。

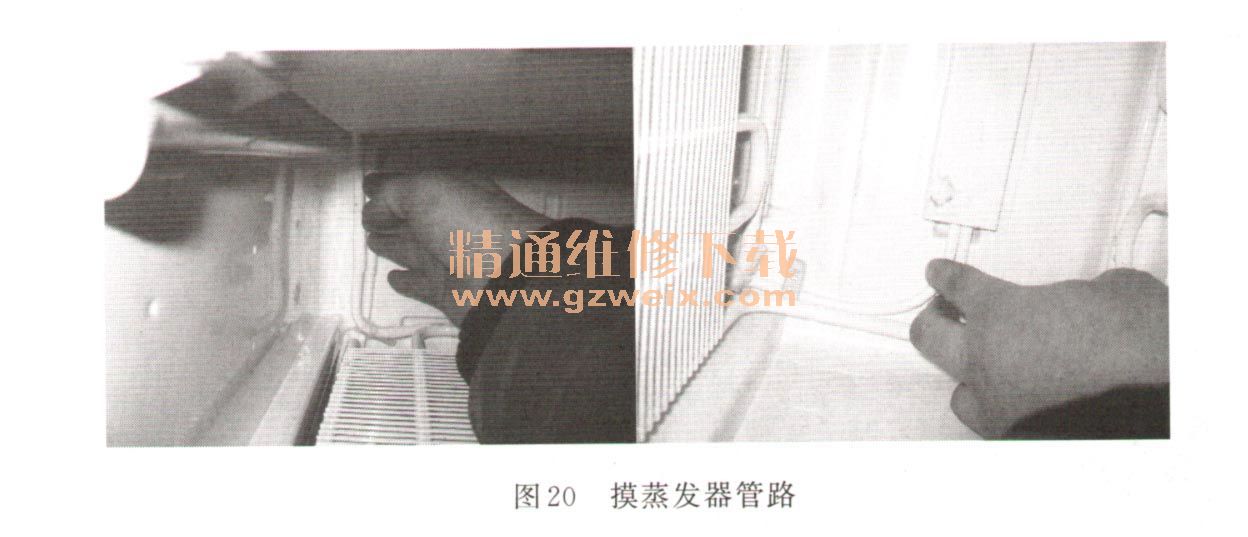

    参见图20，观察到蒸发器连接管路的表面结霜均匀，霜薄而光滑，正常时用湿手摸该管路时会粘手。

    参见图21 （a），摸干燥过滤器的外壳时，若有热感，说明充注的制冷剂基本合适；若干燥过滤器的外壳不热，说明充注的制冷剂不足；若干燥过滤器的外壳温度较高，说明充注的制冷剂过多。

    参见图21 （b），摸回气管时，若有凉感或结微霜，说明加注的制冷剂基本合适；若回气管无凉感，说明加注的制冷剂不足；若回气管结霜，说明加注的制冷剂过多，在途经回气管时仍进行液气转换。
    【提示】经以上检查后，打开压缩机的工艺管，若不能排出大量的制冷剂，说明系统泄露，如图22所示；若能排放足量的制冷剂，则说明压缩机排气异常。

    【方法与技巧】怀疑压缩机排气性能差时，为电冰箱通电使压缩机运转，一用拇指堵住压缩机的排气管（细管）的管口，若手指感觉到较强的压力并且按不住，说明压缩机的排气性能基本正常，否则说明压缩机排气性能差，如图23所示。确认压缩机排气性能差后，需检修或更换压缩机。

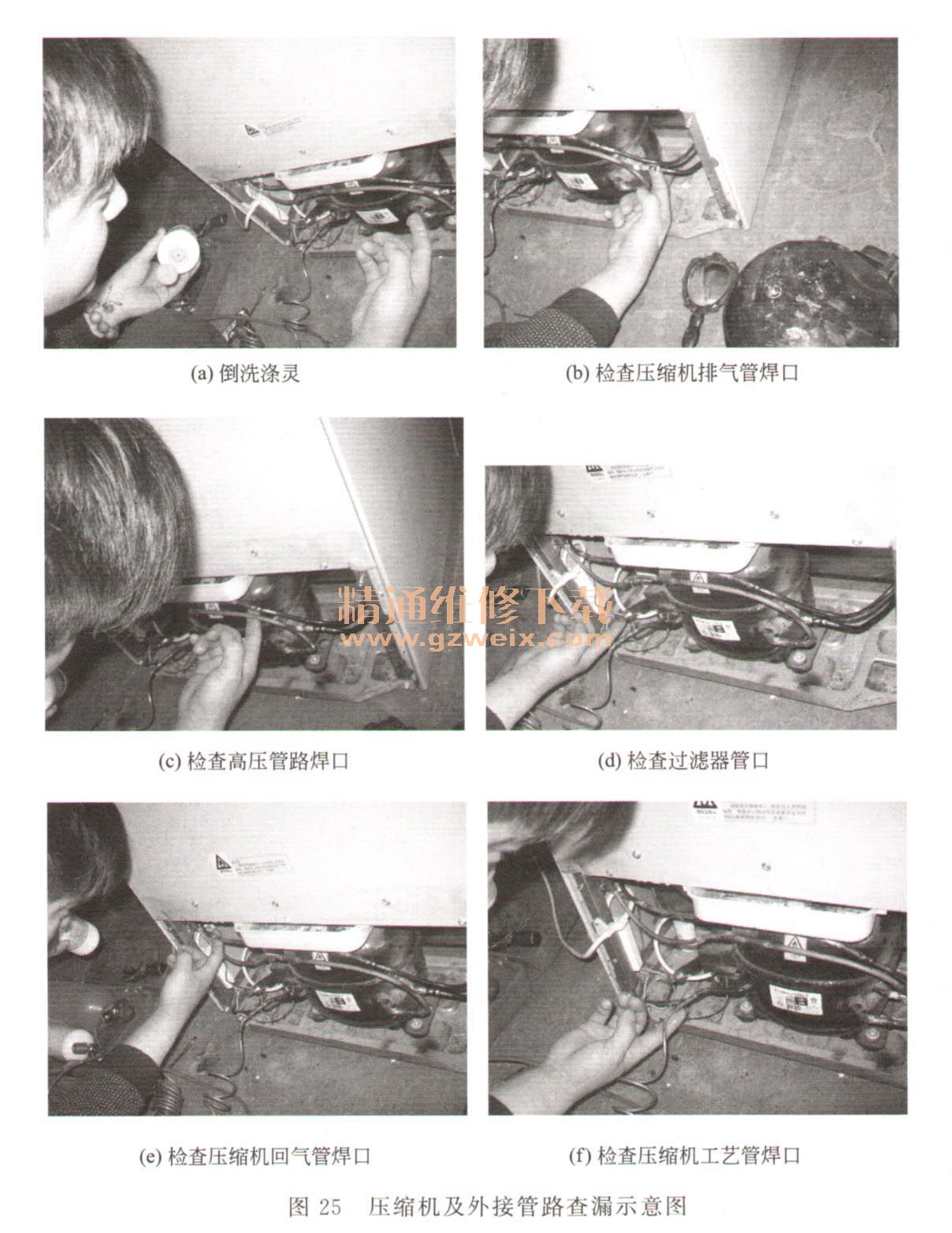

    确认系统发生泄露时，可为系统打压至1. 5MPa，如图24所示。再通过图25所示方法查漏，在确认漏点并处理后，加注适量的制冷剂，再封口就可以排除故障。部分电冰箱单独安装了防露管，若它泄露引起不制冷故障时，可断开防露管的管路，重新把冷凝器与压缩机排气管连接好，再抽空、加注制冷剂即可排除故障。不过，部分电冰箱的防露管由冷凝器兼任，所以不能采用该方法进行修理，只能采用改装后背式冷凝器的方法来排除故障。当然内置的冷凝器泄漏，也可以拆开箱体查找漏点，进行修复。但该方法不仅麻烦，而且对箱体有一定的损伤。



    【提示】图24所示的方法是打总压的示意图，由于打总压的压力一般为1. 5MPa左右，所以怀疑高压系统泄漏时，可为高压系统打压至2MPa左右，单独检测高压系统是否泄漏。
    确认系统发生堵塞后，拔掉电冰箱的电源线，若2h后通电恢复制冷，则说明发生冰堵故障；若无效，则说明发生脏堵或焊堵故障。焊堵故障是由焊接不当产生的，冰堵故障多因抽空不彻底所致，脏堵由焊接时打磨方法不对导致脏物进人系统内等原因所致。另外，若蒸发器出现周期性的结霜、化霜，也说明该机出现了冰堵故障。脏堵一般在毛细管结霜部位，应分段切割毛细管，以截掉被堵塞的部位。切割时一般从毛细管距结霜部位两端2cm左右的地方开始切割，每次割掉2cm，直到两管口都排出制冷剂为止，然后由压缩机的工艺管口进行打压，若两个管口都有大量的气体排出，说明制冷系统畅通，脏堵现象消失。随后，用一小段直径为3～4mm的铜管作变径管把断开毛细管重新接好，再更换干燥过滤器并对系统抽空，随后加注制冷剂即可排除故障。实践证明，毛细管截去的长度不超过50cm，通常不会影响电冰箱的正常工作。
    【方法与技巧】冰堵故障的维修方法如下。
    方法一，首先，处理泄露点，更换干燥过滤器，为系统抽空，并用气焊或电吹风等为干燥过滤器加热，待抽空时间超过2h后结束，再次更换干燥过滤器，并抽空1h，为系统加注少量的制冷剂，插上电冰箱的电源线使压缩机运行一段时间。若不再发生冰堵故障，则继续加注制冷剂到符合要求为止；若出现冰堵，则需要重复以上步骤，直至冰堵故障排除为止。
    方法二，首先，处理泄露点，焊下干燥过滤器，暂不安装新的干燥过滤器，使冷凝器端的管口悬空，为电冰箱通电使压缩机运转，此时由于压缩机回气管吸入的是空气，所以压缩机的温度快速升高（外壳十分烫手），经1～2h就可以将压缩机内的水分完全蒸发。在压缩机运转期间，若多次用手指堵住、松开冷凝器的出口，可充分将冷凝器内的水分、油污等杂质排出。确认水分、油污排出后，安装新千燥过滤器，再抽空1h，加注适量的制冷剂，即可排除故障。
    第二种维修方法与第一种维修方法相比，不仅维修成本低，而且省时省力。
    【注意】许多维修人员在检修冰堵故障，尤其是上门维修时，为了节省维修时间，采用给制冷系统加注甲醇以降低水分冰点的方法来解决冰堵故障。但是，未清除的水分与制冷剂在高温、高压下生成盐酸后，不仅会腐蚀管路、蒸发器等部件，而且容易导致压缩机损坏。因此，采用加注甲醇的方法来维修冰堵故障是不可取的。另外，许多维修人员在对冰堵故障进行抽空时，采用在冷冻室、冷藏室内放置白炽灯对蒸发器加热，以便缩短抽空时间，但必须要注意不能将冷冻室、冷藏室的内胆烤变形。
    2．间冷式电冰箱压缩机转，但不制冷
    间冷式电冰箱的压缩机运转，但不制冷的故障原因与直冷式电冰箱基本一样，但还应检查风扇电路和化霜电路。若风扇电机的扇叶被冰冻住而不能转动，则会导致风扇电机内的绕组过流损坏。
