3．检修流程

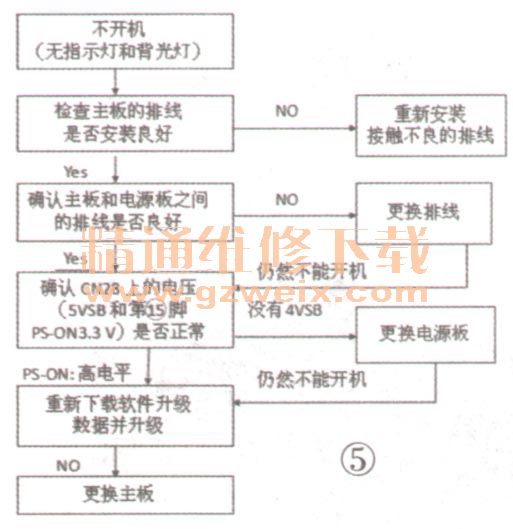

    不开机的检修流程如图5所示。

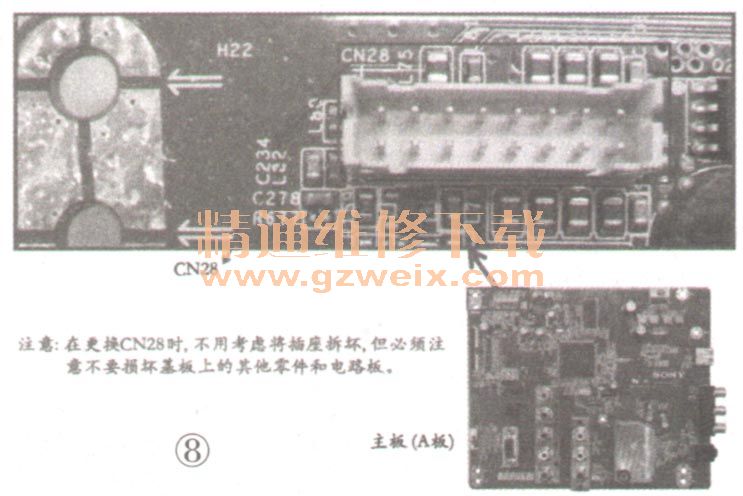

    无电压输出的故障检修流程如图6所示（BD1与F1的实物如图7所示CN28的实物及更换技巧如图8所示，引脚功能及参考电压见表2所示）。







    背光不亮的检修如图9所示（注意在拆装Q26时，不要损坏基板上的其他元件）。

    4．软件升级
    下载相应的软件升级数据，解压压缩包文件，并存放到U盘的根目录中。AZ1-FM机芯中的部分整机型号，在不同的机身号范围内有两种软件升级文件，具体见表3所示（提示：文件名中的“x.xxx”为数字，代表软件版本，对于26BX205和32BX205在不同的机身号范围内有两种软件升级数据文件）。



    双击U盘根目录中该自解压压缩包文件，在弹出的对话框中点击“安装（Install） ”，即可释放压缩包文件至U盘的根目录中。解压后，解压出来的文件名为“MST_FLASH_SONY.bin”，这样在U盘根目录中会有如图11所示的两个文件。

    注意：（1）MST_FLASH_SONY.bin的文件名不可更改，否则电视机将无法识别；
   （2）该文件必须存放在U盘的根目录中，否则电视机将无法识别；
   （3）因不同软件版本的数据，被释放出来的软件升级数据文件名都是“MST_FLASH_SONY.bin”，无法根据文件名称来判断软件版本，因此建议将“KLV  -26BX200_All_32BX200_All 26BX205_～6049902_32BX205_～6500100_（Ver1.005）.exe”这个自解压压缩包文件保留在U盘的根目录中，以便于了解该软件升级数据对应的型号系列和版本号。
