该系列平板机芯为AZ1-FM,本文以KLV-32BX200/205型彩电为例来介绍。
1.维修模式
接通主电源开关,在待机模式下,依次快速按遥控器(型号:RM-SA020)上的“屏显”、数字“5”、“音量+”、“电视电源”键即可进入工厂模式,遥控关机退出。遥控器上的“上、下、左、右”键调节项目和改变数值,“音量+”键确认,调节项目如图1所示。
提示:更换屏或主板后,需要进入维修模式调整相关数据,获得最佳的白平衡和GAMMA参数

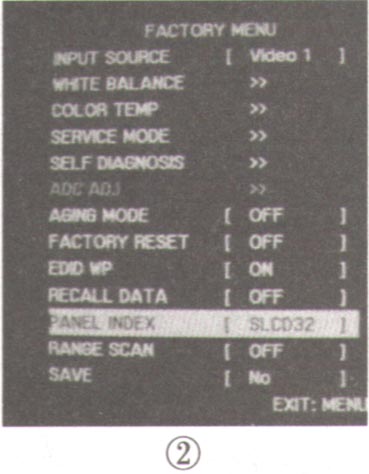

PANEL INDEX(屏参设置),如图2、图3所示。
AGING MODE(老化模式),如果设置不是“OFF”,则设置为“OFF”即可,如图4所示。设置为“ON”时,若无信号输入,屏幕会出现不断交替变化的红绿蓝白画面;若有信号输入,则显示信号的画面,同时橙色指示灯不停闪烁。特别当收看TV节目时,能正常收看到电视画面,但是在频道切换瞬间,就会出现红绿蓝白交替画面。
SAVE(保存),将“Save”项选择为“Yes”,然后按遥控器的确定“音量+”键,此时“Save”项成“No”,则保存成功。
SERVICE MODE(服务模式),进入“SERVICEMODE”子页面,根据机器型号(实际上就是面框颜色),设定FRONT BEZEL参数。上述屏参和面框颜色参数调整之后,用户菜单*设定一产品信息中的机器型号也会自动发生相应的变更。
WB FROM(白平衡),进入“SERVICE MODE"子页面后,将"WB FROM”设定为“DEFAULT"默认),加载默认白平衡、Gamma等参数,选择“SAVE”保存后,机器马上自动重启,数据调整操作结束(注:仅更改WB FROM参数后保存,机器会自动重启,更改其他参数后的保存,机器不会自动重启)。
2.自检模式(自诊断功能)
在待机模式下,依次快速按遥控器上的“屏显”→数字“5”→“音量-”。“电视电源”键即可进入,遥控关机退出。待机时,红色指示灯闪烁次数表示进入故障自检模式(每停顿2s间隔后计算待机指示灯的闪烁次数),详见表1所示。
