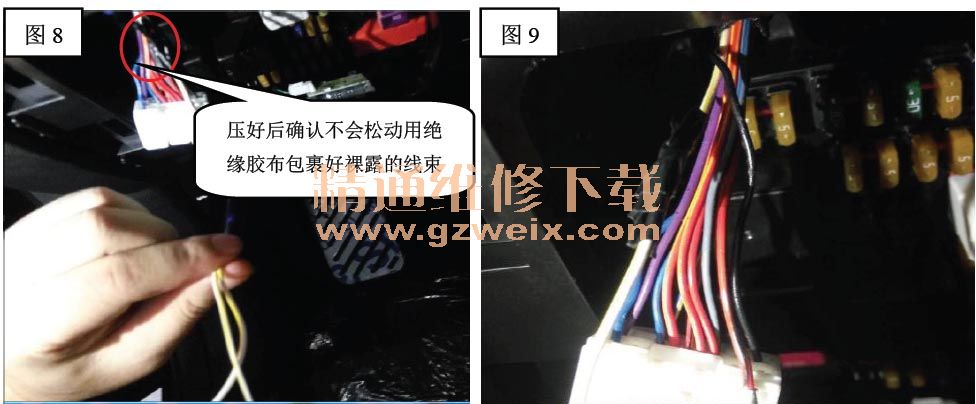

7、2#端子与转接线连接牢固后，用绝缘胶布将线束包扎好，另外将取出的9 号线束针脚（红底黑纹线）折回并用绝缘胶布包好。（如图8、9、10 所示）

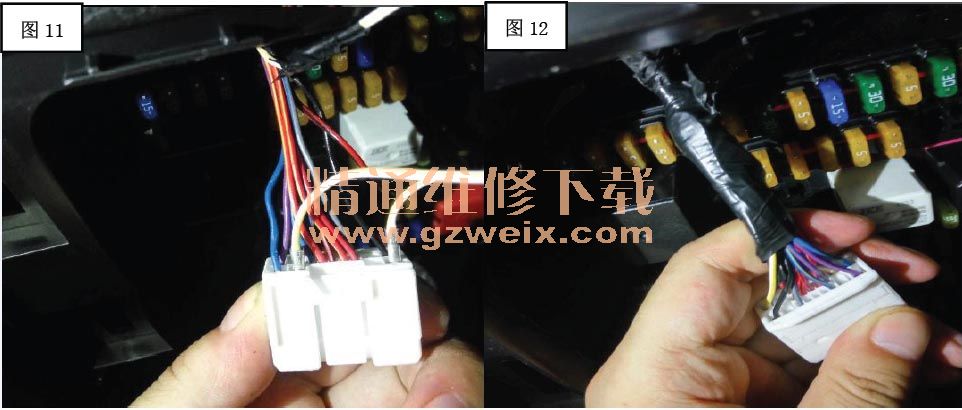

8、将转接线另一端上的两个针脚分别插入驾驶员左侧开关组线束插头2#和9#针孔，确认转接线针脚接插牢固后，将转接线连同插头其它线束用绝缘胶布包好（如图11、12 所示）。

9、将调整好的线束插头插回驾驶员左侧开关组后，检验一键启动开关在OFF档时氛围灯能否正常点亮，确认氛围灯功能正常后，按拆卸相反顺序装配仪表板左侧检修口盖板总成。
注意事项：
1、原车线束和转接线连接时必须使用压线钳和压线圈进行连接处理，不能手动接好后就直接用绝缘胶布包裹处理。
2、拆出的另一个9 号线束针脚（红底黑纹线）不需要做任何处理直接折回后用绝缘胶布包裹好，待另一根线束与转接线接好后一同用绝缘胶布与其他没拆出的线束再一同包裹好。
3、一定要用绝缘胶布将处理好的线束包裹好，避免出现其他问题。
4、如因未按照操作指导要求进行线束对接处理操作导致车辆出现的任何后续问题由服务站自行负责。
