诊断思路：

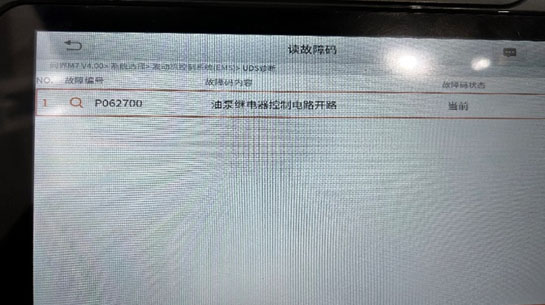

1、车辆进店，确认故障存在，增程器启动后立即熄火，仪表亮OBD故障灯。用诊断仪读取EMS模块故障码为：P062700 油泵继电器控制电路开路。通过故障现象和故障码能大概判断为燃油泵不供油导致。

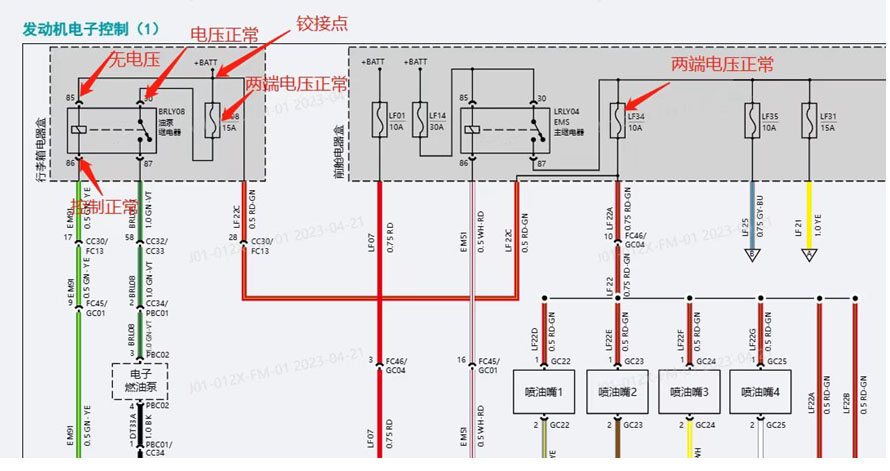

2、检查燃油泵继电器和保险，通过TIS网站查阅，燃油泵继电器和保险丝在后备箱保险盒内，检查保险丝正常，用诊断仪动作测试功能驱动油泵继电器发现继电器无动作。拔下继电器测量继电器座各针脚电压情况，根据电路图油泵继电器的30#和85#pin常电源 ，86#是由EMS模块控制低电平回路，然而测量出来30#电压正常，85#无电压。诊断仪驱动继电器打开时86#控制回路正常（说明模块控制正常）。根据以上初步判断继电器85#没有电压导致。

3、观察线路图发现这根线是从前舱保险盒的LF34保险丝过来并在行李箱保险盒内与常电有铰接点，拆开保险盒及线束，未发现有铰接点，测量LF34保险丝的两端电压正常。

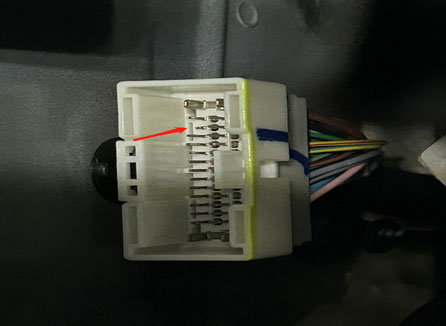

4、根据电路图这根线经过插头CC30/FC13的28#针脚。找到这个插头（左前A柱驾驶舱保险盒旁边）,拔下插头就发现有个针脚退针，确认是28#端子。重新处理该端子，故障解决。

案例总结：针对此类问题需要运用TIS系统该车型电路图等维修资料并结合控制原理快速诊断锁定故障点。
