故障现象：车门上锁后不到10秒时间又自动解锁，门把手弹出
诊断思路：
1、
BCM软件软件问题；2、
BCM到车门锁线束问题；3、锁块故障。
诊断过程：

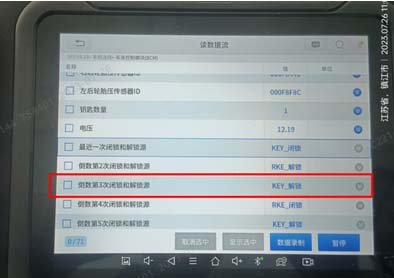

1、使用诊断仪读取解闭锁源信息，发现车辆上锁后10秒内会触发机械解锁；
其中RKE为遥控钥匙信号源，KEY为机械钥匙/内拉手机械信号源

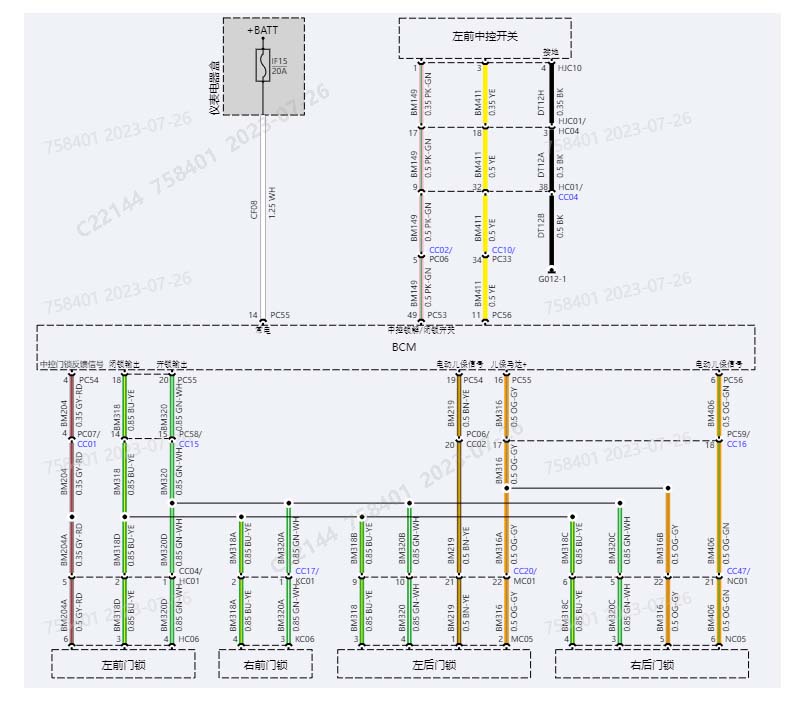

2、怀疑左前门中控开关以及相关线束存在问题，测量
BCM到中控开关线束导通正常，线路电阻＜1Ω，线路正常；
3、调换左前门中控开关测试，故障未能恢复；

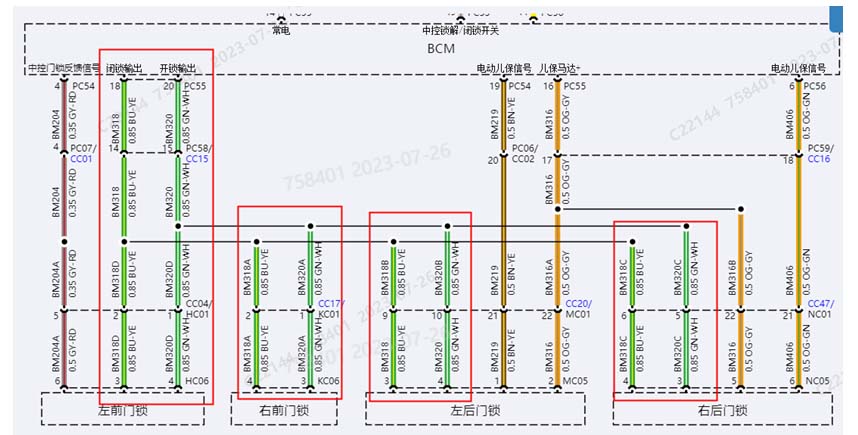

4、通过电路图分析四车门锁块线束并联且相通，怀疑其中一个故障，导致四门同时异常，于是进行逐个断车门线束的方式缩小排查范围；
5、断开右后门线束后故障消失，插上右后门线束的瞬间车辆自动解锁；
6、进行右后门部件检查以及确认，测量右后门线束电阻正常；
7、逐个部件排查最终发现门把手照明灯断开后，故障消失锁车后车门不会触发自动解锁、把手照明灯插头插接后立马解锁；
8、并且测试过程中发现把手照明灯断开后解锁车门把手不会弹出，由此可以判断把手照明灯也参与解闭锁信号共享；
9、更换外拉手总成后故障排除。
案例总结：结合维修手册电路图册逐步排查，在没有具体方向的时候可以通过原理分析，先缩小锁定排查范围，再针对范围内部件线束等进行逐步确认，排查过程中也发现了手册弊端：外拉手照明灯以及线束插接件在电路图中并无体现，对于诊断工作有一定影响。
