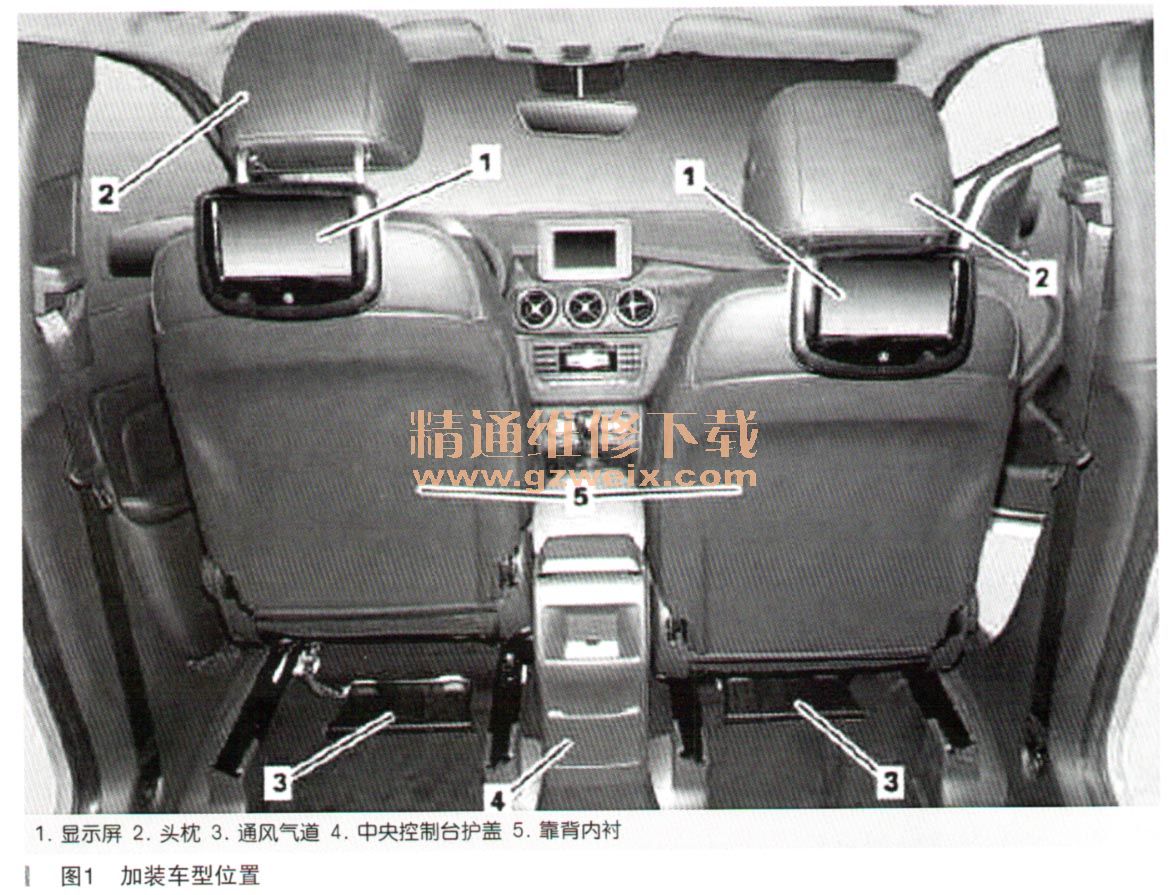

一、加装说明：此加装方法对于车型156.9带整体式头枕的车辆除外，适合其他所有的GLA车型，如图1所示。

    二、加装步骤
    （一）拆卸
    1．拆下中央控制台护盖并拔开中央控制台后部和中央区域。
    2．拆下左侧和右侧前排座椅下方的通风气道。
    3．将靠背内衬从左侧和右侧前排座椅靠背上拆下。
    4．将左侧和右侧前排座椅头枕一直移动至顶部。

    （二）安装
    1．将显示屏支架加装至左侧和右侧前排座椅。
    2．加装后排娱乐系统线束；确保线束没有因摩擦或挤压而损坏；否则必须更换相应的线束。

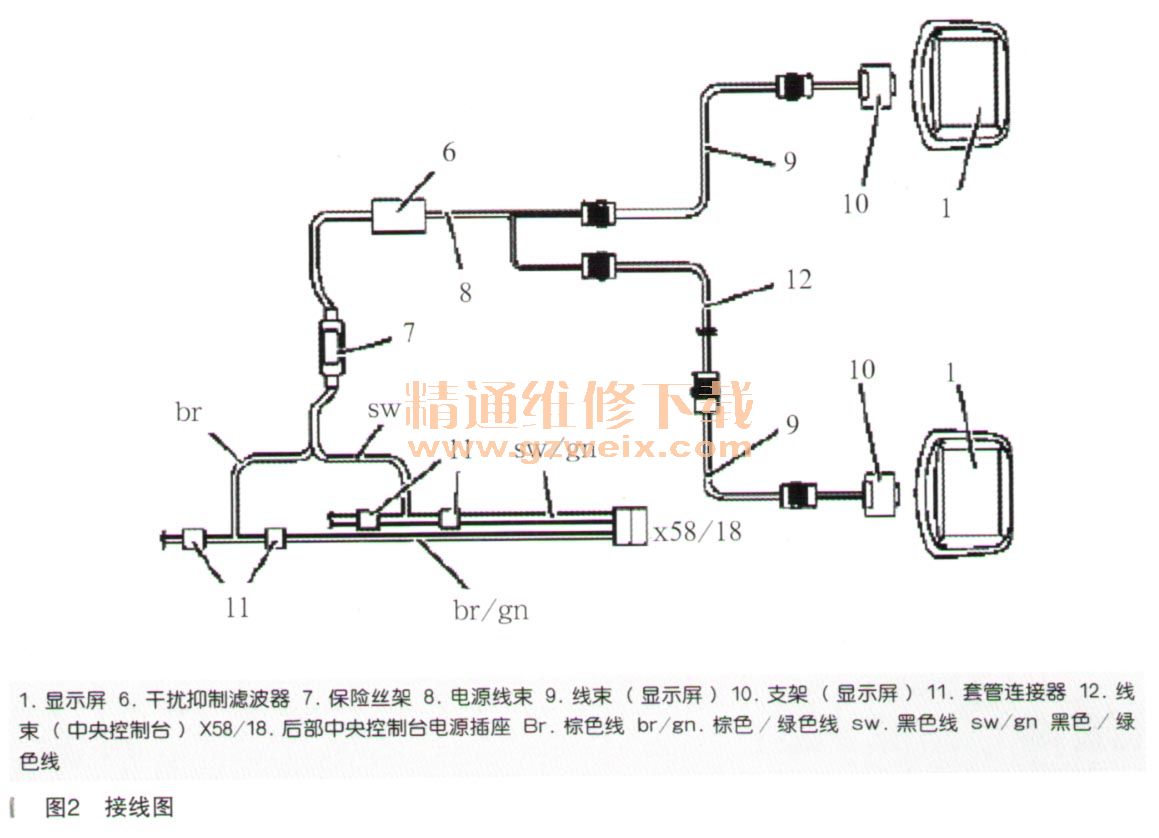

    接线图，如图2所示。

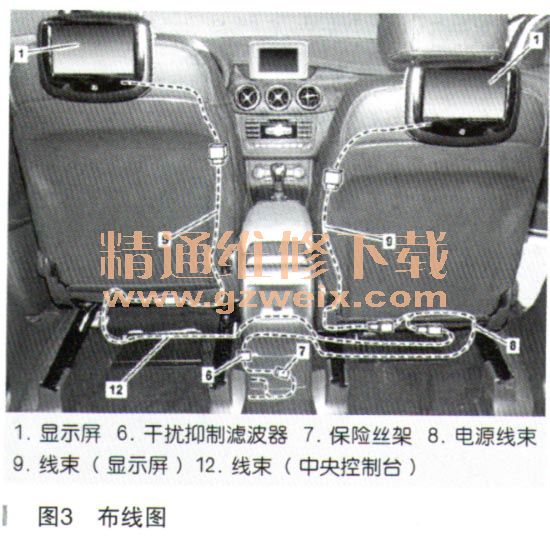

    布线图，如图3所示。

    对左侧和右侧前排座椅都执行操作步骤（1）～（3）。
    （1）将白色16针插头（9.1）与白色16针连接器（24.2）相连。
    （2）使用毛毡胶带缠绕构造的连接并使用电缆扎带（27）将其在靠背框架上固定到位。

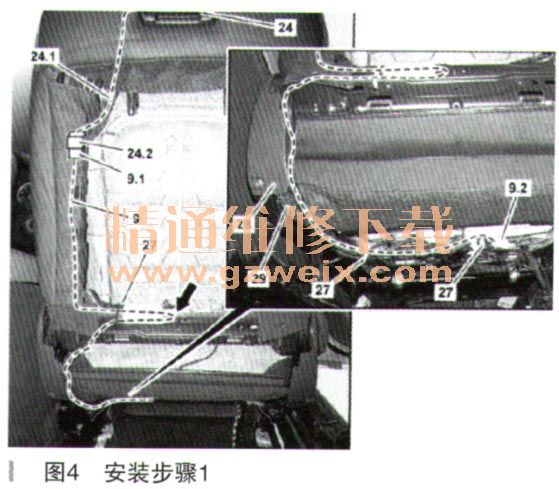

    （3）如图4所示，将线束（9）沿车辆线束（29）铺设至坐垫框架底部，然后使用电缆扎带（27）司定到位。

    注意：将所示区域内线束（9）的多余长度绕成环（箭头所示）。
    将线束（9）铺设至座椅罩（28）后面。
    稍后将白色16针连接器（9.2）连接至电源线束。

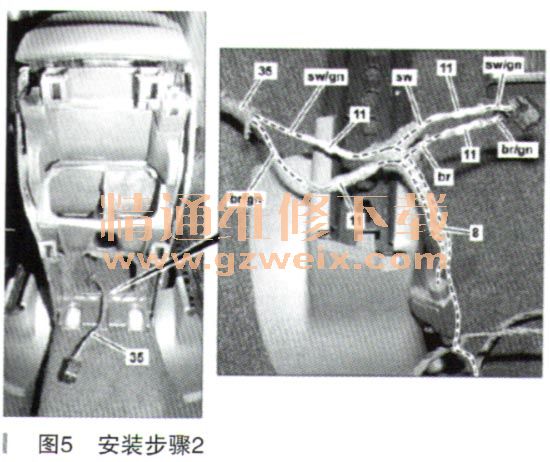

    （4）切割后部中控台插座线束（35）的黑色／绿色线（bk/gn），如图5所示。
