（5）使用套管连接器（11）将电源线束（8）的黑色线（bk）连接至后部中控台插座线束（35）的黑色／绿色绷bk/gn）。
    （6）切割后部中控台插座线束（35）的棕色／绿色线（bn/gn ）。
    （7）使用套管连接器（11）将电源线束（8）的棕色线（BN）连接至后部中控台插座线束（35）的棕色／绿色（bn/gn ）。
    （8）将尼龙搭扣（30）粘贴至干扰抑制滤波器（6）的上部。
    （9）使用毛毡胶带（31）缠绕干扰抑制滤波A（6 ）。

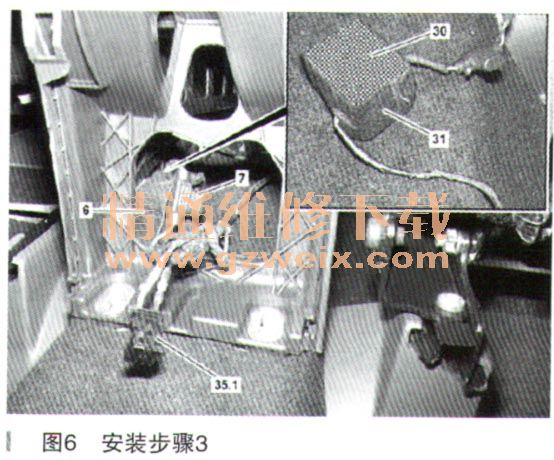

    （10）如图6所示，使用尼龙搭手叫各干扰抑制滤波器（6）粘贴至中一刘空制台。

    （11）使用毛毡胶带（31）将保险丝座（7）在干扰抑制滤波器（6）上固定到位，以排除任何咔嗒噪音。
    （12）将后部中控台插座线束的黑色2针连接器（35.1 ）铺设出中央控制台。

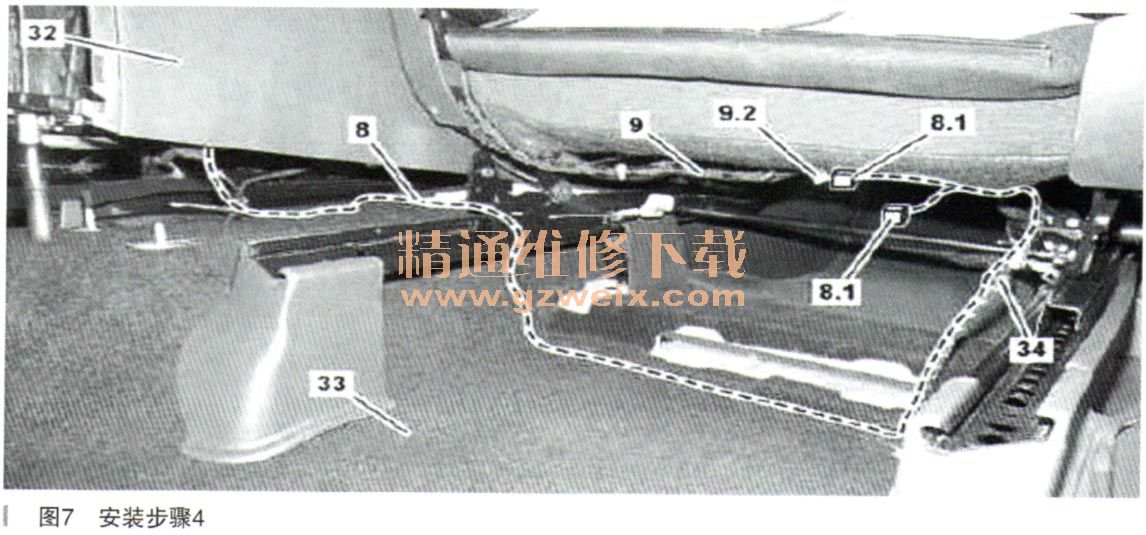

    （13）提起中央控制台（32），将电源线束（8）从地板覆盖层（33）下方铺设至前排座椅线束（34），如图7所示。

    （14）将电源线束（8）沿前排座椅线束（34）铺设并使用电缆扎带固定到位。
    （15）将线束（9）的白色16针连接器（9.2）连接至电源线束（8）的白色16针插头（8.1）。
    （16）捆扎第二个白色16针插头（8.1）并使用电缆扎带固定到位。
    注意：稍后将第二个白色16针插头（8.1）连接至第二屏幕的线束。

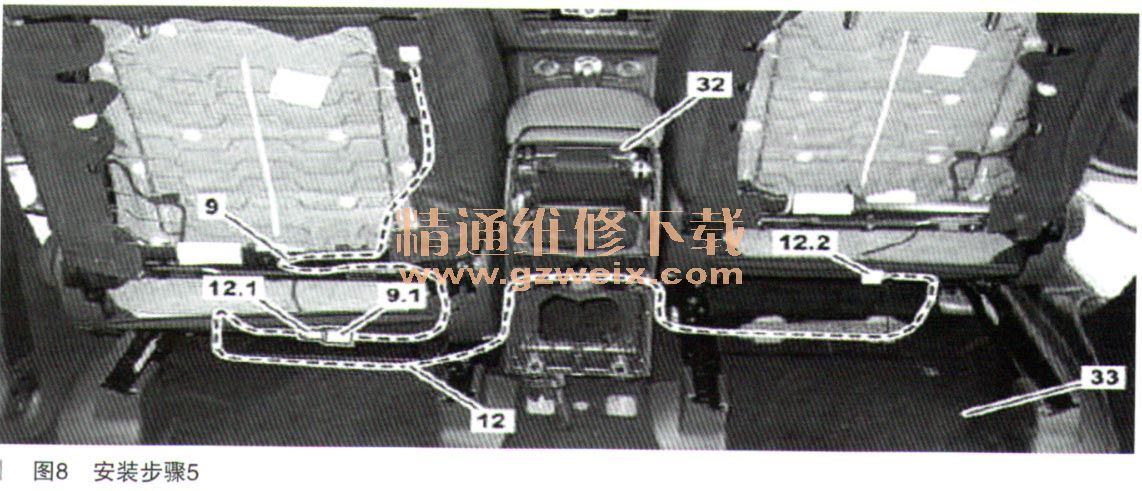

    （17）将线束（12）的白色16针连接器（12.1）与线束（9）的白色16针插头（9.1）相连，如图8所示。

    （18）将线束（12）沿车辆线束铺设至前排乘客座椅并使用电缆扎带固定到位。将线束（12）铺设在中央控制台（32）和地板覆盖层（33）下方。
    （19）将线束（12）的白色16针连接器（12.2）连接至之前铺设至前排乘客座椅的电源线束的白色16芯插头。
    3将显示屏（1）固定至支架上。
    4安装剩余零部件。
    5．对后排娱乐系统区域代码进行编程。
    功能测试：至此所有的加装步骤完成结束。按照后排娱乐系统操作手册进行操作，若没有异常，则说明加装圆满结束。
