(一)添加机油和准备条件
高电压系统警告提示:对于点火开关必须处于未打开状态的工作。在装有柴油颗粒过滤器的车辆上,务必使用符合VW 50700标准的发动机机油。
注意以下检测条件:
1.除6缸柴油发动机和8缸汽油发动机外的所有发动机
(1)发动机机油温℃最低60℃。
(2)车辆处于水平位置。
(3)关闭发动机后等待约2min,使机油能流回到油底壳内。
2.6缸柴油发动机
(1)车辆处于水平位置。
(2)让发动机暖机到机油温℃90℃。
(3)在发动机静止120s后检查机油油位。
3.8缸汽油发动机
(1)车辆处于水平位置。
(2)让发动机暖机到机油温℃90℃。
(3)让发动机怠速运转1min。
(4)关闭发动机并等待5min(缸盖中机油缓慢回流)。
(5)在1min内检查发动机机油油位。
(二)检查机油油位
通过MMI或机油油位显示检测设备T40178,能够检测发动机机油油位。
1.使用机油油位显示设备检查机油油位
高电压系统警告提示:适用于必须在点火开关打开状态下进行的工作。
(1)请选择:功能按键“汽车”菜单项→控制按键→汽车系统→保养和监控→机油油位。
(2)读取显示屏中的机油油位(如图1所示),如果机油显示标记条位于最小标记下,则添加发动机机油。
(3)显示屏中的机油油位显示只是一个信息显示。如果机油油位过低,那么组合仪表中出现油位过低警告。
(4)如果曾打开过前舱盖,那么在下次打开点火开关时组合仪表中出现当前机油油位。
2.使用机油油位检测设备检查机油油位

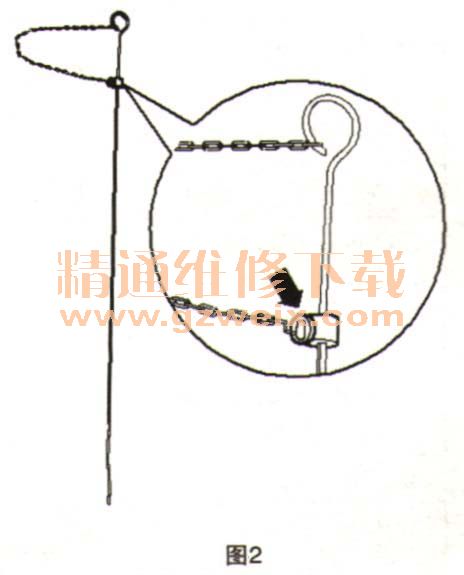

高电压系统警告提示:对于点火开关必须处于未打开状态的工作。所需要的专用工具和维修设备:机油油位检测设备T40178,如图2所示。机油油位检测设备上的标记区域,如图3所示。
执行下面的工作步骤:
(1)在机油油位测试仪上打开滚花螺栓并移动调节环,根据表格中的发动机专用调整值调节刻℃表(如图3中箭头)上的数值。提示:调节环的下边显示的是当前的调节值!
(2)将机油油位检测设备插人机油标尺管中直到止动位置(调节环)。接着再次拉出机油尺,读取机油油位。读出刻℃表上的数值(如图4所示),并与表1中的机油油位数值进行比较。
