(六)AF40-6自动变速器油位检查方法
(1)修理变速器、拆卸和安装/调换变速器或半轴之后,在发动机关闭的情况下预加注变速器油之后,必须在发动机运行情况下检查变速器油位。
(2)在发动机运行的情况下检查和校正变速器油位。
油位必须结合油液温℃进行检查,执行作业之后或油液流失后查看诊断工具,必要时必须进行改正。确保仅加注正确的AF40变速器油液。
(1)测试条件:
①车辆必须停放在平坦的表面。
②将换挡杆置于P(驻车)挡位置。
③发动机关闭。
④连接诊断工具。
⑤清除故障记忆。

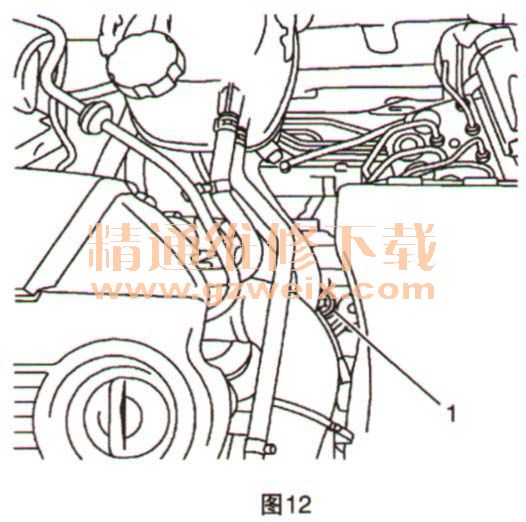

(2)拆下变速器加油螺塞(如图12中1所示)。
注意:如果仅检查变速器油液,则转至步骤(13)。可调高管(如图13中3所示)可以旋出,以查看油位。拧下油液检查螺栓,油液将从可调高管溢出,至其上端的液位(如图13中6所示)处。仅在需要排放变速器(如图13中1所示),才能拆下可调高管。在这种情况下,必须更换可调高管上的密封件(如图13中2所示)。
(3)更换变速器时以及完成修理作业后,预加注变速器油时发动机关闭。将接油盘置于下面。
(4)举升并支撑车辆。
(5)将油液检查螺栓(如图13中5所示)从可调高管上拆下。
(6)安装新的O形密封圈(如图13中4所示)。
(7)降下车辆。
(8)添加自动变沈器油直至有油液从可调离管上滴落。
(9)举升车辆。
(10)安装油液检查螺栓并吸固至8N·m。
(11)降下车辆。
(12)将自动变速器油加注至加油孔以上。加注自动变速器油至0.4L并进行步获(13)的操作。注意:变速器油位的校正检查应在发动机运行且变速器油退℃为70~80℃的条件下进行。
(13)在发动机运行的情况下检查和校正变速器油位。
(14)启动发动机并使其运转至测试结束。
(15)踩下脚制动器,移动换档杆位置。
①将换挡杆从P(驻车)挡换至D(前进)档,然后返回P(驻车)档。在每个挡位停留至少2s。重复该步翻两次。
②用诊断工具检查变速器油温℃。
a.举升车辆。
b.拆下油液检查螺栓。
c.排出变速器油直至有油液从可调高管中滴落,否则添加变速器油直至有油液滴落。
d.安装带新的O形密封圈的油液检查螺栓并紧固至8N·m。
e.降下车辆。
f.加注0.4L自动变速器油液。
g.关闭发动机。
(16)安装带新的密封圈的变速器加油螺栓并紧固至40N·m。
