随着汽车技术的发展,汽车发电机的控制方式也不断更新,由以前的同一车系发电机控制系
一、别克GL8发电机控制系统电路说明与检测方法
1.别克GL8充电系统电路说明

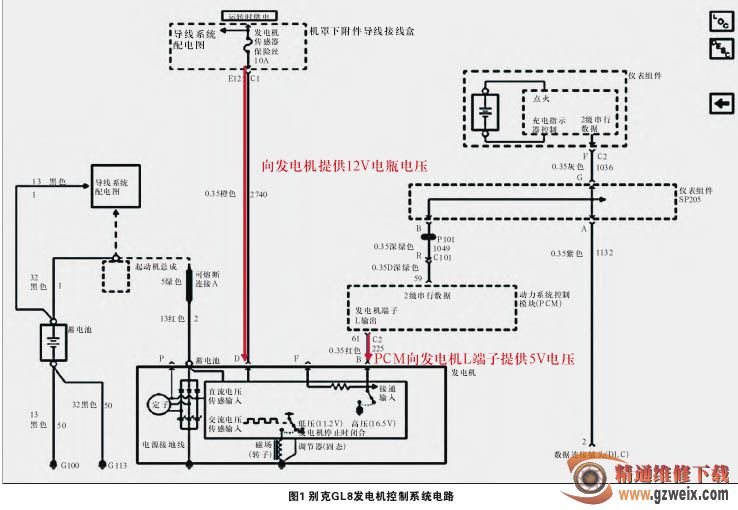

如图1所示,GL8发电机控制端子共有两根线路。
端子B脚225,红色线L端子,是PCM在着车后向发电机调节器提供的5V励磁电压,正常着车在线测量电压在4.5V左右,着车后拔下插头测量为5V,发动机熄火后为0,当发电机内部调节器故障或调节器检测到反馈电压低于11.2V或高于16.5V时,会把5V电压拉低到1V以下,PCM通过L端子检测到低于1V以下时通过2级串行数据,点亮仪表中的蓄电池灯。
端子D脚2740橙色线路是保险丝盒提供给发电机的12V蓄电池电压,作用是给发电机内部调节器提供一个反馈电压,如果此线路断路、虚接、低电压,发电机内部调节器会拉低 L端子5V电压至1V以下,PCM当检测到L端子低电压时,通过2级串行数据,点亮仪表中的蓄电池灯。
2.发电机控制系统检测方法
当发电机控制系统出现故障后,发动机控制模块会存储相关故障码,可以使用专用故障诊断仪TECH-2对发动机控制模块进行诊断,例如出现P0620发电机性能故障代码,然后可以使用万用表对控制线路进行针对性的测量,具体测量方法如下:
启动发动机,使用万用表直流电压档,在端子的背后插入探针(大头针也可)万用表一端接地,另一端测量L端子电压正常应该在4.5V左右;发电机D脚控制端子测量电压应该为蓄电池电压;在着车情况下拔下发电机控制插头,测量L端子电压应该为5V,D脚为蓄电池电压,并且能点亮试灯。
二、别克老君威发电机控制系统的电路图说明与检测方法
1.别克老君威充电系统电路图说明
发电机的作用是提供操作车辆电气系统的电压,并给蓄电池充电。电流流过转子产生磁场,当转子由发动机驱动时磁场转动切割磁力线,在定子绕组中产生交流电压,交流电压由桥式整流器转换为直流电,由蓄电池
