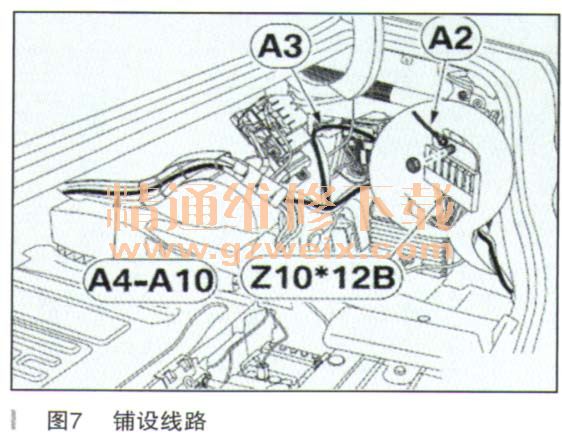

将支路A2在接地端Z10*12B上拧紧，将支路 A3铺设至右后保险丝盒Z2的安装位置上，将支路A4-A5沿着汽车侧面的电缆束铺设至总线接口R2的安装位置上，将支路A6-A10沿着汽车侧面的电缆束铺设至车顶功能中心A21的安装位置上，如图7所示。

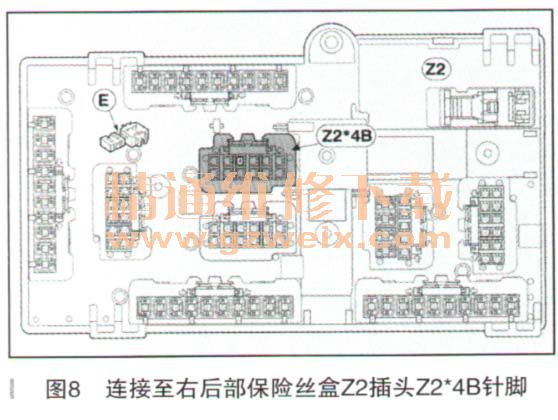

    将支路A3，电缆颜色RT，与迷你连接器E-起连接至右后部保险丝盒Z2插头Z2*4B的插脚4引出的同色电缆上，如图8所示。

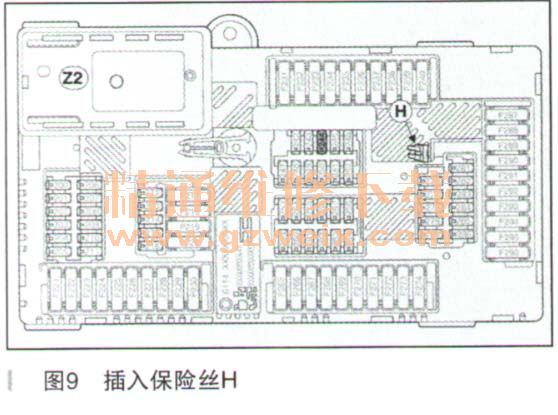

    若插槽F244已被保险丝占用，则无须使用保险丝H，如图9所示。将保险丝H插入右后部保险丝盒Z2的插槽F244中。

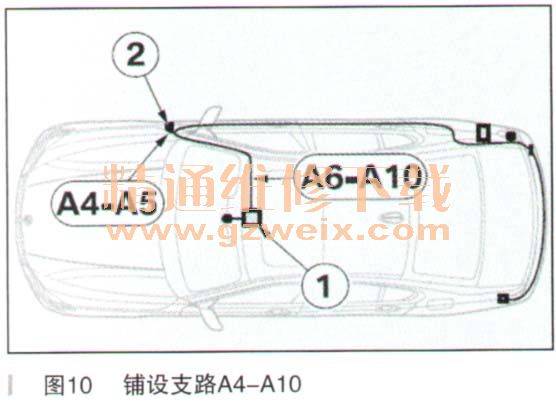

    如下铺设支路A4-A10（如图10所示）：

      ·将支路A4-A5铺设至总线接口（2）的安装位置
      ·将支路A6-A10铺设至车顶功能中心的安装位置（（1）
    如果总线接口R2插头R2*1B的插脚11和插脚24已经被占用，则将支路A4-A5绑回并绝缘。

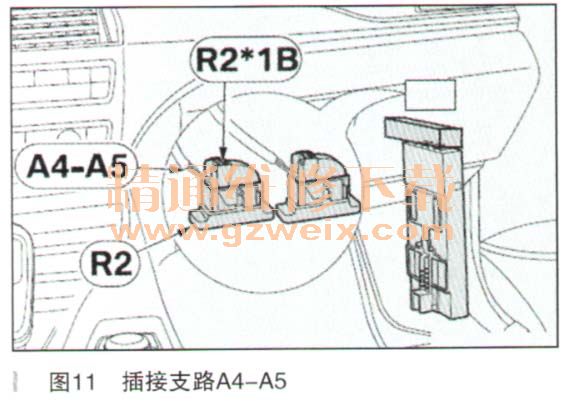

    插接支路A4-A5（如图11所示）：

    ·将支路A4，电缆颜色GE/RT，接入总线接口R2的插头R2*1B的插脚11
    ·将支路A5，电缆颜色GE/BR、接入总线接口R2的插头R2*1B的插脚24
    如果车顶功能中心A21插头A21*1B的插脚3和插脚4已经被占用，则将支路A8-A9绑回并绝缘。

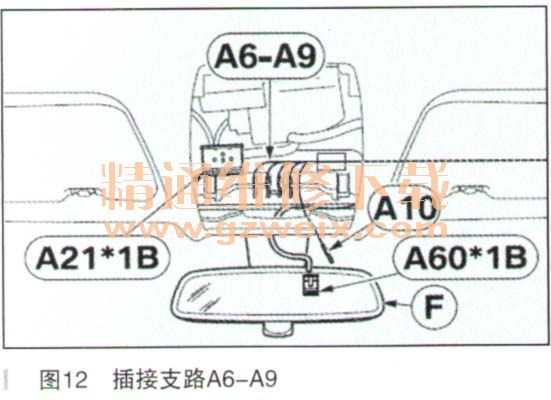

    插接支路A6-A（如图12所示）：

    ·支路A6，电缆颜色SW/RT、接入插头A21*1B的插脚9中
    ·支路A7，电缆颜色GR/SW/GE，接入到插头A21*1B的插脚5中
    ·支路A8，电缆颜色GE/RT、接入插头A21*1B的插脚4中
    ·支路A9，电缆颜色GE/BR、接入插头A21*1B的插脚3中
    ·支路A10，电缆颜色GR/SW/GE，接入到插头A60* 1B的插脚9中
    安装内后视镜F并插入插头A60* 1B 。
    安装车顶功能中心F，如图13所示。
