宝马G11/G12加装遥控驻车系统
来源:汽车维修技师  作者:佚名  2017-04-25 08:55:53

    车型:7系四门轿车(G11)、7系四门轿车加长版(G 12)。
    配件号:66 12 6 829 036智能触控无线遥控器、66 12 6 829 037智能触控无线遥控器、66 12 6 829 038智能触控无线遥控器、66 12 6 838 434智能触控无线遥控器、“12 6 838435智能触控无线遥控器、“12 6838 436智能触控无线遥控器。
    1.部件一览图

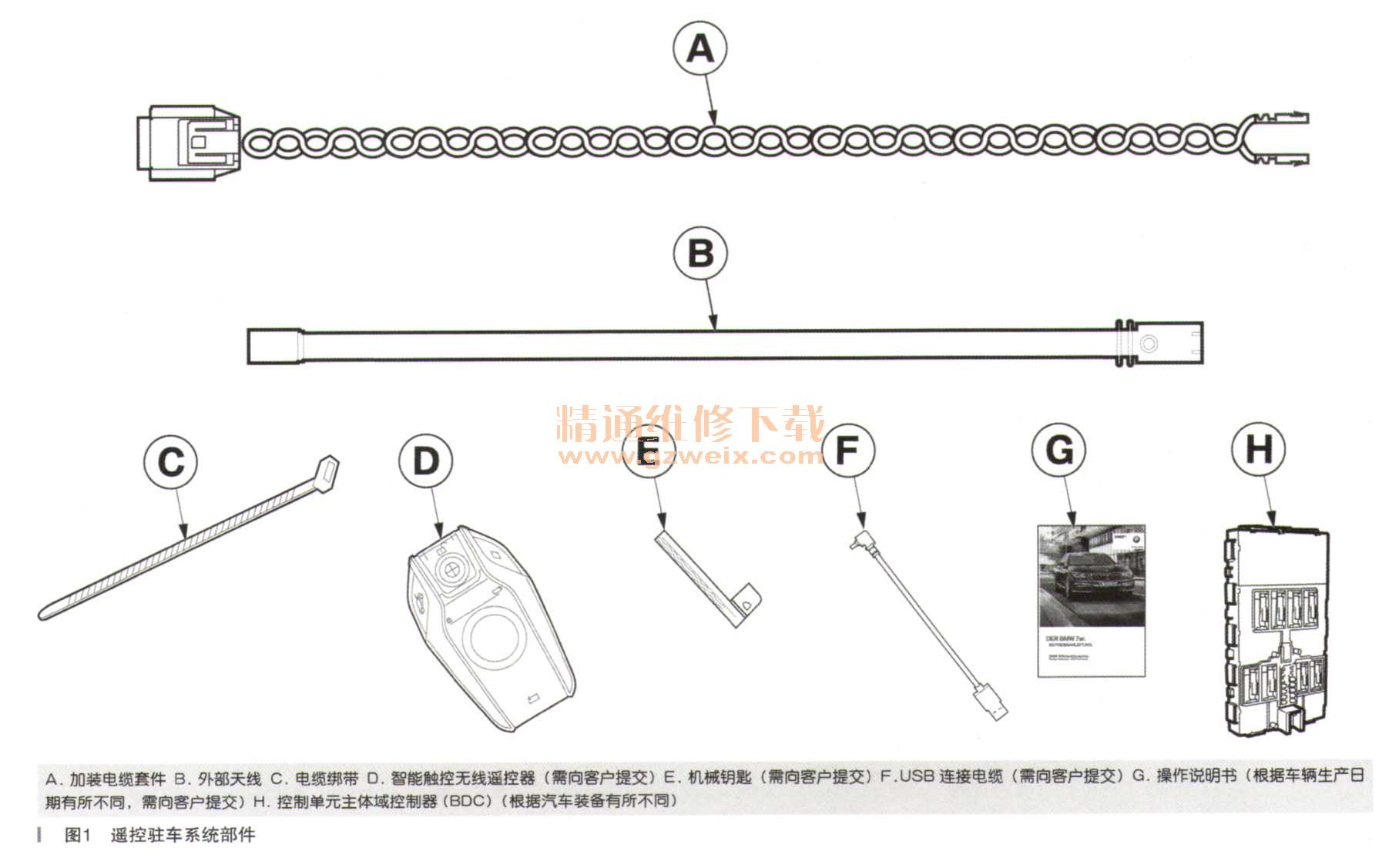

    遥控驻车系统部件如图1所示。

    2.准备工作
    断开所有蓄电池负极导线,解锁并断开各种插头连接,切割、剥离和连接电缆,打开插头外壳并拆卸各种插接系统的触点。
    必须提前拆卸下列构件:
    ·左右侧后备箱车轮舱挡板
    ·后部保险杠挡板
    ·右侧后座椅靠背(松开)
    ·右后方迎宾踏板(内部)
    ·右门柱护板(下侧
    ·右前方迎宾踏板(内部)
    ·右下侧仪表盘护板
    ·右侧(A柱)脚部空间的侧护板
    ·更换控制单元BDC(主体域控制器)(根据汽车装备有所不同)
    3.加装电缆套件连接一览图

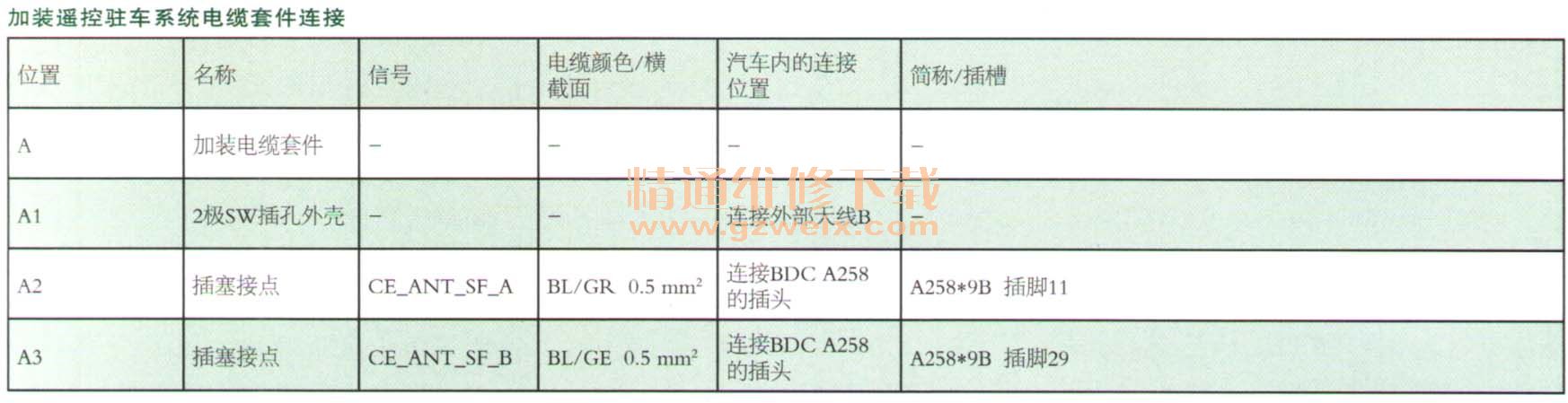

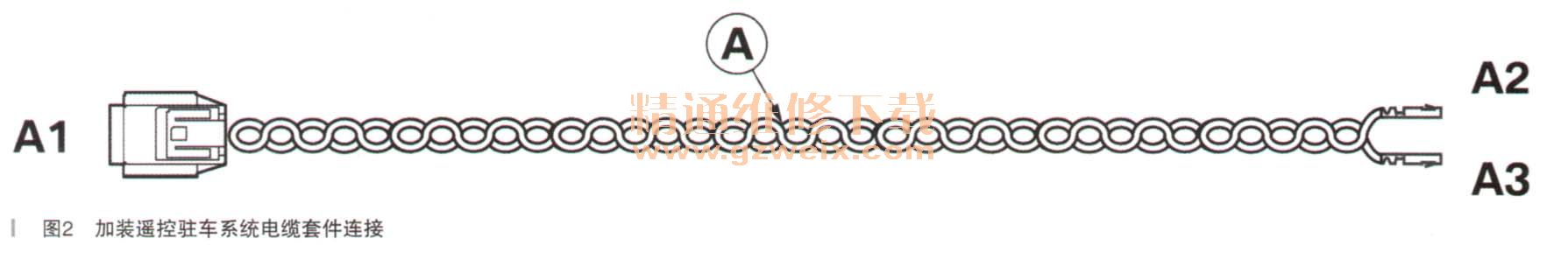

    加装遥控驻车系统电缆套件连接如图2和表所示。



    4.安装和布线示意图

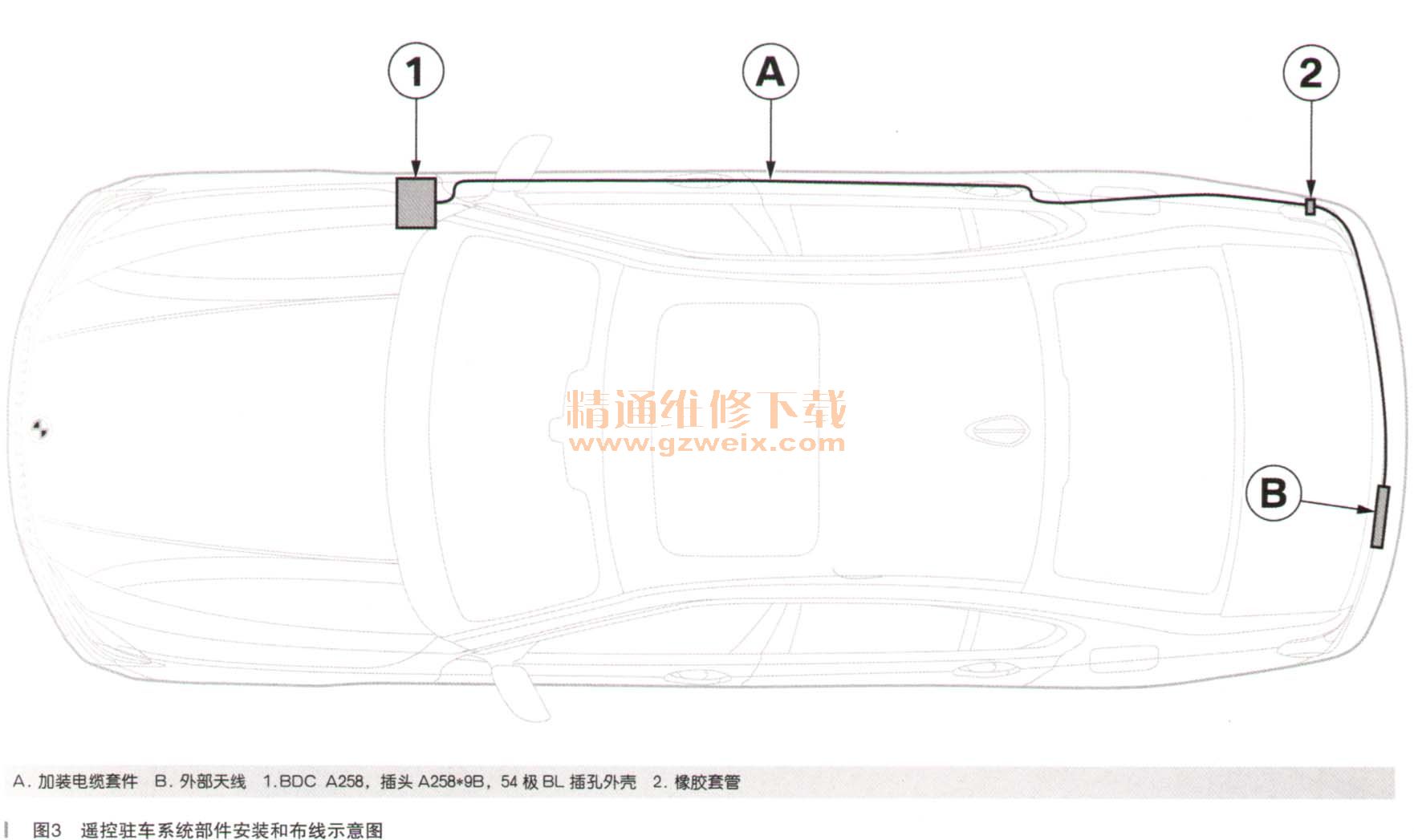

    遥控驻车系统部件安装和布线示意图如图3所示。

    5.安装外部天线,铺设和连接加装电缆套件

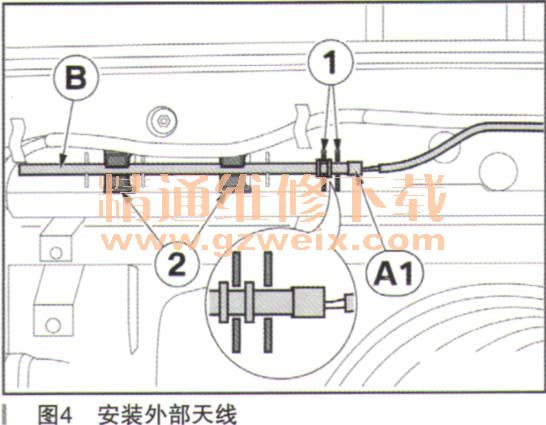

    请注意,外部天线B应防滑铺设于凸缘(1)中。将外部天线B(如图4所示)卡入现有接口(2)中。将加装电缆套件A的支路A1插入外部天线B中。

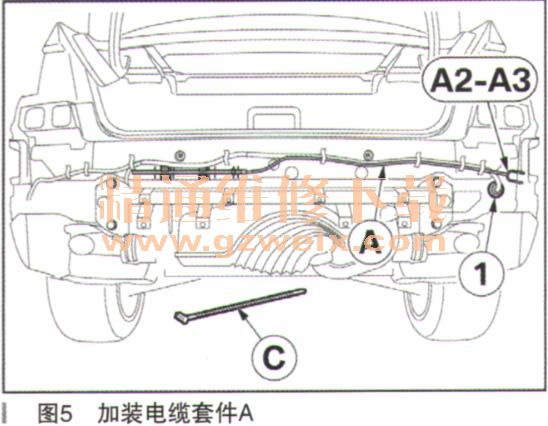

    将加装电缆套件A的支路A2-A3沿着车辆的电缆束铺设至橡胶套管(1)上,如图5所示。将加装电缆套件A和电缆绑带C一起固定在车辆的电缆束上。
