宝马G11/G12加装防盗报警
来源:汽车维修技师  作者:佚名  2016-05-31 09:55:26

    加装套件编号:65 12 2 245 615防盗报警加装套件。

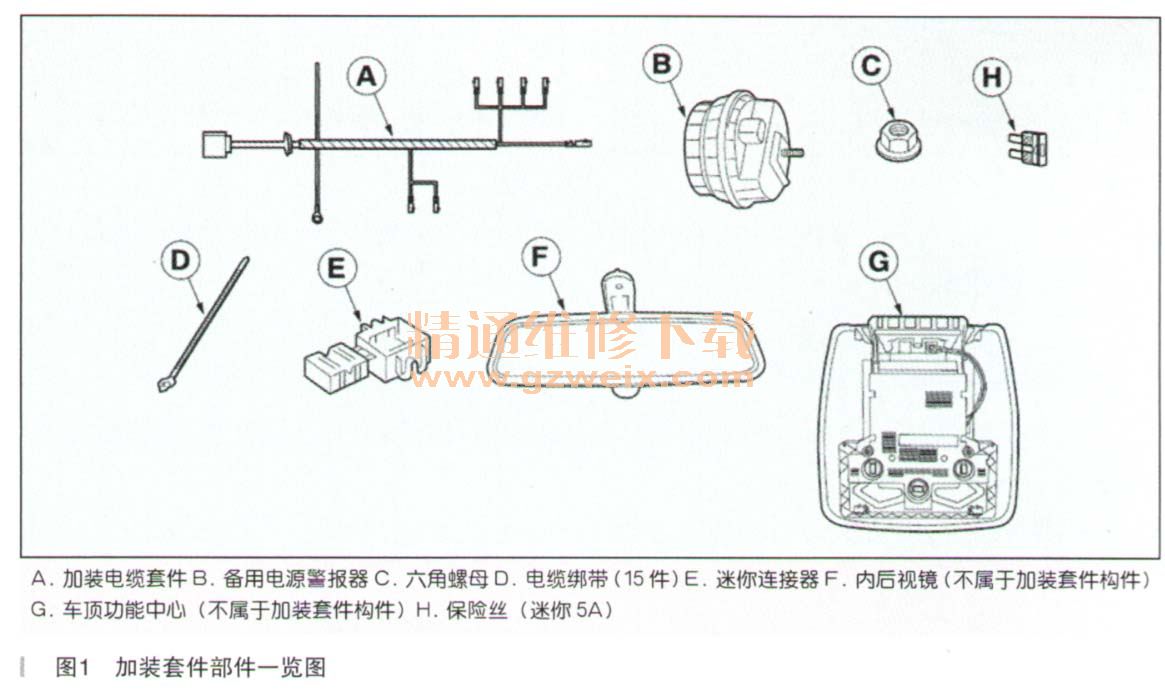

    1.加装套件部件一览图(如图1所示)。

    2.准备工作(如表1所示)。

    3.加装电缆套件连接一览图(如图2、表2所示)。

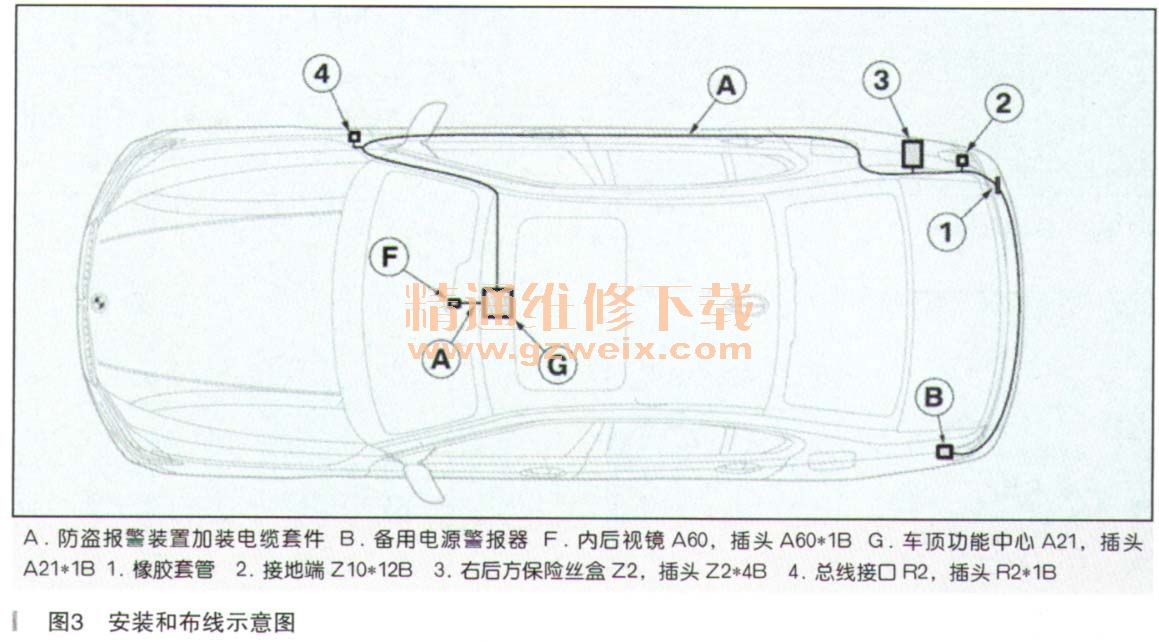

    4.安装和布线示意图(如图3所示)。

    5.加装防盗警报

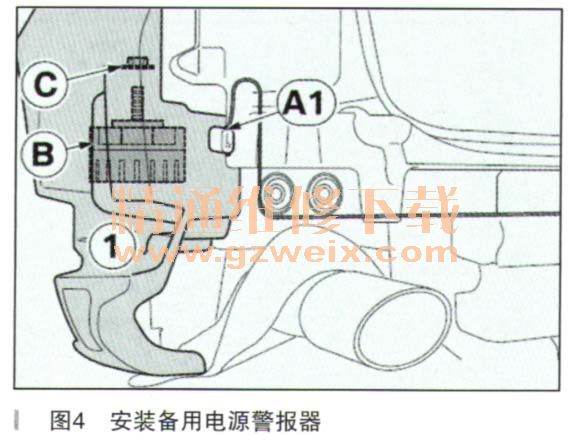

    用六角螺母C将备用电源警报器B拧在左后侧保险杠插口((1)上,如图4所示。将支路A1插在备用电源警报器B上。安装后侧保险杠插口(1 )。

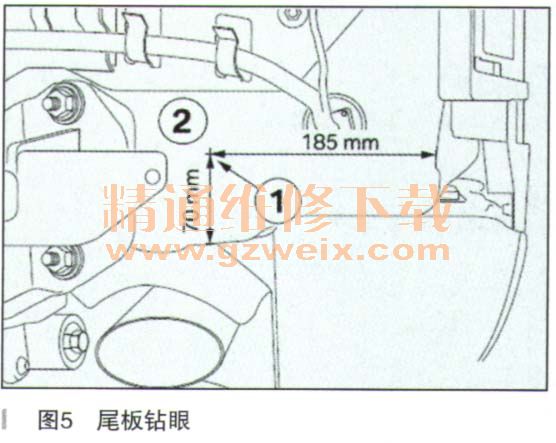

    钻孔时,注意不要损坏位于穿孔位置后方的导线。根据标注标出尾板(2)上的穿孔点((1)并冲眼,如图5所示。预先在尾板((2)的穿孔点((1)处钻眼,并用小40 mm的阶梯钻头扩孔。把钻孔去毛刺并保持。

    将加装电缆套件A铺设至汽车右侧。将支路A2-A10穿过钻孔铺设进入内部空间(如图6所示),并装在钻孔的橡胶套管((1)内,确保防水。将加装电缆套件A和电缆绑带D-起固定在车身侧面的电缆束上。
