二、安装
1.加装平视显示线束,布线图如图4所示。
将黑色18针连接器(4.1)从仪表线束(4)的白色连接器外壳(4.2)上拆下。

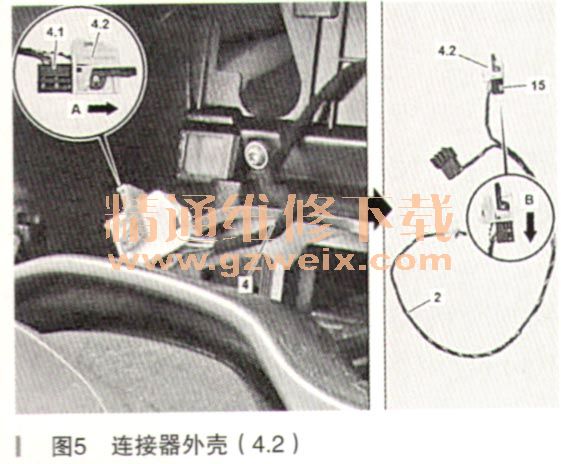

将平视显示线束(2)的黑色18针连接器(15)安装到白色连接器外壳(4.2)中,如图5所示。
将仪表线束(4)的黑色18针连接器(4.1)安装到黑色连接器外壳(17)中。黑色连接器外壳(17)是组件目录的一部分。
将之前连接的黑色18针连接器与平视显示线束(2)的Y形连接的黑色18针连接器(2.1)相连,如图6所示。
将平视显示线束(2)从仪表的安装位置后方铺设至A柱。
沿着松开的除霜器护盖(7)将平视显示线束(2)铺设到仪表盘中央,平视显示线束(2)必须与除霜器护盖(7)至少重叠18cm,平宅见显示器线束,如图7所示。
将平视显示线束的白色18针连接器插入仪表盘中。
2.加装平视显示模块(2)。
将黑色6针连接器(1.4)连接到平视显示模块(2)上。

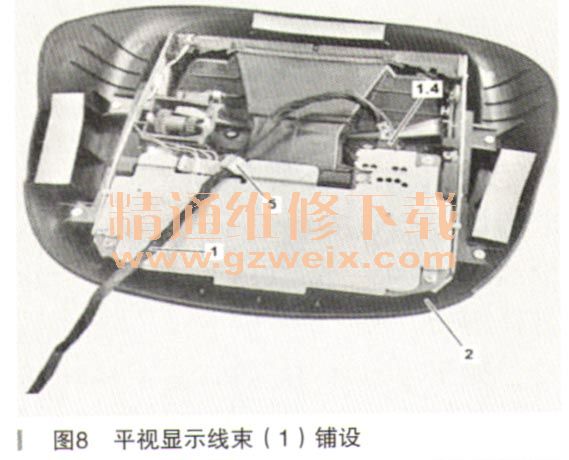

将平视显示线束(1)铺设到导向固定件(5)后方。平视显示线束(1)必须如图8所示铺设。否则会损坏平视显示模块(2)。
用电缆扎带(20)将平视显示线束(1)固定到平视显示模块(2)上。如图9所示将平视显示线束(1)固定入位。否则可能会影响平视显示模块(2)的抗冲击安全性。
剪掉多余的电缆扎带(20),如图9所示。
测量尺寸A,确定平视显示模块(2)在仪表板上部(4)的位置,并标记该位置,如图10所示。尺寸:A=192tYUY1
清洁仪表板上部(4)与平视显示模块(2)安装位置的接触面周围区域。豁合面必须清洁,无油脂,否则会出现附着力问题。
在平视显示模块(2)的接触面上粘贴胶带(6)(如图11所示),在整个接触面上粘贴胶带(6),否则会出现附着力问题。
