新款奔驰A200加装64色氛围灯
来源:汽车维修技师  作者:佚名  2019-08-08 07:33:31

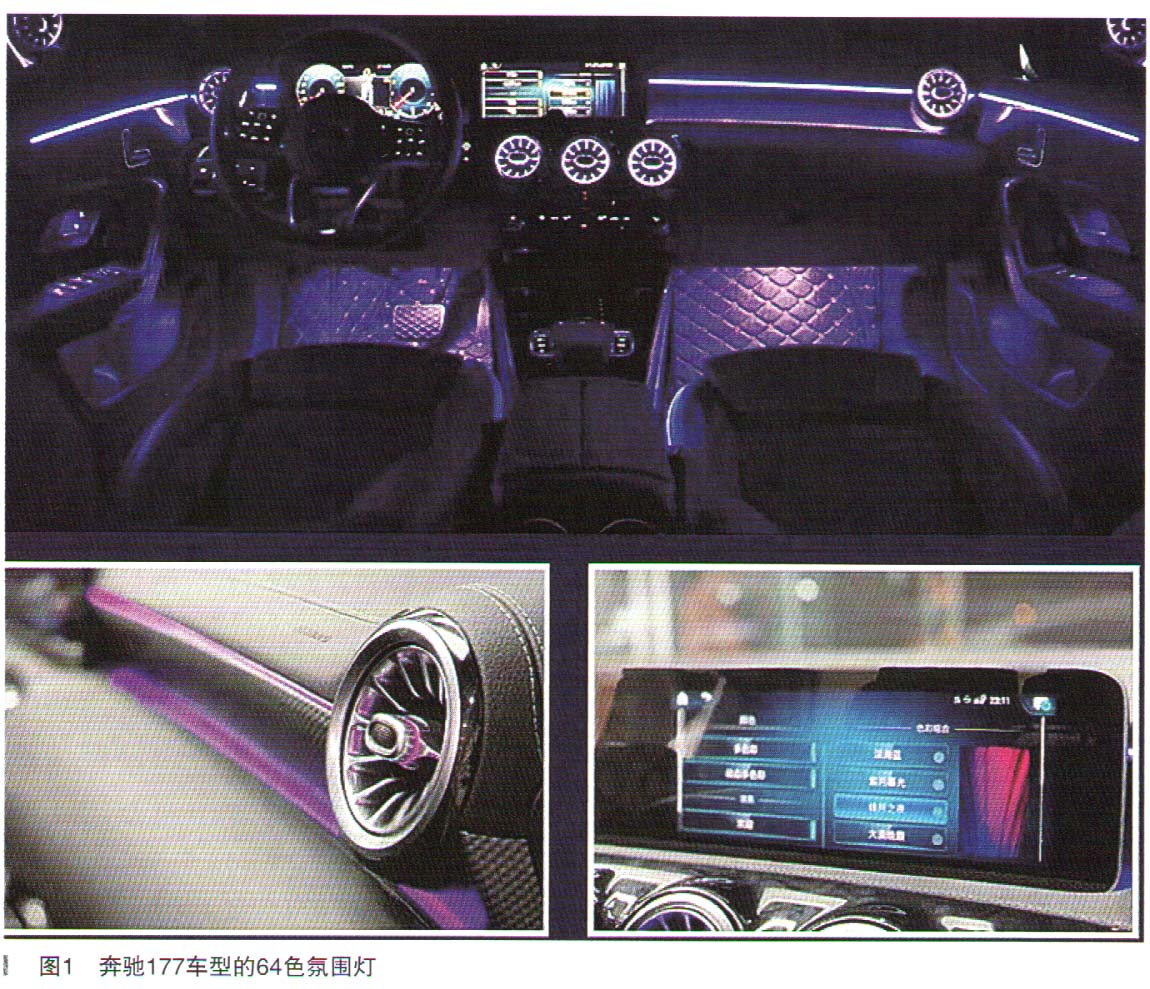

     本文和大家分享一下新上市的新款奔驰A200加装64色氛围灯的方法和步骤,加装后效果如图1所示。此加装适用于奔驰型号为177车型,本文以新款奔驰A200为例进行介绍。

    加装步骤:

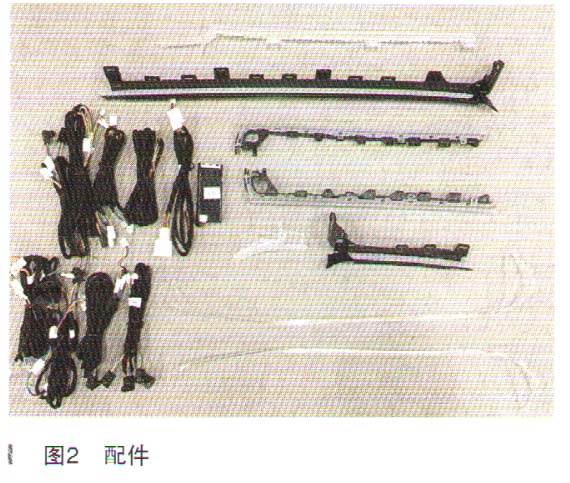

    1.首先准备所需配件,现在市场上大多为成熟的成套配件,基本上是线束无损安装,这样相比原厂加装的话,也可以降低我们的加装成本。图2展示的是品牌的奔驰A200加装64色氛围灯的一套配件。
    2.如图3所示为线束整体布置和走向。模块电源线从右前门门控模块电源线插头转接,无须拆前部保险丝继电器模块。三条主线分别为仪表上部、仪表下部和出风口。粗点为灯头位置(请注意区分)。

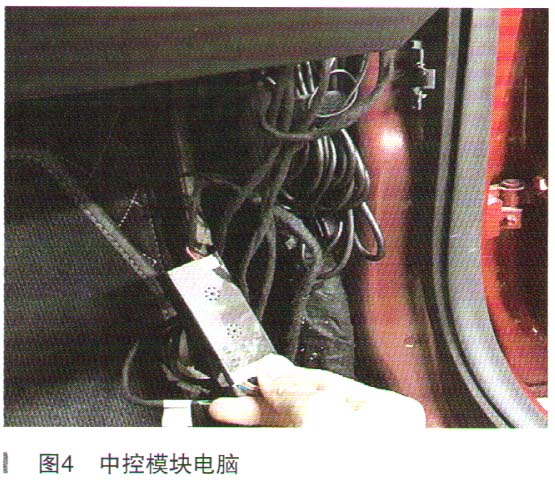

    3.中控模块电脑位置放在副驾驶脚坑A柱右下方,如图4所示。主线都是从主模块出,经过右侧风口再到各部位。
    4.把箭头处两颗T30螺丝拆下,使用塑料翘板从底部翘起即可拆下门板,如图5所示。
    5.将两前门图上红圈内的T20螺丝松下,拆下内饰板如图6所示。
    6.使用斜口钳、电烙铁、切割机拆下原车不带氛围灯的门板饰条,中控饰条也使用同样的方法拆下,换上带氛围灯的门板饰条导光条,如图7所示。

[1] [2]  下一页
