5．安装前照明式梅赛德斯三叉星徽的线束。

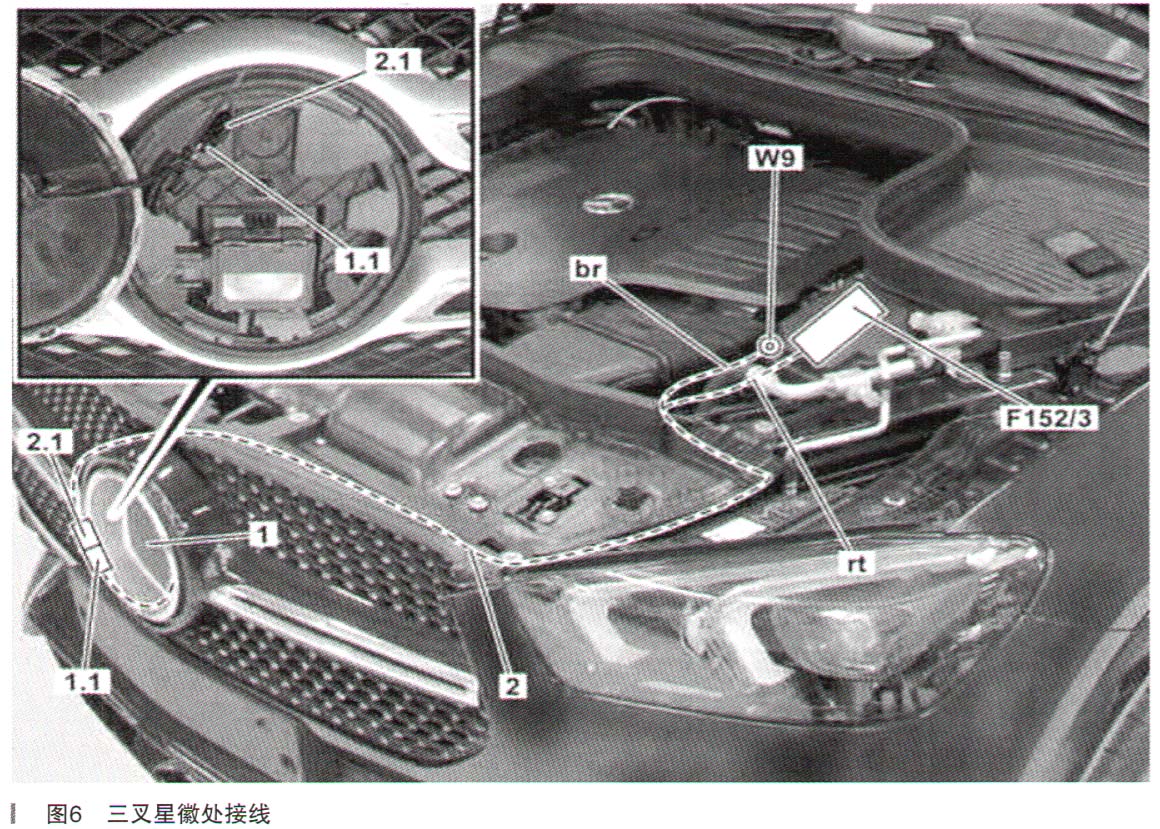

   （1）如图6所示，从前照明式梅赛德斯三叉星徽1的安装地点到发动机舱保险丝和继电器模块F152/3以及左前灯组W9接地点布置前照明式梅赛德斯三叉星徽线束2。

    不要因为挤压或压紧而损坏电线束。否则会造成电路短路。前照明式梅赛德斯三叉星徽线束2不得覆盖雷达感测器。请勿更换安装位置中的雷达感测器。

    布置前照明式梅赛德斯三叉星徽线束2照明，以便黑色2销插头（1.1）可以在后期连接到黑色的2销触点插口（2.1）上。

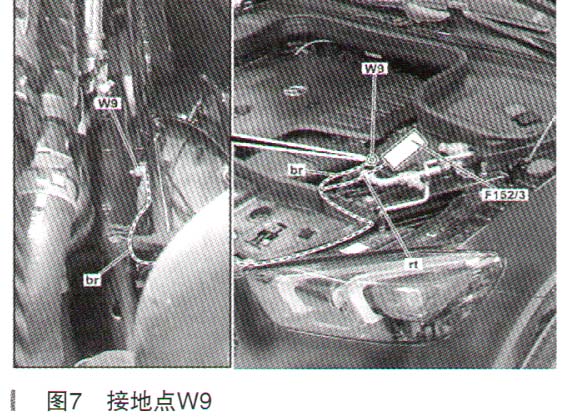

   （2）将棕色线（br）布置到左前灯组接地点W9。布置棕色线（br），以便在后期红线（rt）可以连接到发动机舱保险丝和继电器模块F152/3。将棕色线（br）连接到左前灯组接地点W9，如图7所示。

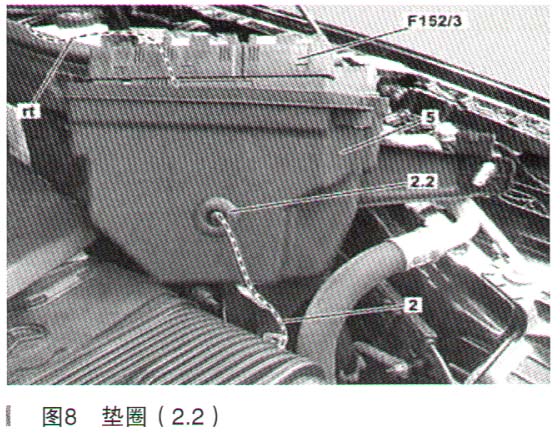

   （3）如图8所示，将红色线（rt）穿过先前在支架5上钻的孔，布置到发动机舱保险丝和继电器模块F152/3上。在之前的支架5孔中插入照明式梅赛德斯三叉星徽线束2的垫圈（2.2）。确保垫圈（2.2）正确安放。

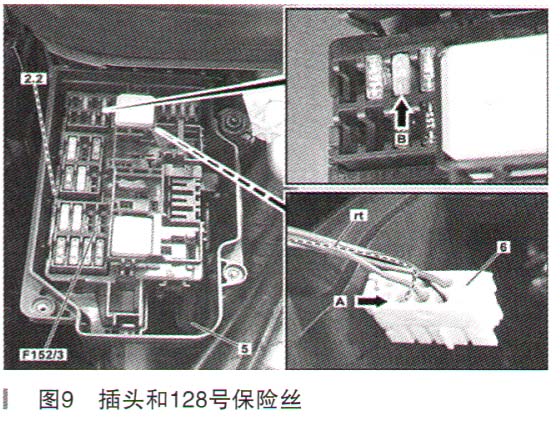

   （4）将红色线（rt）安装在白色10销触点插口6的电路（箭头A所示）中。分配存储在发动机舱保险丝和继电器模块F152/3上。将F152/3插入支架50观察垫圈（2.2）和红线的路径。将额定值为5A的保险丝插INA槽128（箭头B所示），如图9所示。

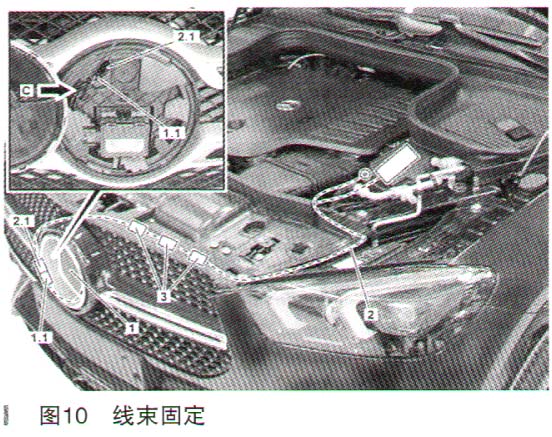

   （5）如图10所示，将前照明式梅赛德斯三叉星徽1的黑色2销插头（（ 1.1）与照明式梅赛德斯三叉星徽线束2的黑色2销触点插口（2.1）连接。将所制造的电气连接器固定到带电缆扎带的雷达感测器支架（箭头C所示）上。将前照明式梅赛德斯三叉星徽线束2用弹簧夹3固定到位。使用电缆扎带将前照明式梅赛德斯三叉星徽线束2的延长线和黑色2销触点插口（2.1）与黑色2销插头（1.1）固定到位。

确保雷达感测器未被加装的部件遮盖。否则，限距控制系统增强版或驾驶辅助组件可能会出现故障。使用电缆扎带将发动机舱中前照明式梅赛德斯三叉星徽线束2的延长线捆扎到系列线束。

    6．安装新的前照明式梅赛德斯三叉星徽，并连接插头，安装其他零件。

    7．执行功能检查。开启点火开关时，前照明式梅赛德嘶三叉星徽开启。查看前照明式梅赛德斯三叉星徽开启功能是否工作正常。以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。
