新款奔驰GLB260加装前部发光三叉星徽
来源:汽车维修技师  作者:佚名  2020-10-01 08:16:01

    6.安装前部照明式梅赛德斯三叉星徽的线束。注意确保主动式制动辅助系统控制单元和/或主动式车距辅助系统(DISTRONIC)电动控制单元不会被加装的部件所遮蔽。否则限距控制系统增强版(DISTRONICPLUS)和主动式制动辅助系统可能会出现故障。

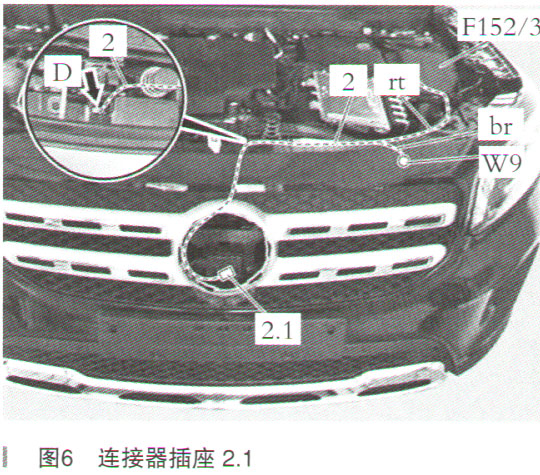

    如图6所示,通过梅赛德斯三叉星徽切口区域中的方孔,如箭头D所示,铺设照明式梅赛德斯三叉星徽线束2的两针连接器插座2.1。

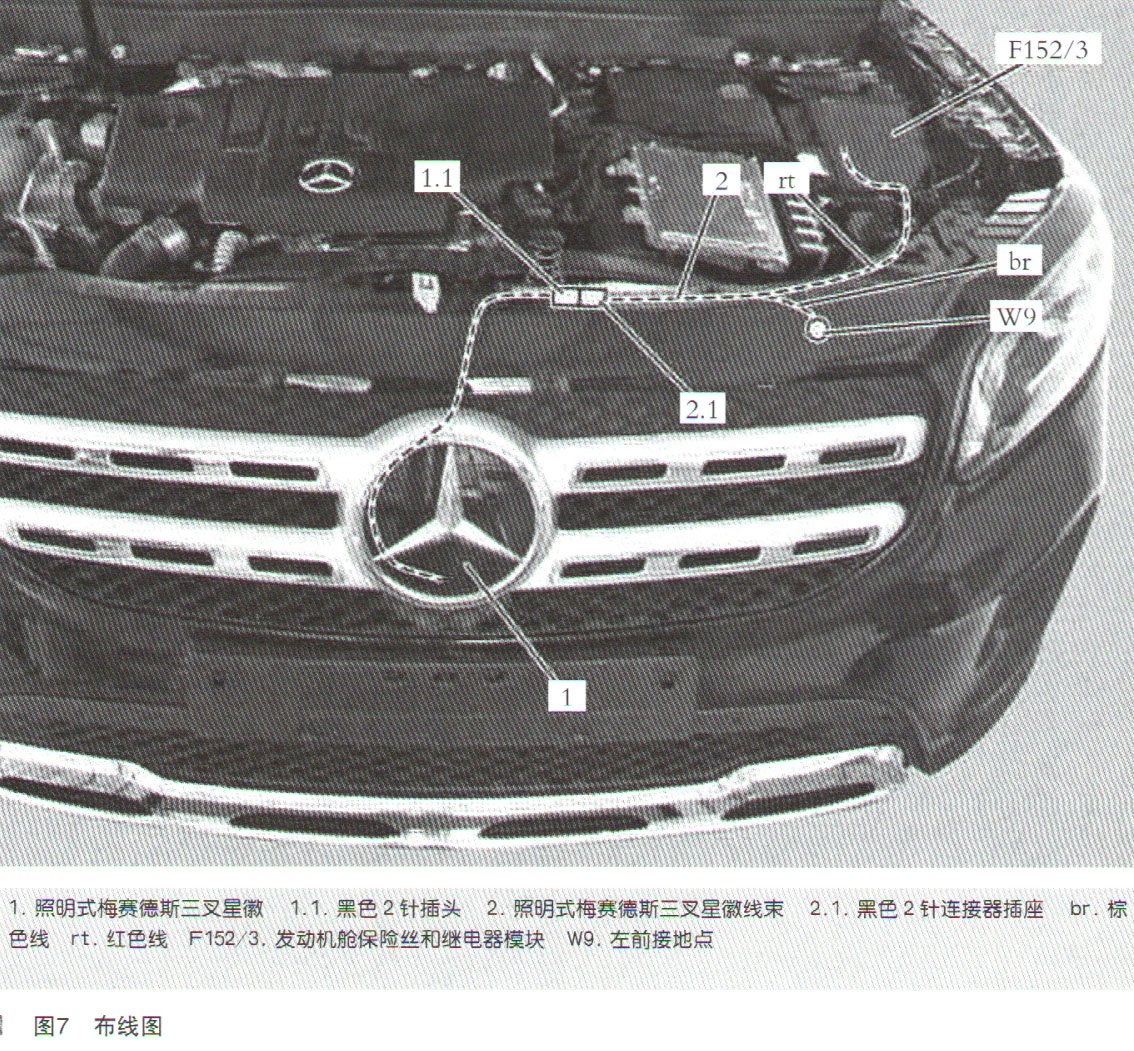

      如图7所示,连接黑色两针连接器插头1.1和黑色两针连接器插座2.1。然后从顶部略微拧紧照明式梅赛德斯三叉星徽线束2,接着安装照明式梅赛德斯三叉星徽1。

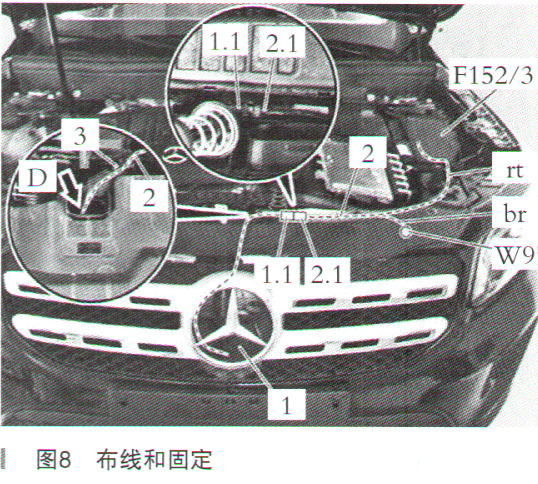

    如图8所示,通过方孔(如箭头D所示)向上拉动照明式梅赛德斯三叉星徽线束2和制造的电气连接器。然后在方孔区域(如箭头D所示)中,使用毛毡胶带缠绕照明式梅赛德斯三叉星徽线束2。接着从顶部略微拧紧照明式梅赛德斯三叉星徽线束2,然后使用弹簧夹3将其固定。将照明式梅赛德斯三叉星徽线束2沿发动机盖拉线铺设至发动机舱保险丝和继电器模块F152/3以及左前接地点W9。将棕色线br铺设至左前接地点W9。

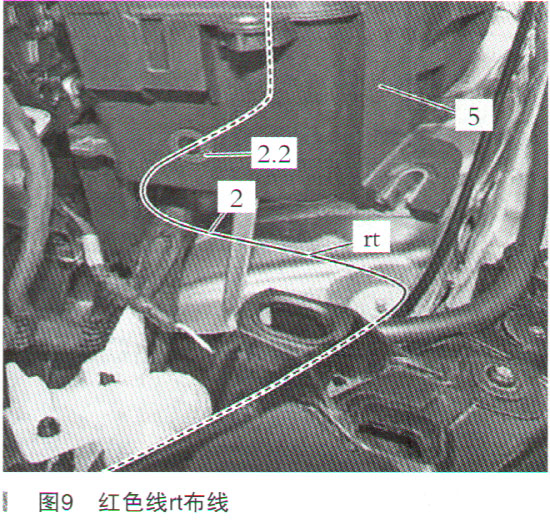

    如图9所示,将红色线rt穿过先前在支架5上钻制的孔,铺设到发动机舱保险丝和继电器模块F152/3上。将照明式梅赛德斯三叉星徽线束2的索环2.2插入之前钻制的支架5孔中。注意确保索环2.2正确落座。
    将红线rt从下方安装到各保险丝架的自由接触腔中。将额定值为5A的保险丝插入插槽。
    7.安装发动机舱保险丝和继电器模块。
    8.将发动机舱预熔保险丝盒安装到发动机舱保险丝和继电器模块上。
    9.安装空气滤清器外壳。
      10.将接地线连接至蓄电池
      11.执行运行检查。启动点火开关,照明式梅赛德斯三叉星徽亮起。
    12.检查所有部件安装是否到位,执行功能测试,查看照明式梅赛德斯三叉星徽功能是否工作正常。以上就是加装的所有步骤,如有不妥之处,欢迎汽车界各位大师批评指正。
