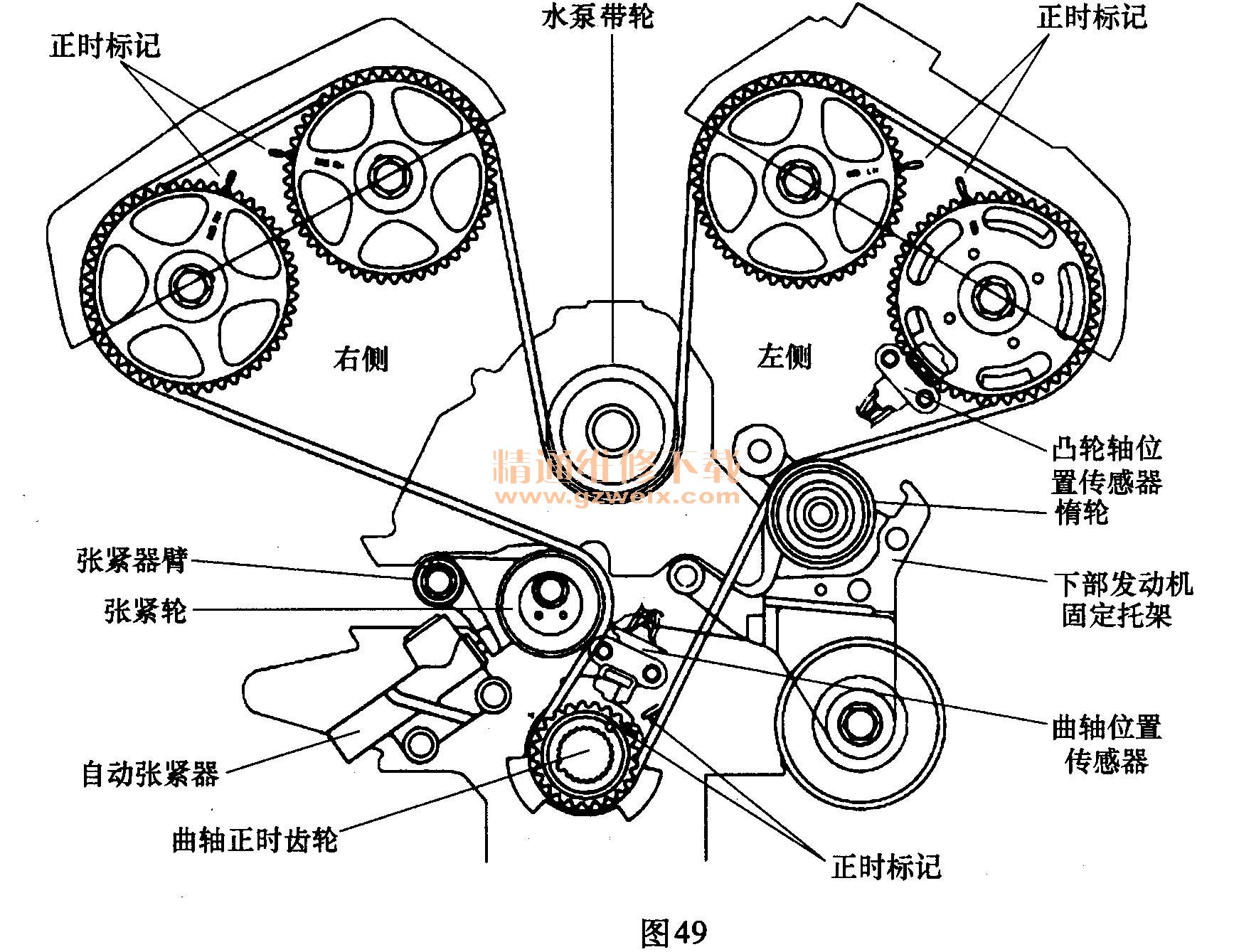

（三）正时标记示意图（图49）
（四）安装方法
(1)在下部发动机固定托架上安装惰轮，如图50所示。
(2)将张紧器臂、轴套和平垫圈安装在气缸体上，如图51所示。
(3)安装曲轴正时齿轮后对准正时标记，如图52所示。

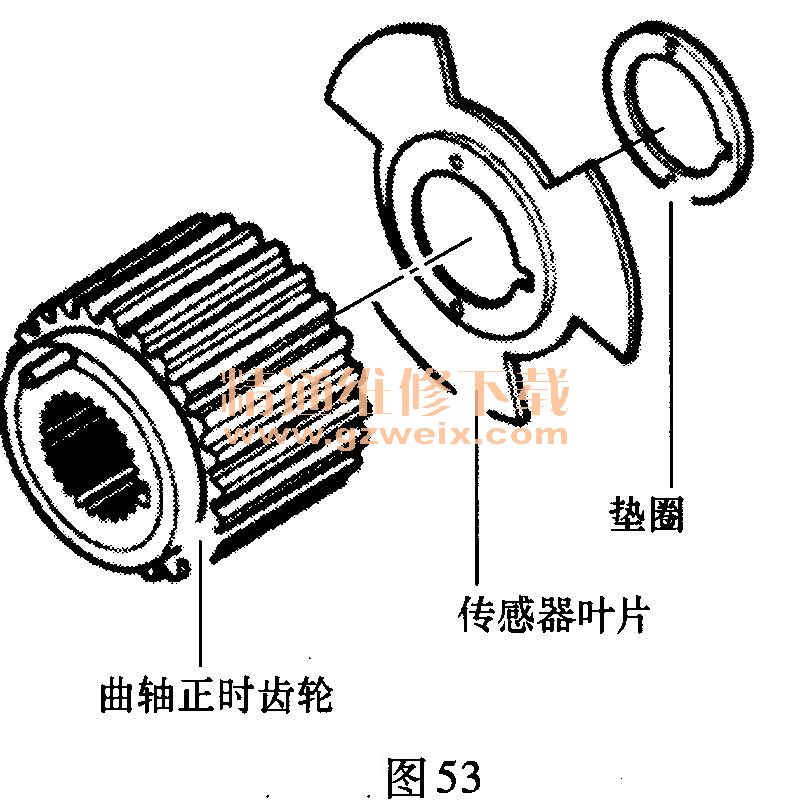

注意：曲轴传感器叶片不能变形，如图53所示。
(4)先按图54所示安装凸轮轴正时齿轮。
(5)在机油泵壳上安装自动张紧器，如图55所示。
注意：这时自动张紧器固定销应是安装状态。
(6)对准各正时齿轮的正时标记然后安装正时带，如图56所示。
曲轴正时齿轮→惰轮→排气凸轮轴正时齿轮（LH）→进气凸轮轴正时齿轮（LH）→水泵带轮→进气凸轮轴正时齿轮（RH）→排气凸轮轴正时齿轮（RH）→张紧轮。
(7)安装正时带后，确认各正时标记对准。
(8)安装张紧轮。
(9)拔出自动张紧器固定销。
(10)顺时针旋转曲轴两周，等待5 min后在上止点（1缸压缩行程）检测自动张紧器的长度。
(11)检测长度是否是3.8～4. 5 mm之间，如图57所示。
(12)检查各正时齿轮是否在规定位置上。若不在规定位置上，则重新安装正时带和自动张紧器。
