2008~2011年大众途锐3.0T CASA柴油发动机正时校对
来源:本站整理  作者:佚名  2019-05-30 09:00:51

    1.正时链单元部件分解

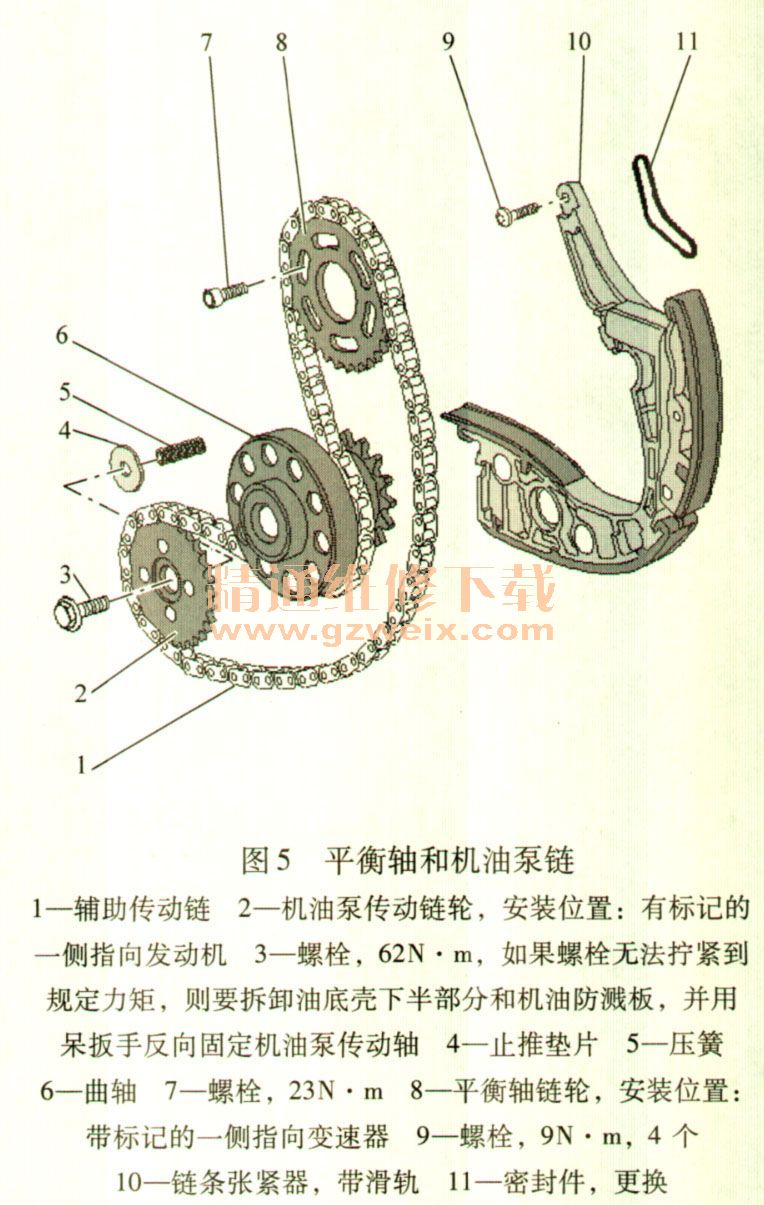

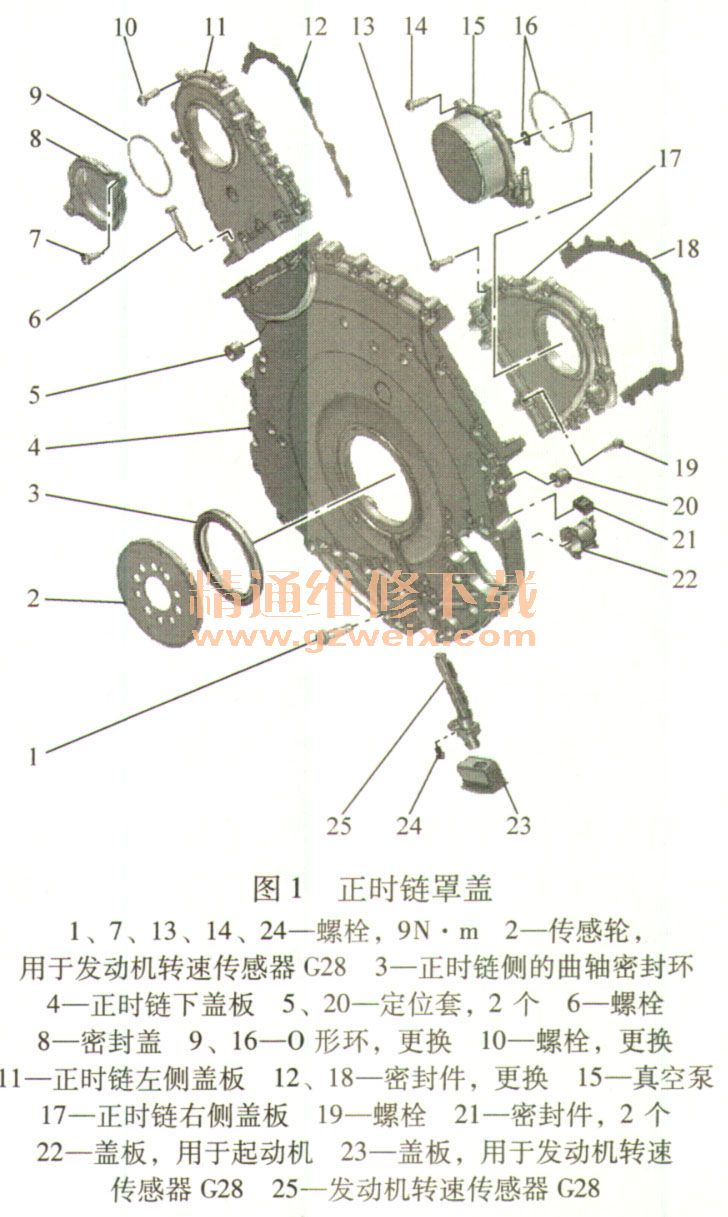

    发动机正时链单元部件如图1~图5所示。









    2.凸轮轴正时链单元拆装步骤
    (1)拆卸步骤变速器已拆下。小心不要损坏气门和活塞顶。仅在链条传动装置完整安装的情况下,才允许转动曲轴和凸轮轴。
    1)拆卸从动盘。
    2)拆卸正时链盖板。
    3)用两个旧从动盘螺栓(箭头)将扳手T40049安装在曲轴后,如图6所示。

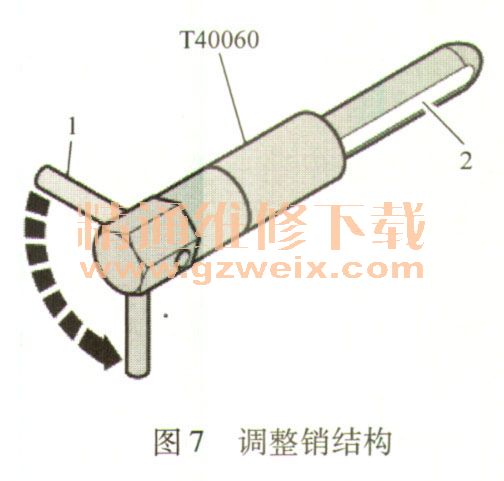

    调整销T40060有一处地方是扁平的(图中2处),使凸轮轴和气缸盖的插孔稍微错开一点就可以轻松插入调整销。首先插入调整销,使螺栓1横向对着凸轮轴中轴线。为了到达正确的上止点位置,螺栓1必须摆动90°(箭头),使螺栓垂直于凸轮轴中轴线,如图7所示。
