2006款本田雅阁发动机正时链条的拆卸与安装
来源:本站整理  作者:佚名  2013-04-13 16:45:04

本田雅阁(2.0L/2.4L/3.0L)发动机正时链条的安装步骤如下(注意:让正时链条远离磁场)。

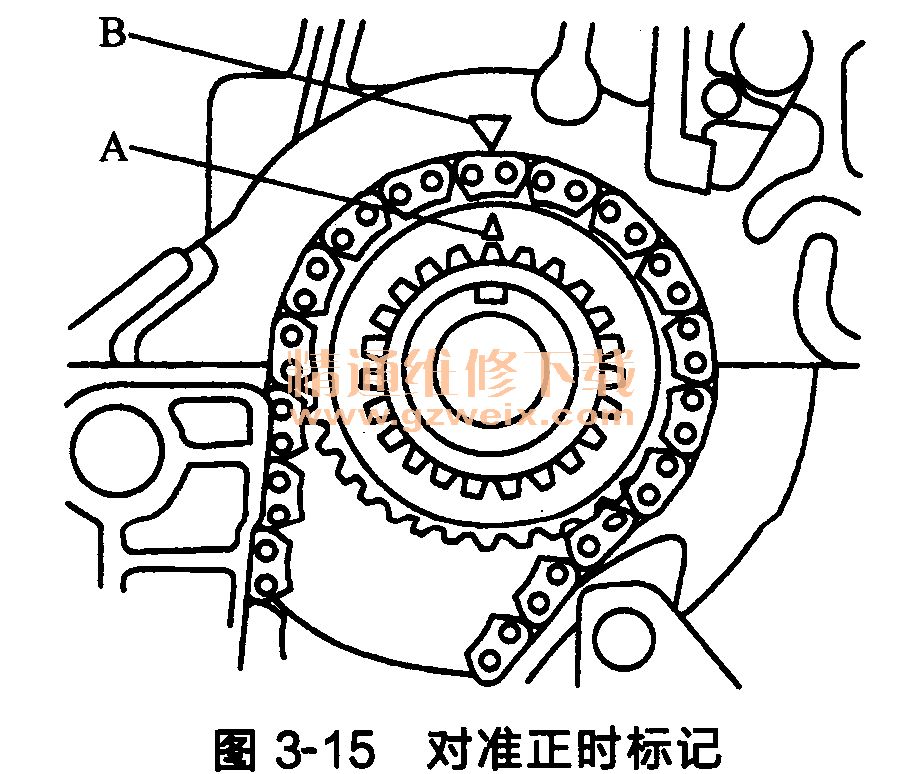

(1)将曲轴置于上止点(TDC)位置,将曲轴链条轮上的TDC标记A与发动机汽缸体上的指针B对准,如图3-15所示。

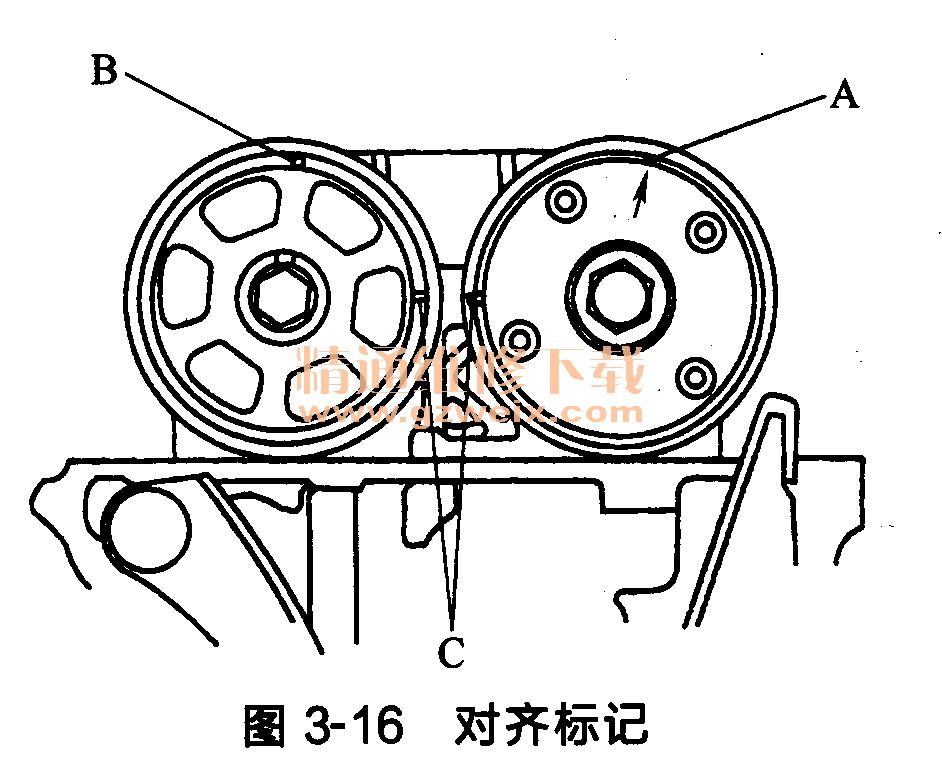

    (2)将凸轮轴置于TDC位置。可变气门正时控制(VTC)动作器上的冲孔标记A,以及排气凸轮轴链条轮上的冲孔标记B应位于顶端。将VTC动作器和排气凸轮轴链条轮上的TDC标记C对齐,如图3-16所示。

    (3)将正时链条安装在曲轴链条轮上,有色链节A要对准曲轴链条轮上的标记B,如图3-17所示。

    (4)在VAC动作器和排气凸轮轴链条轮上安装正时链条,冲孔标记A要与两个有色链节B对准(K20A7/K20A8发动机),如图3-18所示。

    (5)将冲孔标记A与两个有色链节B的中心对准,将正时链条安装到VTC动作器和排气凸轮轴链条轮上(K24A8发动机),如图3-19所示。

    (6)安装正时链条导板和张紧装置臂,如图3-20所示。

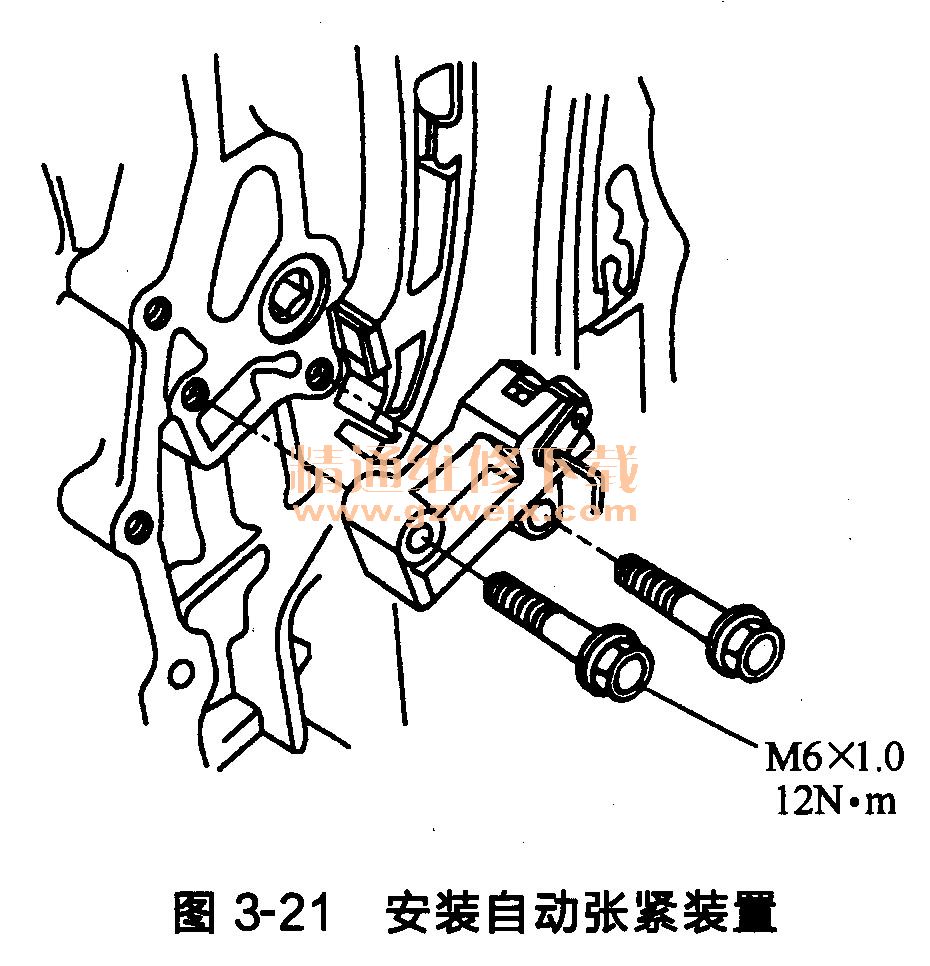

    (7)安装自动张紧装置,如图3-21所示。

    (8)安装正时链条导板,如图3-22所示。

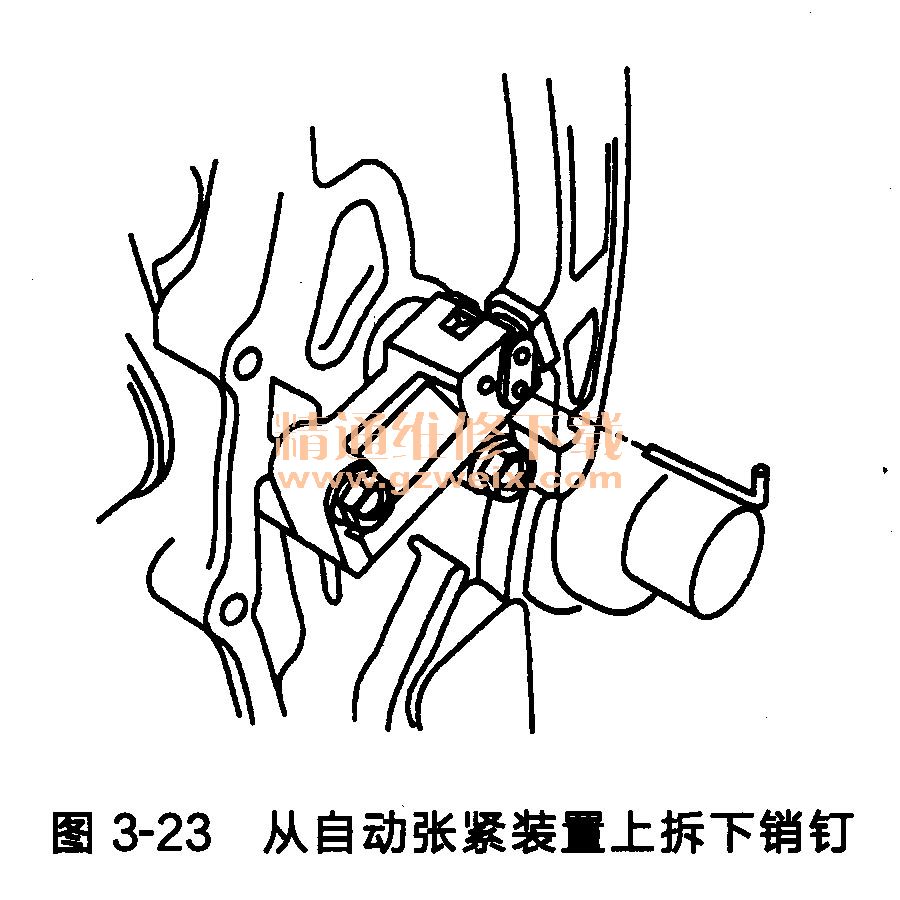

(9)从自动张紧装置上拆下销钉,如图3-23所示。
