一、TUCSON（途胜）轿车2. 0L发动机正时带部件识别
    TUCSON（途胜）轿车2. 0L发动机正时带部件识别见图1。

    二、TUCSON（途胜）轿车2. 0L发动机正时带拆卸步骤
    1）拆卸发动机盖。
    2）拆卸右前车轮。

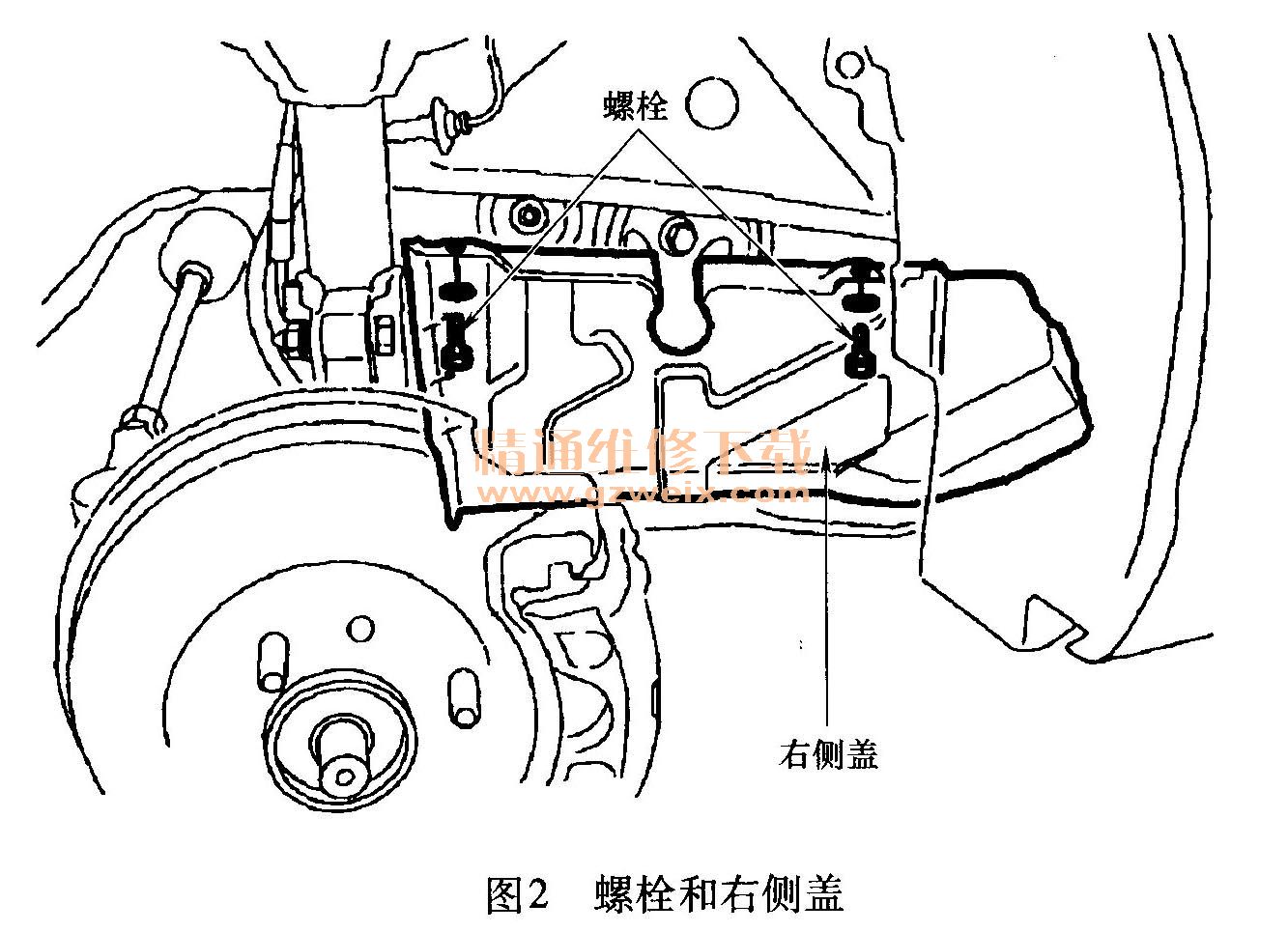

    3）如图2所示，拆卸右侧盖的2个螺栓和右侧盖。

    4）拆卸发动机装配支架：

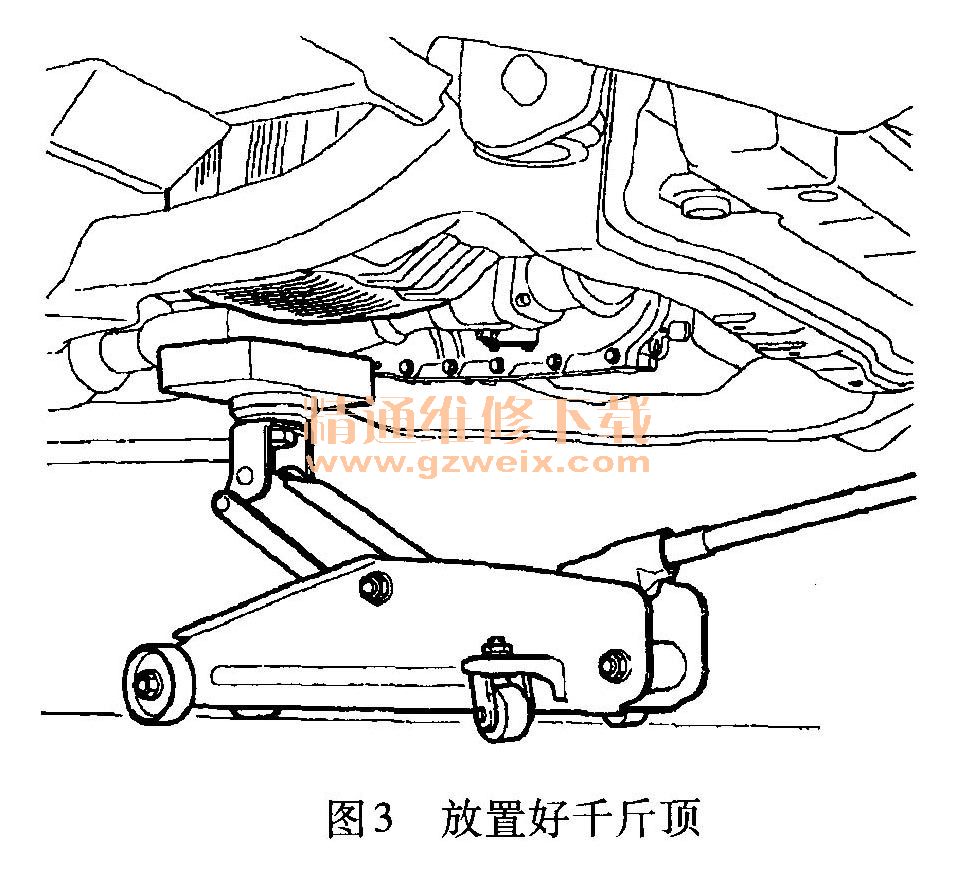

    ①把千斤顶放置到发动机油底壳处，千斤顶与油底壳之间要垫上木块，如图3所示。

    ②如图4所示，拆卸螺栓、螺母和发动机装配支架。

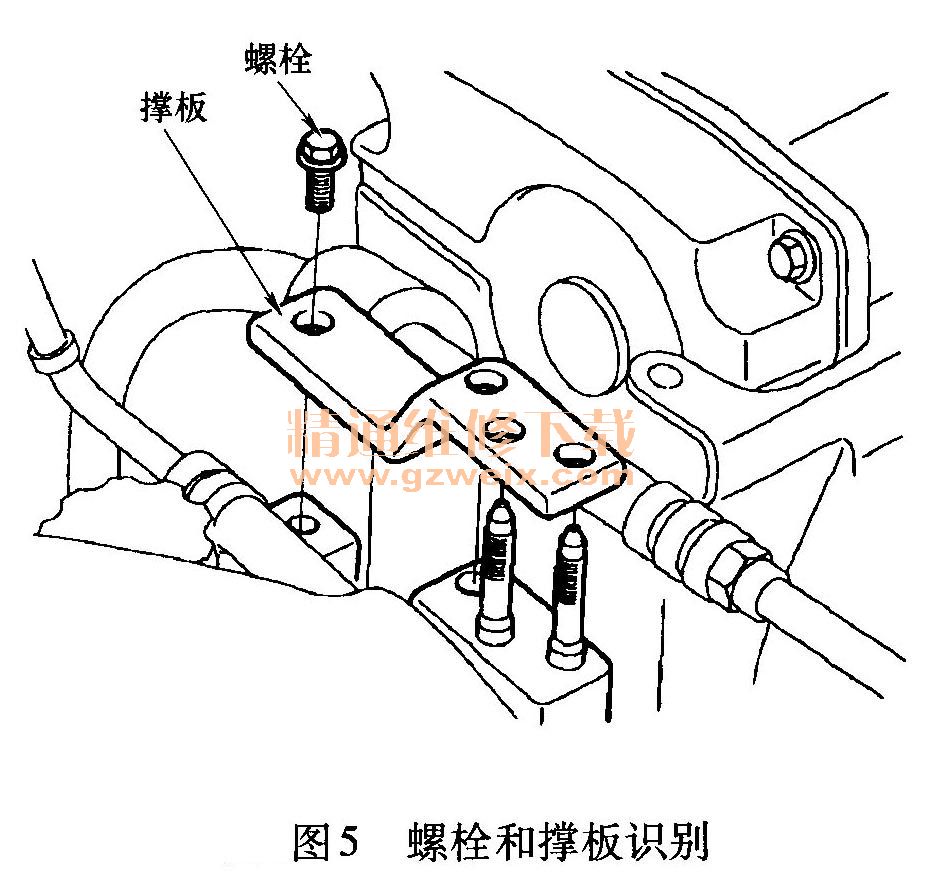

    ③如图5所示，拆卸螺栓和撑板。

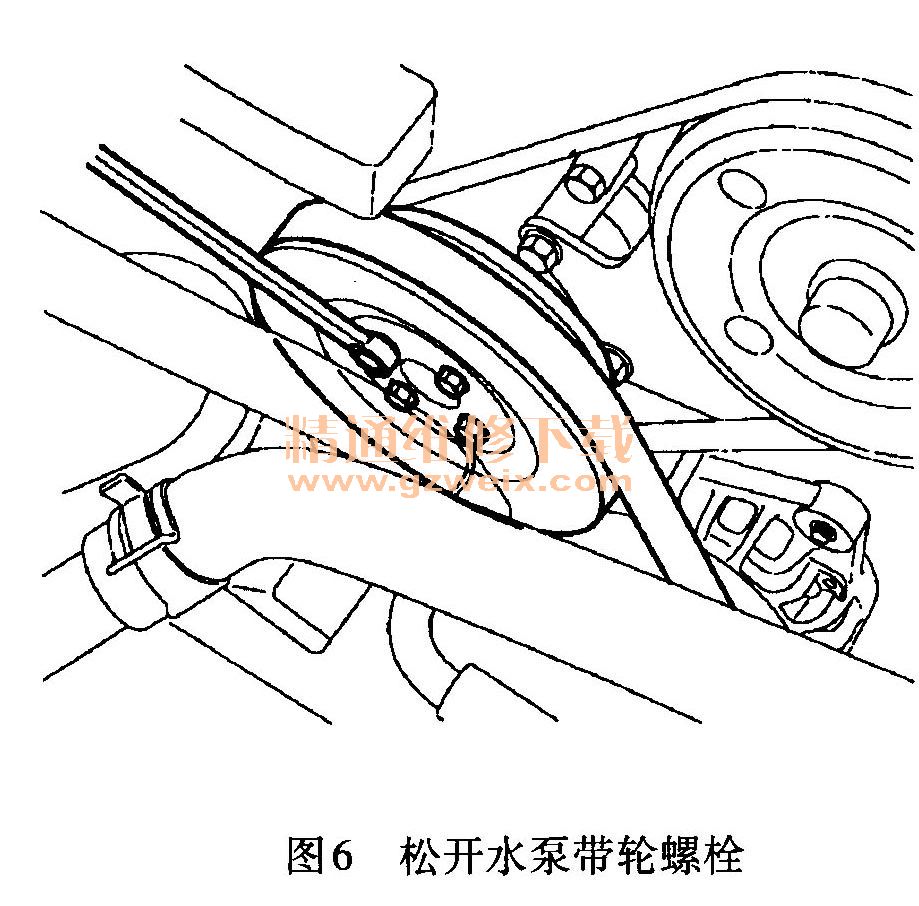

    5）如图6所示，暂时松开水泵带轮螺栓。

    6）拆卸交流发电机传动带。
    7）拆卸空调压缩机传动带。
    8）拆卸动力转向泵传动带。
    9）参照图6，拆卸4个螺栓和水泵带轮。
    10）如图7所示，拆卸4个螺栓和正时带上盖。

    11）如图8所示，转动曲轴带轮，将曲轴带轮上的导槽与正时带盖上的正时标记“T”对齐。

    12）如图9所示，拆卸曲轴带轮螺栓和曲轴带轮。

    13）如图10所示，拆卸曲轴法兰。
