捷豹(JAGUAR)X-TYPE 2.5L发动机正时校对方法
来源:本站整理  作者:佚名  2013-09-09 18:42:10

    一、X- TYPE轿车2.5L发动机正时链条拆卸
   1)拆卸发动机前盖。
    2)拆卸火花塞。

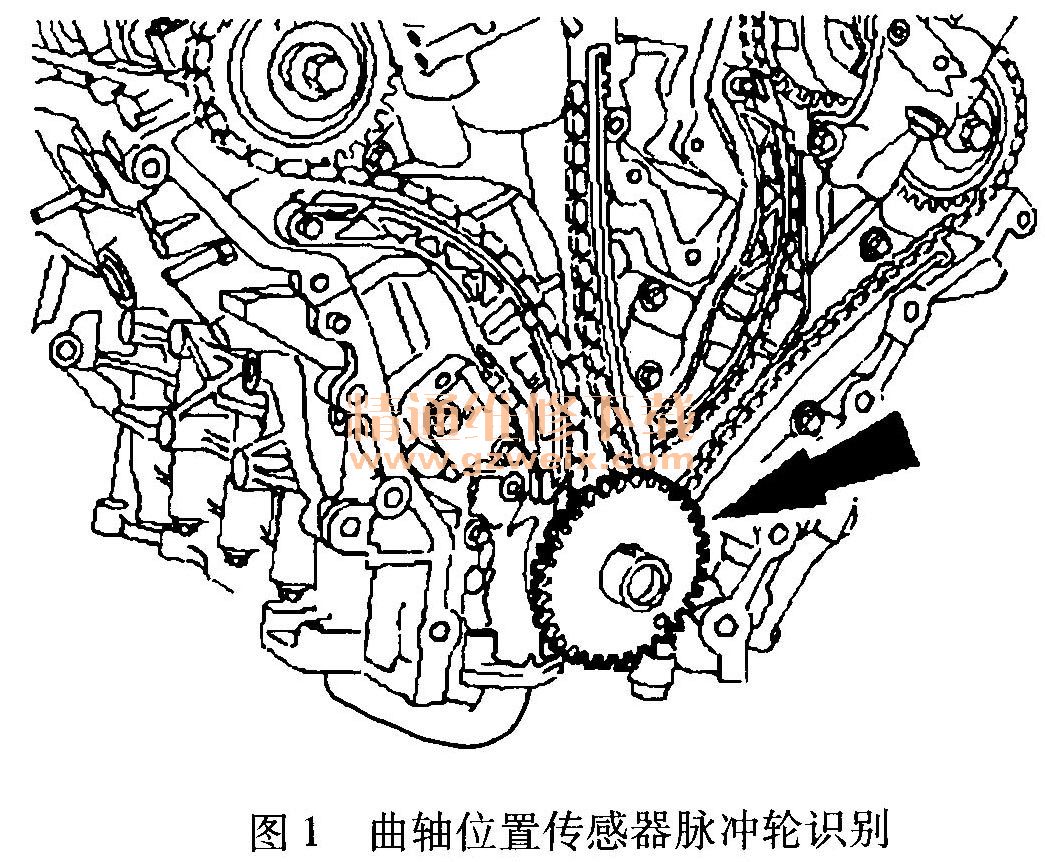

    3)拆卸曲轴位置传感器脉冲轮(图1)。

    4)安装曲轴带轮固定螺栓和垫圈,如图2所示。

    5)顺时针转动曲轴,直至曲轴键槽位于7点钟位置,右侧进气凸轮轴链轮上的正时标记位于1点钟位置,右侧排气凸轮轴上的正时标记位于8点钟位置,如图3所示。

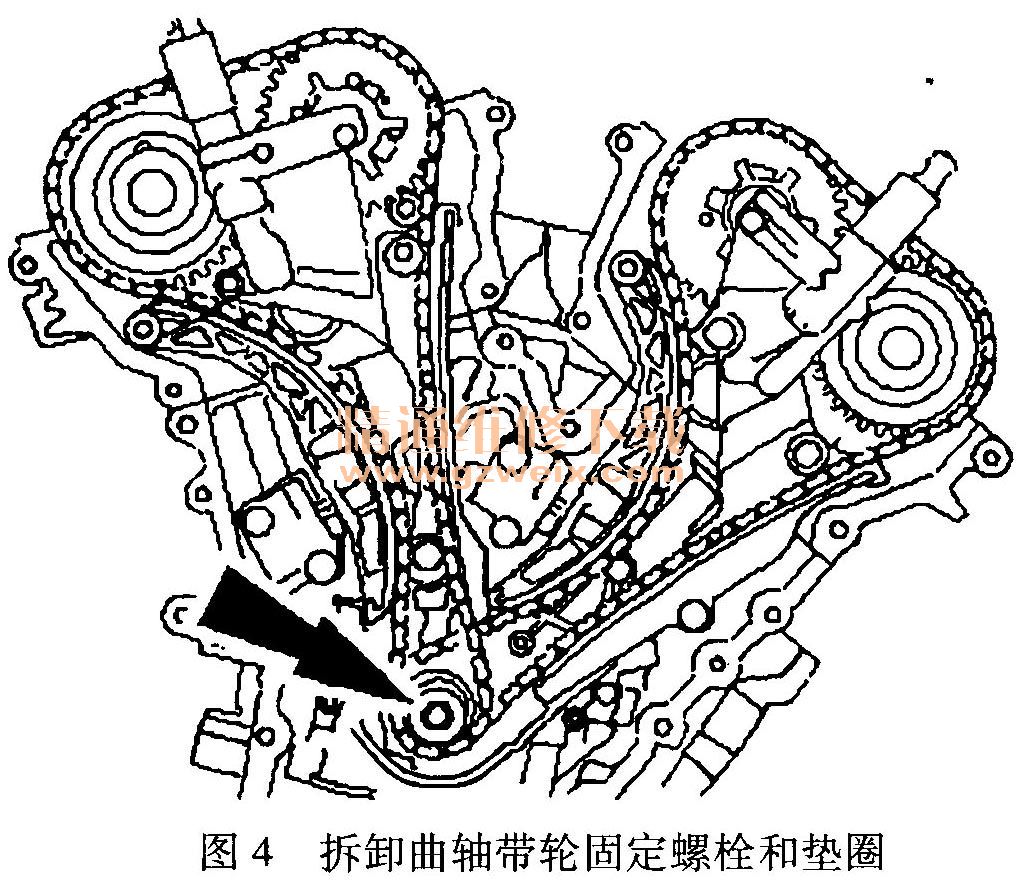

    6)拆下曲轴带轮固定螺栓和垫圈,如图4所示。

    7)拆下右侧正时链条张紧器,如图5所示。

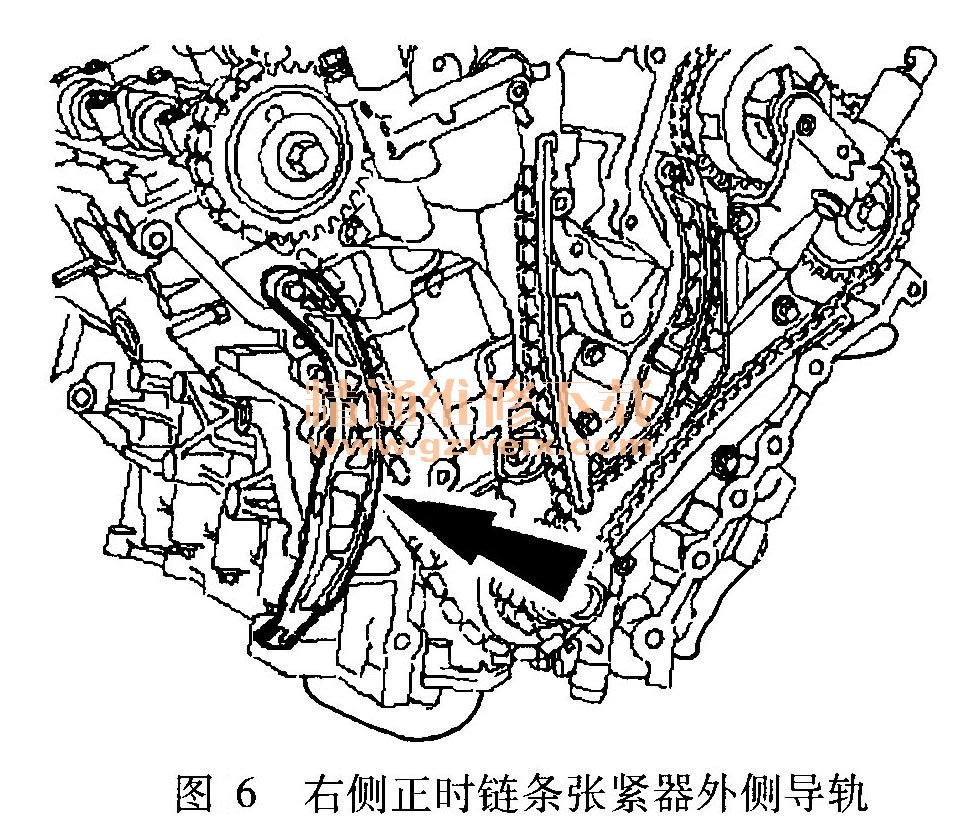

    8)拆卸右侧正时链条张紧器外侧导轨(图6)。

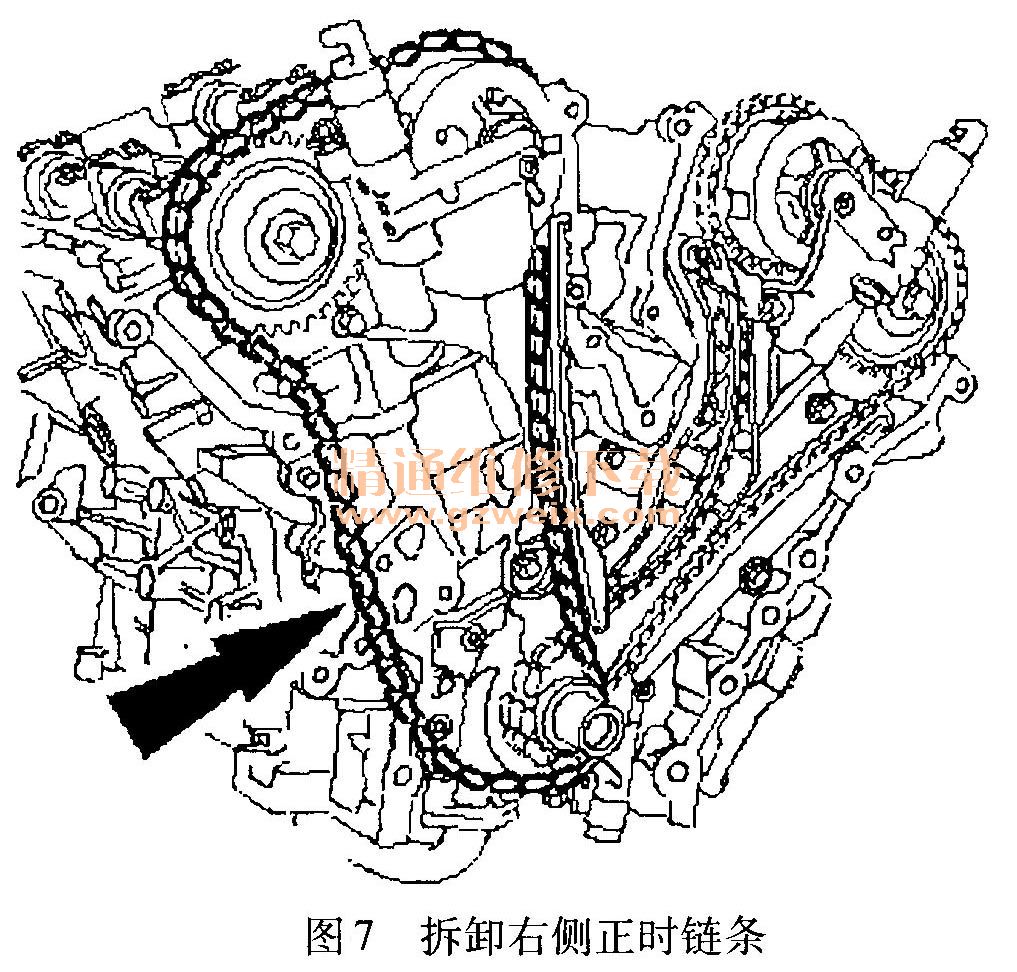

    9)拆卸右侧正时链条,如图7所示。

    10)拆卸右侧正时链条张紧器内侧导轨(图8)。

    11)拆卸曲轴外侧链轮,如图9所示。

    12)安装曲轴带轮固定螺栓和垫圈。

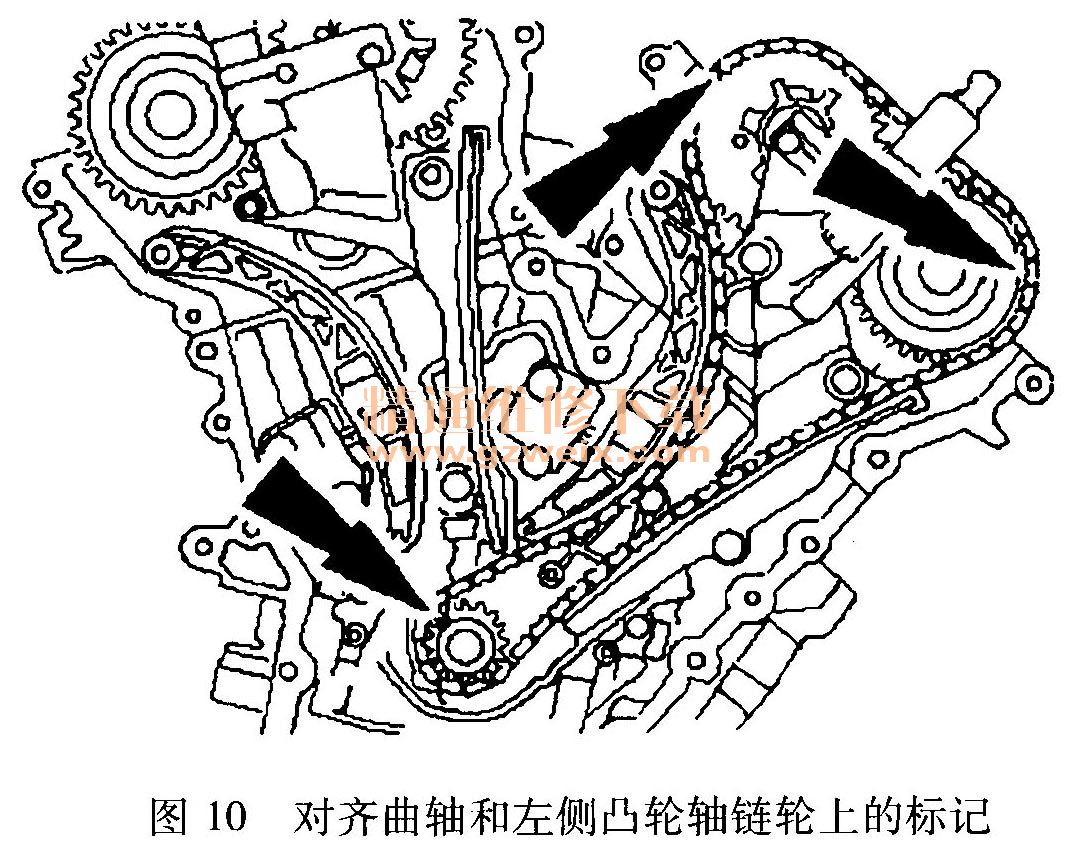

    13)顺时针转动曲轴,直至曲轴键槽位于11点钟位置,左侧进气凸轮轴链轮上的正时标记位于9点钟位置,左侧排气凸轮轴上的正时标记位于2点钟位置,如图10所示。

    14)拆卸曲轴带轮固定螺栓和垫圈。
    15)拆卸左侧正时链条张紧器,如图11所示。

    16)拆卸左侧正时链条张紧器内侧导轨,如图12所示。

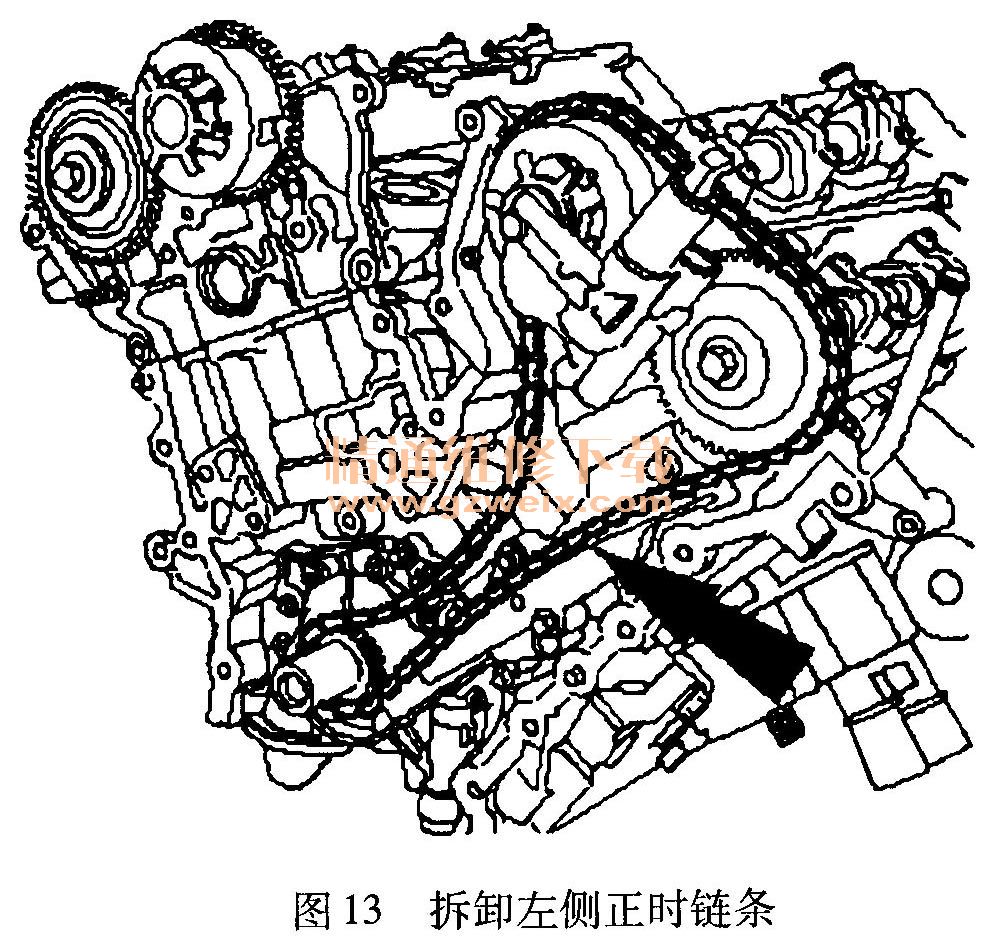

    17)拆卸左侧正时链条,如图13所示。

    18)拆卸左侧正时链条张紧器外侧导轨,如图14所示。

    19)拆卸曲轴内侧链轮,如图11-15所示。



[1] [2] [3]  下一页
