捷豹(JAGUAR)S- TYPE 3. 0L发动机正时校对方法
来源:本站整理  作者:佚名  2013-09-13 18:27:50

    1.正时链条拆卸步骤
    1)拆卸气门室盖。排放发动机冷却液。
    2)举升并支撑车辆。拆卸发动机附件传动带。降下车辆,拆卸散热器上部护罩。拆卸节气门体。
    3)拆卸散热器上部固定支架,从水泵上拆下冷却液管路总成。拆下进气歧管固定支架,拆下水泵。
    4)采用专用工具(专用工具号303-DO55)固定住曲轴减振器/轮。松开曲轴减振器/轮固定螺栓。用一只3爪拔具固定住曲轴减振器/轮内侧,拆下曲轴减振器/轮和固定螺栓。
    5)拆下发电机。排出发动机机油。断开空调压缩机线束插接器,拆下空调压缩机,但不要断开空调管路。拆下动力转向管路和动力转向系统支架。
    6)安装发动机支撑横梁(专用工具号303-021)并支撑发动机。举升并支撑车辆。拆卸动力转向架固定螺栓。拆卸4个横梁螺栓并拆卸横梁。拆卸将油底壳固定到变速器壳体的螺栓。拆下油底壳,将油底壳的密封垫废弃。
    7)拆卸燃油供油管路固定螺栓。拆卸发动机附件传动带张紧器。拆卸右侧惰轮和中央惰轮。拆卸动力转向泵上部螺栓。断开曲轴位置传感器插接器。举升车辆,拆下动力转向管路支架螺栓和动力转向管路。排出动力转向系统油液,然后拆下动力转向泵。

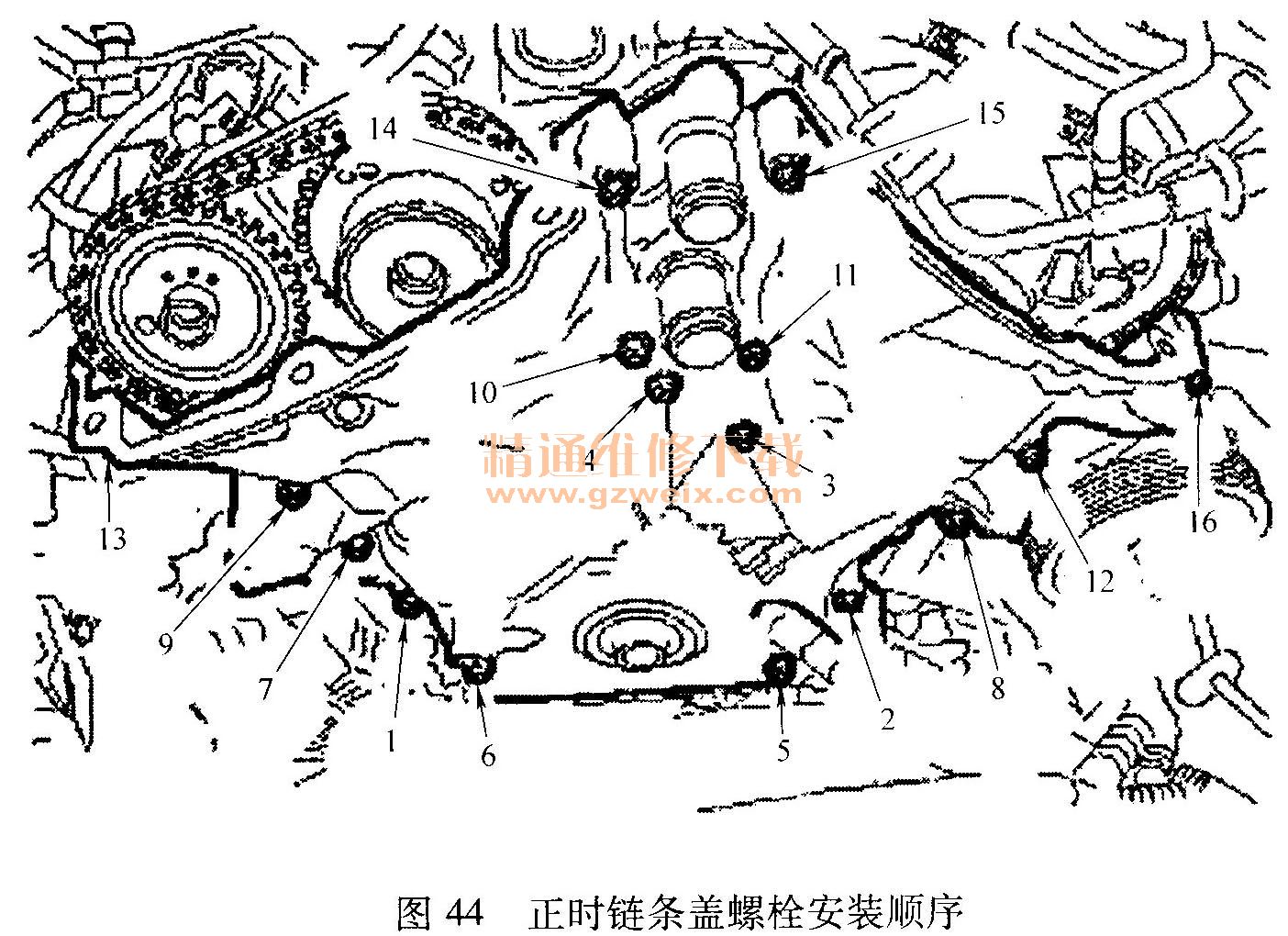

    8)拆卸正时链条盖固定螺栓,拆卸顺序必须与图44中所示的顺序相反,拆卸发动机正时链条盖。拆卸发动机线束,将正时链条盖密封垫废弃。

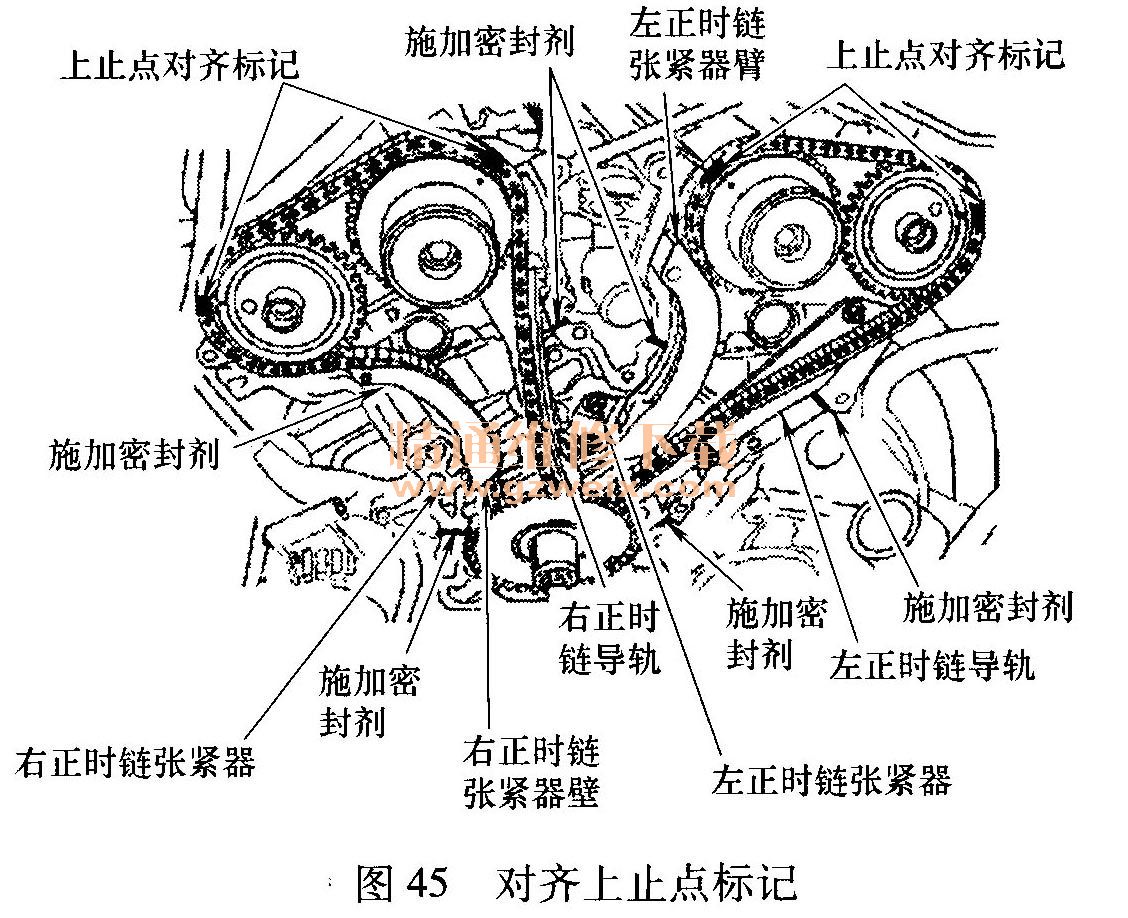

    9)安装曲轴减振器/轮螺栓和垫圈。拆卸火花塞,使发动机能自由转动。顺时针转动曲轴,直至标有颜色的正时链条链节与凸轮轴链轮和曲轴链轮上的上止点标记对齐,见图45。

    10)拆卸曲轴减振器/轮螺栓和垫圈。拆卸曲轴位置传感器脉冲轮。确保曲轴链轮标记与正时链条上的标有颜色的链节对齐。
    11)拆卸右侧正时链条张紧器和正时链条张紧器臂。拆卸右侧正时链条和正时链条导轨。拆卸左侧正时链条张紧器和张紧器臂。拆卸左侧正时链条和正时链条导轨。拆卸曲轴链轮。



[1] [2]  下一页
