伽玛JM-1168型调幅／调频立体声收音、自动回转卡拉OK放音汽车音响，无论是收音还是放音或者是卡拉OK话筒扩音均无声，但电源指示灯亮。
    分析思路：
    该机由十一块集成电路为主构成。其中：IC1 （TA7640AP）为AM和FM收音的共用集成电路；IC2 （TA7343）为立体声解码集成电路；IC5、IC6（两者均为TDA1520）为左、右声道音频功率放大集成电路；IC11、IC10（两者均为W7815）为稳压值为15V的三端固定稳压集成电路；IC9 （W7820）为稳压值为20V的三端固定稳压集成电路；IC4（BA3822LS）为图示音调控制集成电路；IC3 （LA3161）为双声道放音均衡放大集成电路；IC7、IC8（两者均为TA7366P ）为功率电平指示集成电路。
    收音电路的信号从IC2的⑧、⑨脚输出，经R13、R16电阻及两只1 N4148隔离二极管，分别加至C33、C34耦合电容的正极端。
    放音电路的信号从IC3集成电路的③、⑥脚输出，经R25、R27电阻，也分别加至C33、C34耦合电容的正极端。
    卡拉OK话筒放大电路的信号从VT13管的集电极输出，经C94电容、R75电阻、C121耦合电容、两只10kΩ电阻，分别加至IC4集成电路的22、21脚。
    由上述分析可看出，IC集成电路21、22脚以后的五段图示音调控制电路、等响度控制电路（由SA3、VT6、V17、VT8、C67、C69等组成）、音量控制电路（RP6-1、RP6-2）、音量平衡控制电路（RP6-3 ）、音频功率放大电路、扬声器电路是收音和放音及卡拉OK话筒扩音电路的共用部分。由于该机收音和放音及卡拉OK传声器功能均无声，估计问题就出在收音、放音和卡拉OK传声器的共用电路上。考虑到上述三部分功能均失效的情况下，电源指示灯亮，说明IC10、IC9稳压电路的供电是正常的，导致本例故障的原因可能有以下几方面：
    （1） IC4集成电路本身损坏，或其供电电压异常。
    （2）音频预放大电路的供电电阻R34开路或引脚呈虚焊或脱焊，C36电容击穿短路等。
    考虑到原因（2）引起故障时，由于卡拉OK放大电路的信号是未经音频预放大电路而是从IC4的21、22脚注人送至后级电路的，由于该机卡拉OK功能也失效，故原因（2）引起该故障的可能性不大，应重点先从原因（1）查起。
    检修方法：
    1．判断故障的大概部位

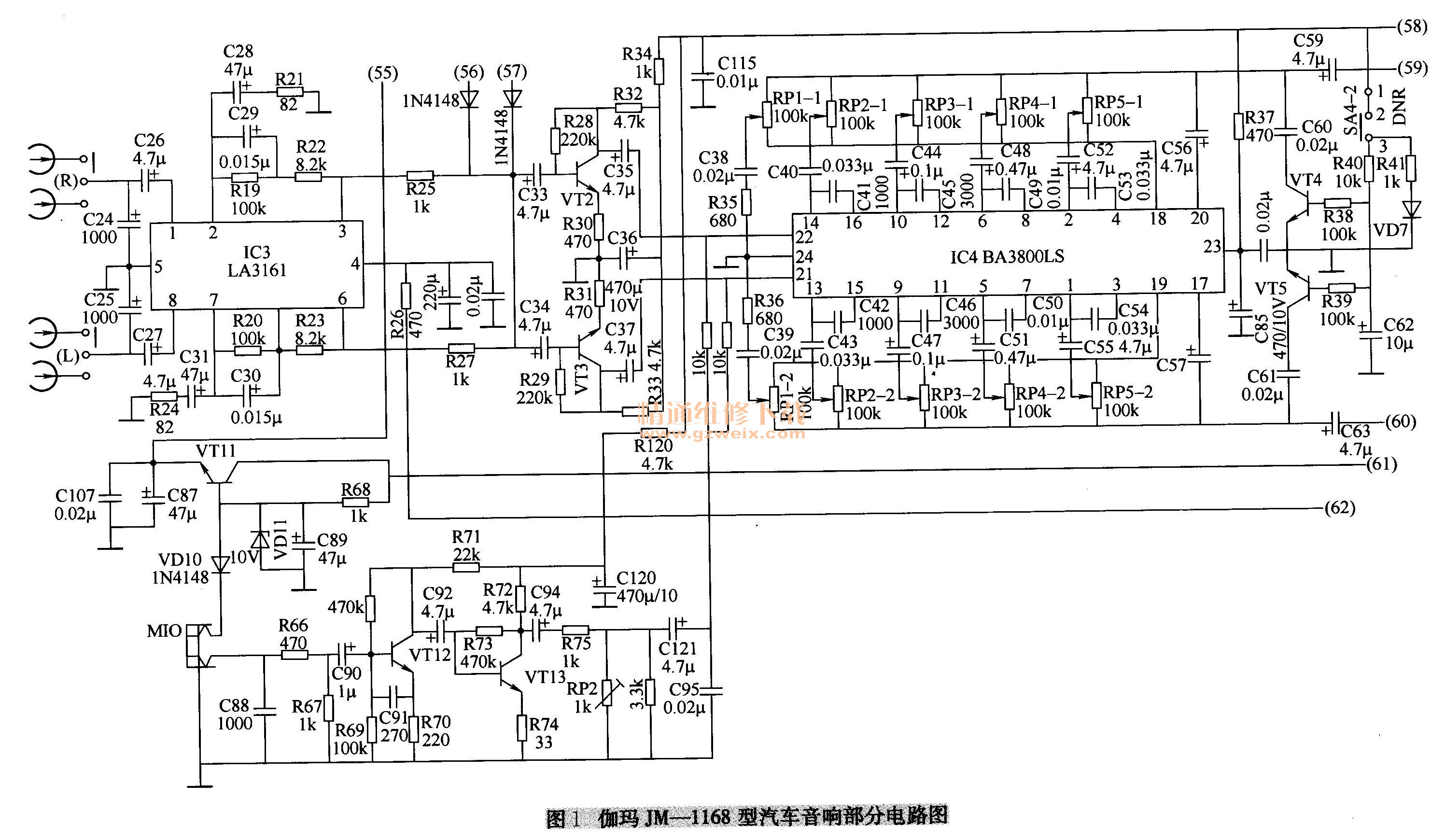

    在放音或收音状态下，手握螺钉旋具金属部位碰触IC4的⑩脚和⑩脚，扬声器中均有碰触干扰声；往前碰触IC4的22脚和21脚，扬声器中干扰声相当小，几乎听不见。由此说明，故障可能出在五段音调控制电路。本例相关部分电路如图1所示。

    2．检查五段音调控制电路
    （1）该机五段音调控制电路以BA3822LS集成电路为主构成，该集成电路引脚功能及实测数据见表1。

      （2）测量BA3822 LS集成电路各引脚工作电压，发现其多数引脚电压只有0.01V左右，23脚电压也只有1.1V左右，显然是不正常的。
    （3）从上面测得的电压来看，BA3822LS的23脚是供电电压输入端，该脚电压不正常，必然会导致该集成电路不能正常工作而引起其他引脚电压异常，故应进一步先查找⑩脚电压偏低的原因。
