    路虎车尾门锁销诊断
    车型:Discovery :3/LR3,汽车识别号系列:LA000001-LA513325。
    故障现象:工序1,执行器功能正常(可以听见声音),但尾门锁销没有反应;工序2,在按下外部释放把手时,尾门无法打开,而且听不到执行器的声音;工序3,尾门无法打开,而且手动干预失败;工序4,执行器没有反应。
    故障诊断:
    工序1:执行器功能正常(可以听见声音),但尾门锁销没有反应。
    1.目视检查锁销和索缆端部接头。

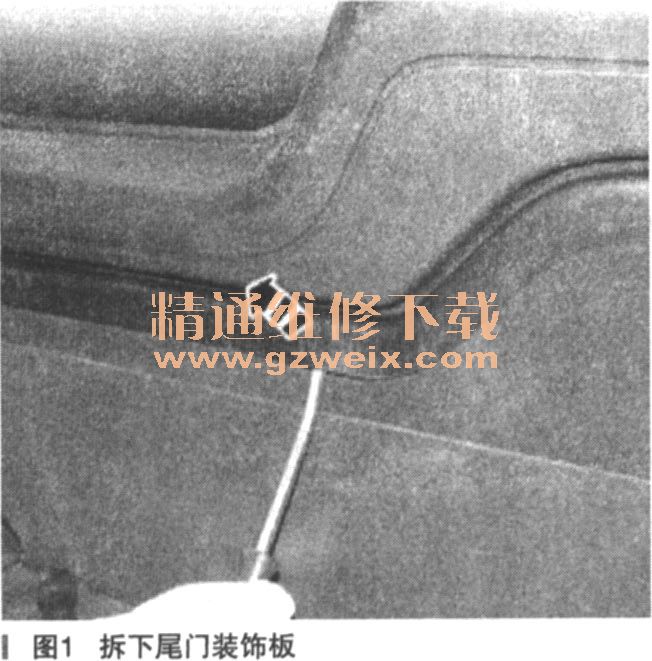

    拆下尾门装饰板检修锁销,小心地从尾门顶部下面撬起下尾门的地毯,这是包含下尾门释放按钮的装饰件。这是软点,从这里您可以将地毯装饰条从顶部护板中拉出(见图1 )。

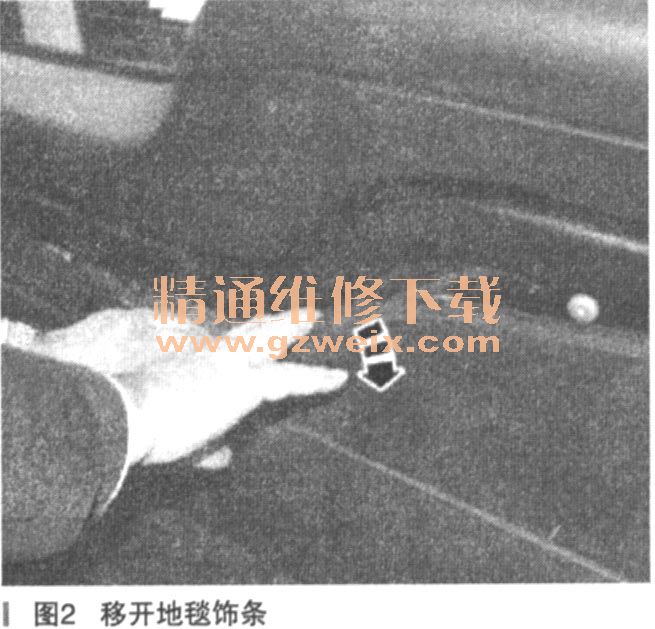

    2.将地毯饰条从尾门处移开,以便检修锁销、执行器和隔水板。拉开尾门装饰条护板,形成可穿过小型螺丝刀的足够空间(见图2)。

    3.切开隔水板以便检修尾门释放锁销。将小型平头螺丝刀插入隔水板中的孔,然后推动锁销内部的拉杆,打开尾门(见图3)。

    4.目视检查锁销和锁销索缆。
    5.索缆端部接头损坏或断裂。如果索缆端部接头已断裂(见图4),则只需更换开关组件(零件号111017470)。维修完成后,在重新安装尾门装饰条之前,确保更换隔水板(零件号EOT 500013)。

    6.从执行器上拆下索-MIN(见图5)。

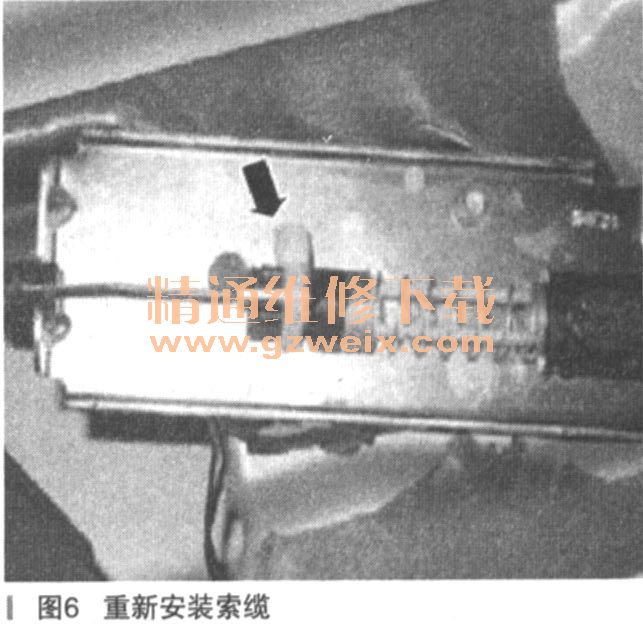

    7.如果索缆已脱开,重新安装索缆并用合适的索缆捆扎带固定。必须小心确保索缆已牢固固定,而且在执行该工序的过程中没有损坏执行器上的塑料卡箍(见图6)。

    工序2:在按下外部释放把手时,尾门无法打开,而且听不到执行器的声音。
    可否使用手动操作?

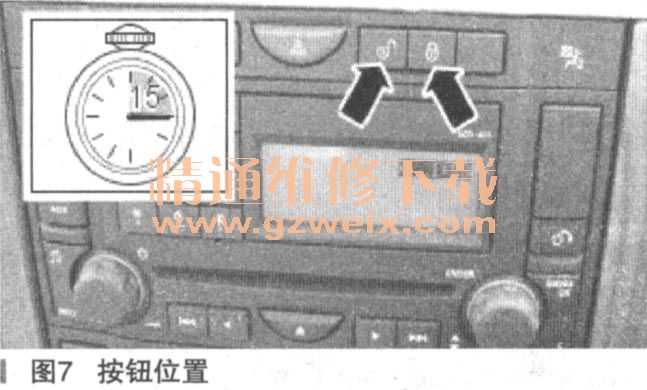

    若要手动干预控制尾门,同时按住仪表板上的锁止和解锁按钮15s(见图7)。如果手动干预成功,但外部释放按钮仍然不工作,则更换外部把手总成。

    工序3:尾门无法打开,而且手动干预失败。
    1.将地毯装饰条从顶部盖板中拉出。
    小心地从尾门顶部下面撬起下尾门的地毯,这是包含下尾门释放按钮的装饰件。这是软点,从这里您可以将地毯装饰条从顶部护板中拉出。
    2.将地毯饰条从尾门处移开,以便检修锁销、执行器和隔水板。拉开尾门装饰条护板,形成可穿过小型螺丝刀的足够空间。
    3.切开申水板以便检修尾门释放锁销。将小型平头螺丝刀插入隔水板中的孔,然后推动锁销内部的拉杆,打开尾门。
    4.拆除锁销和执行器。将电气接头重新连接到执行器上。按下外部释放按钮,检查执行器和锁销的动。作(见图8)。

    工序4:执行器没有反应。
    通过执行器接收的电气信号和良好的地面返回,确认电路的完整性。
    按下释放按钮,检查执行器的电气输入。如果执行器没有输入,则根据需要检查线路并维修。如果执行器输入正常,则根据需要检查接地线路并维修。如果电路正常且收到输入,但执行器没有反应,则更换执行器(零件号FUG 500010)。重新安装包括新隔水板(零件号EOT500013)在内的部件。
