凯歌4B20型调幅／调频立体声收音、放音汽车音响，小音量收音或放音均正常，开大音量放音时变调，收音时失真。
        分析思路：

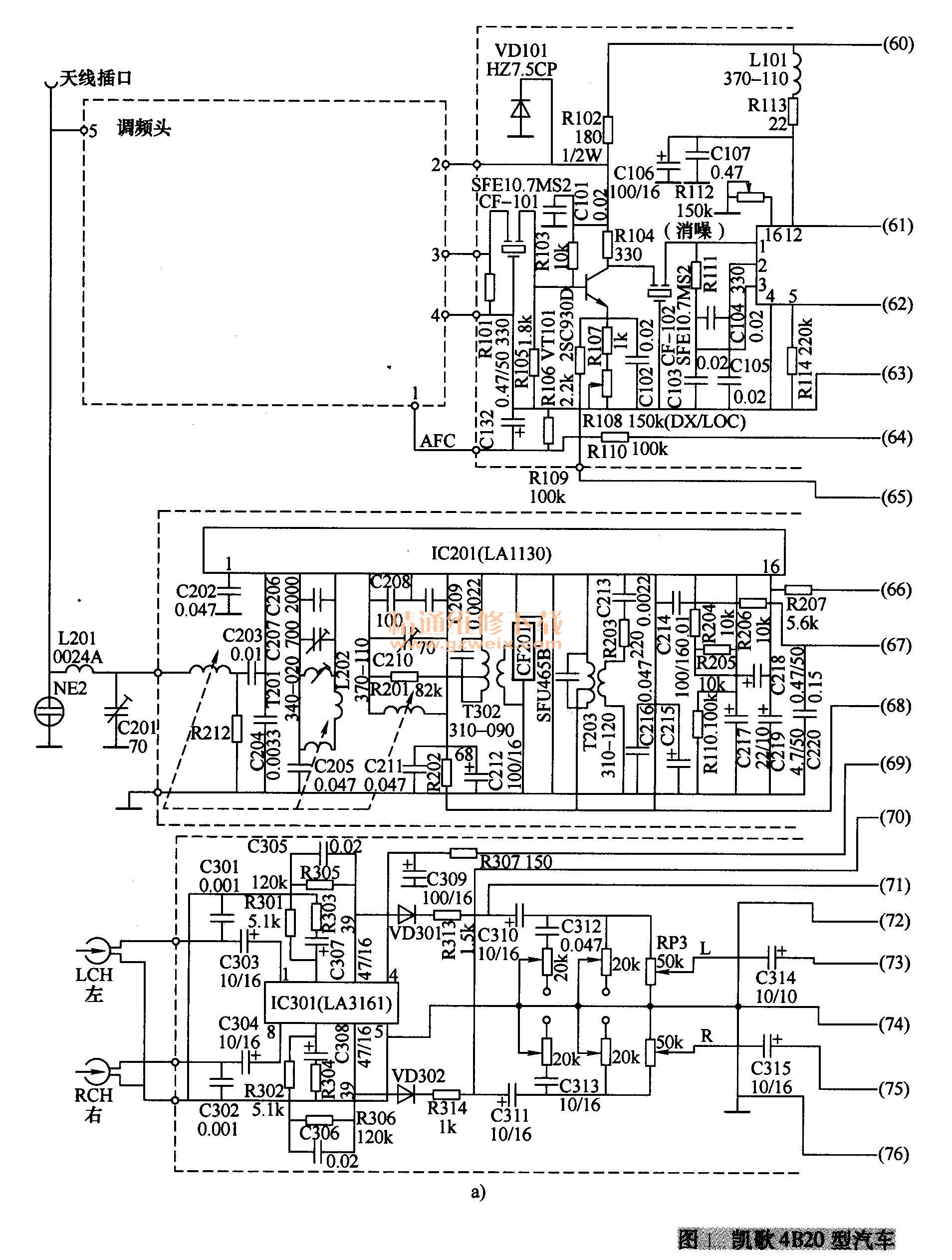

      凯歌4B20型汽车音响由五块集成电路为主构成，相关电路如图1所示。从图中可看出，C310、C311耦合电容及其以后的音调控制电路（由C312、C313等组成）、音量平衡控制电路、音量控制电路、音频功率放大电路（由IC302等组成）、扬声器电路是收音和放音的共用部分。由于该机收音和放音均出现异常，说明这部分收音和放音的共用电路可能有问题。当然，如果整机的供电电路异常时，也会导致上述现象，而这一点又是必须先排除的。检修时，可由此人手查起。


    检修方法：
    1．判断故障的大概部位
    首先开大音量进行放音，结果发现带速很慢。测量C329电容两端的电压下降至7～8V;关小音量时，电压恢复至12V左右。由此说明。问题可能出在电源输入电路。
    2．检查电源输入电路
    （1）仔细对电源输入回路中的C330、C329滤波电容进行检查，未发现明显损坏；检查滤波电感1301、1301，电源开关SA1，均未发现有问题。
    （2）在无法找出明显损坏元件的情况下，试在C329滤波电容两端再并联一只1000μF/16V的新电解电容器，试进行放音或收音，并开大音量电位器RP3进行试听，上述现象消失，说明故障与C329电容有关。
    （3）拆下C329电容测其充、放电指示并与正常电容进行对比，却未发现什么异常，但一换上试机，故障就会出现，估计其确实存在质量问题。
    3．故障处理
    将上述所并电容的两引脚剪短，将其焊在C329的位置后，修理结束。
    维修总结：
    此类开大音量时声音反而变小，甚至出现自激、失真等故障，一般主要是电源本身内阻变大引起的。开大音量时，电流增大，供电电压下降，当该电压下降至一定值时，就会出现上述故障。从本例检修所走的弯路也看出，判断容量值较大的滤波电解电容是否有问题时，最好采用替换法比较可靠，不会引起误判。
