凯歌4B23数字式调幅／调频立体声收音、自动循环放音汽车音响，用磁带放音正常；AM或FM波段收音也无问题，仅是FM波段收音时无频率显示。

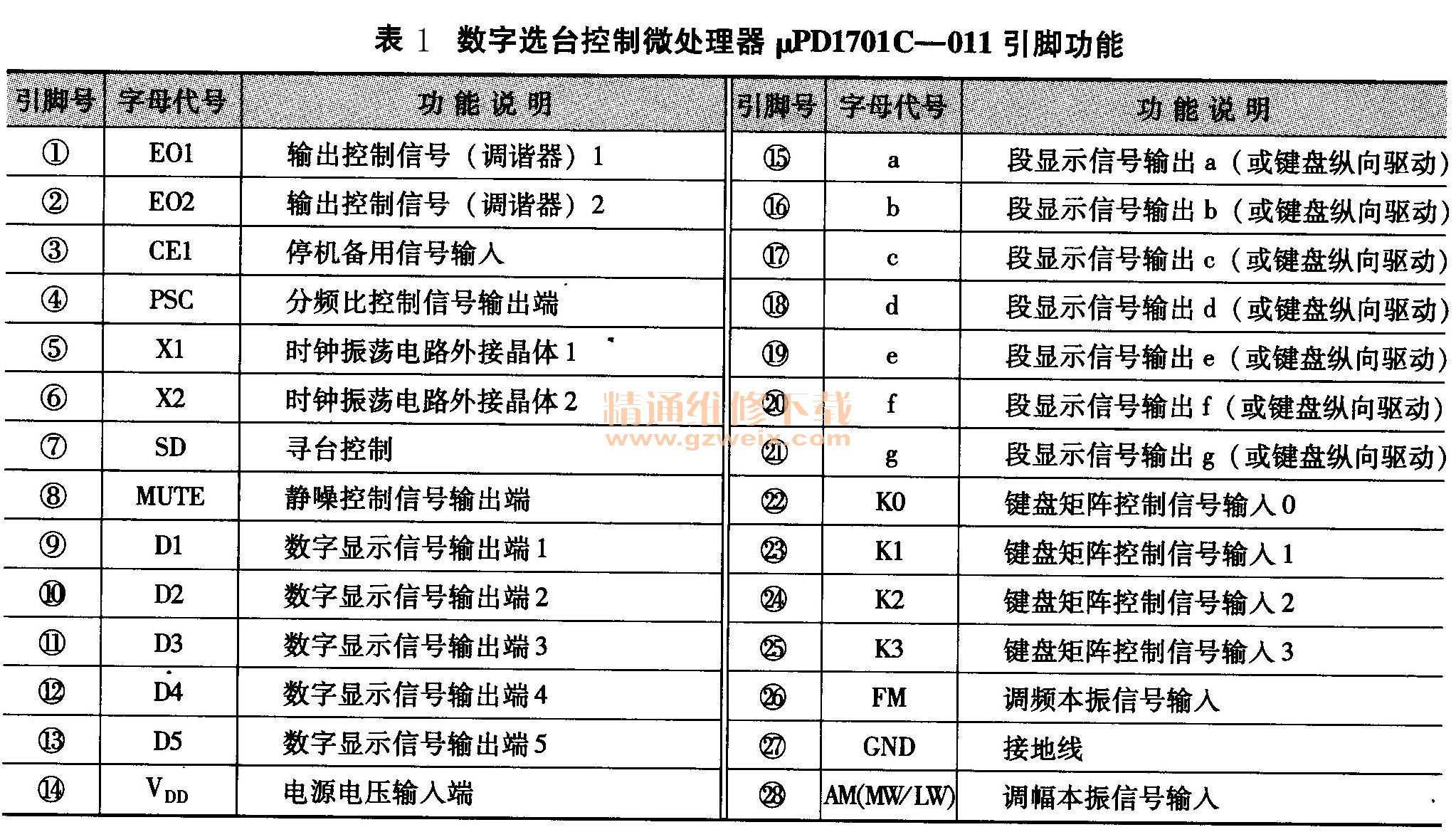

    分析思路：该机由微处理器μPD1701组成的接收电台选择控制盒频率显示电路是AM和FM波段的共用电路。该机AM波段收音和显示正常，说明这部分共用电路是正常的。微处理器μPD1701的各引脚功能见表1。从表中可看出，与FM波段接收频率显示有关的是26脚上的FM本振信号，如该脚无FM本振信号输入或输入的信号异常，均会导致FM波段收音无频率显示故障。

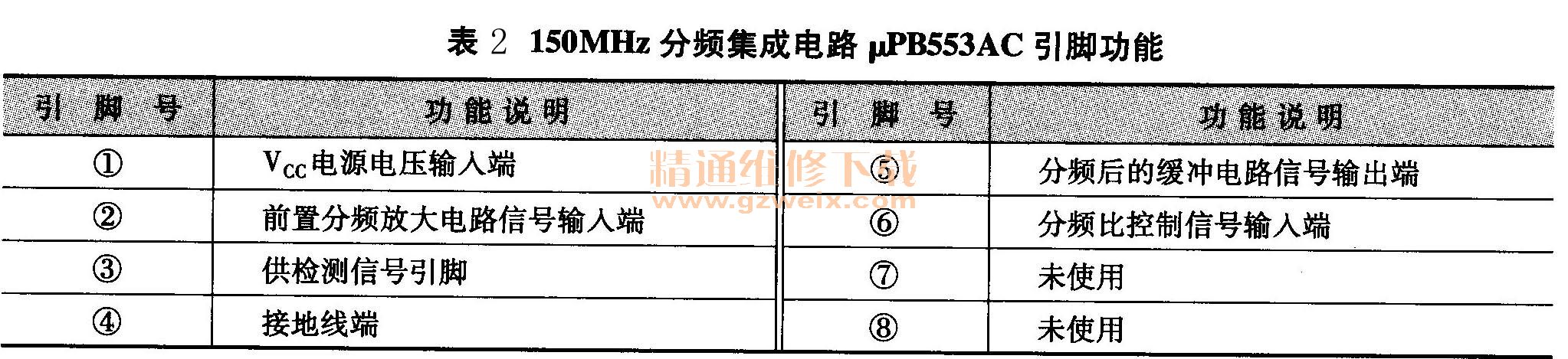

    该机本振信号的传输通路：调频头组件4TX8⑥脚输出的FM本振信号送至分频集成电路（150MHz分频）μPB553AC②脚，进入该IC内放大电路。放大后的信号经16分频后加至缓冲放大电路。经缓冲放大后的信号从其⑤脚输出（μPB553AC集成电路引脚功能见表2），经5C1电容耦合加至51C5集成电路的26脚。
    在上述信号的传输通路中，任一处出现异常使信号阻塞时，均会导致FM波段收音无显示故障。在检修时，应从这部分电路入手进行检查。

    检修方法：
    1.判断故障的大概部位
用示波器在FM波段收音状态时，测μPD1701 C-011微处理器26脚上的FM波段本振信号消失，但测μPB553 AC集成电路②脚上的FM波段本振信号基本正常。由此说明，故障出在μPB553 AC②脚至μPD1701 C-011 26脚之间的电路中。
    2．查找故障元件
    （1） μPB553AC②脚到μPD1701 C-011 26脚间的电路元件只有两个，即分频集成电路μPB553AC和信号耦合电容5C1。
    （2）用一只0.01μF的瓷片电容并接在5C1的两端，故障依然存在。说明故障与该耦合电容无关，估计是分频集成电路μPB553 AC本身损坏引起的。
    （3）用一只新的μPB553 AC集成电路焊上后，FM波段显示恢复正常，故障排除。
    维修总结：
    故障主要是分频集成电路μPB553 AC内部电路有损坏，致使FM本振信号在此处不能正常分频和输出，从而导致了FM波段收音无频率显示故障。
    另外，本例如检查μPB553 AC集成电路和耦合电容5C1均无问题，则故障大多为微处理器μpPD1701 C-011 26内部电路局部损坏。对此只有更换新的集成电路。
