天宝TB-7207型调幅/调频立体声收音、放音汽车音响,无论是收音还是放音,开机几秒或几分后,右声道就会出现连续不断的“喀啦啦”杂声,左声道工作基本正常,无此现象。
分析思路:

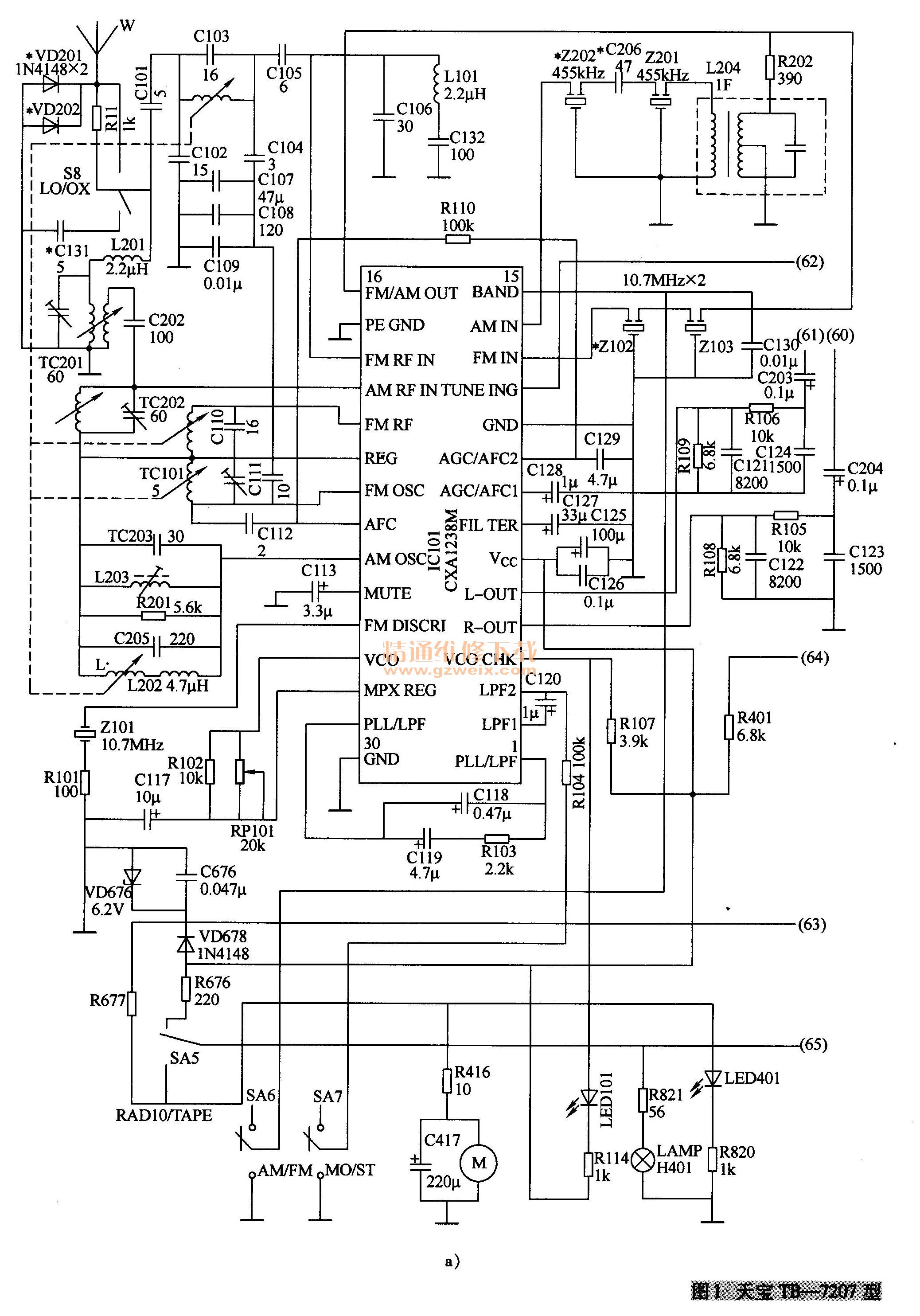

该机电路较为复杂,主要以三块集成电路为主构成,相关电路如图1所示。其中,CXA1238M (IC101)是日本索尼公司生产的高集成度调幅、调频、立体声解码单片收音集成电路。内含调幅变频、调幅中放、检波、本振、调频高放、调频变频、调频中放、鉴频和立体声解码电路;辅助电路有调谐指示、立体声指示、静噪调谐等功能。故CXA1238M在功能上完全替代了过去用得较为广泛的东芝TA三片机电路(即TA7325P、TA7640P、TA7343 AP )。它与日本索尼公司早期推出的高集成度单片调幅、调频、立体声收音电路CXA20029相比,两者功能虽然相同,但前者结构更为简单,将CXA20029的48脚四面引出脚扁平封装改为双列30脚直插式封装结构,并省去了价高、不易购到的76kH:晶体,从而大大方便了设计和工艺流程。外围元件也很少,除只需调整一只调幅中频变压器和一只19kHz立体声导频微调电阻外,其他部分均不用调整,从而给大量生产和维修带来了很大方便。
CXA1238M集成电路的引脚功能及实测数据见表1。
IC401 (RPC 1032 H)及其外围的有关元件构成了磁带放音左、右声道均衡放大电路。
IC701 (HA3001)及其外围的有关元件构成了收音、放音功率放大电路。
该机收音电路的信号是从IC101集成电路的⑤(右声道音频信号)脚和⑥脚(左声道音频信号)输出,经R105、R106电阻→C24、C203电容耦合,到达耦合电容C45、C416的正极端;放音电路的信号是从IC401的③、⑥脚输出,经R411、R404电阻。VD402、VD401隔离二极管后也加至C415、C416耦合电容的正极端。
由上分析可看出,C415、C416耦合电容及其之后的音调、音量、音量平衡控制电路、功率放大电路以及扬声器电路是收音和放音的共用部分。由于该机无论是收音还是放音均异常,说明故障可能就出在与收、放音均有关系的电路中。考虑到左声道工作正常,说明这部分共用电路的供电是正常的,问题仅出在与右声道收、放音有关的电路中,这部分电路就是从C416耦合电容到右声道扬声器之间的电路。检修时,可先判断出故障是在音量电位器之前还是在其之后。
检修方法:
1.判断故障的大概部位
在收音或放音状态故障出现时,将音量电位器关至最小,杂声会消失,由此初步判断问题可能出在右声道音量电位器之前的电路中。
2.检查右声道音里电位器之前的电路
(1)右声道音量电位器RP801- 4→耦合电容C416之间的电路元件没几个,仅涉及C416耦合电容、R806电阻、音调控制电位器RP801-2和C802电容。
(2)在不通电情况下,对上述所涉及的元件进行检查,均未发现有不正常现象。至此,使检修陷人了困难。
(3)考虑到耦合电容不良时,也会出现类似情况,但更换C704耦合电容后,故障依然存在。最后只得回过头来检查一下功放电路。
3.检查功率放大电路
(1)用万用表DC档测量功放集成电路HA13001 (IC701)各脚电压,发现12脚电压不稳定,会随着杂声在4.3~6.5V间变化;④脚电压也有很微小变化(HA13001集成电路引脚功能及实测数据见表2),若不仔细看,不容易发现。
(2)仔细分析这几只引脚,IC701的12脚是右声道功放电路的信号输出端,④脚为右声道功放电路信号输入端。当输入端出现异常时,必然会影响到输出端,所以先找出④脚电压变化的原因。
(3)检查④脚端外接元件C706,发现其有漏电阻存在,其值在58kn左右跳变。用一只新的100pF的瓷片电容换上后,右声道杂声消失,故障排除。
维修总结:
如根据此机故障现象判断,往往会得出功放电路工作正常,故障出在音量电位器之前电路的错误判断(例如本例检修中所走过的弯路),从而使检修陷人困境。
C706右声道音频信号放大器信号输入端的旁路电容,当其严重漏电、且漏电阻值呈不稳定变化时,这就等于在右声道IC701④脚加了一只干扰源,使机器产生“嚓啦啦”杂声。将音量电位器关小后杂声消失,这是因为④脚所接的这只干扰源通过耦合电容C704到电位器RP801-4中心滑臂交流接地了。本例在检修时忽略了这一点,从而使检修走了弯路。
