天宝TB-860型调幅／调频立体声收音、自动返带放音汽车音响，放音功能正常，AM波段收音也无问题，但FM波段立体声收音时立体声指示灯不亮，也无立体声效果。
    分析思路：

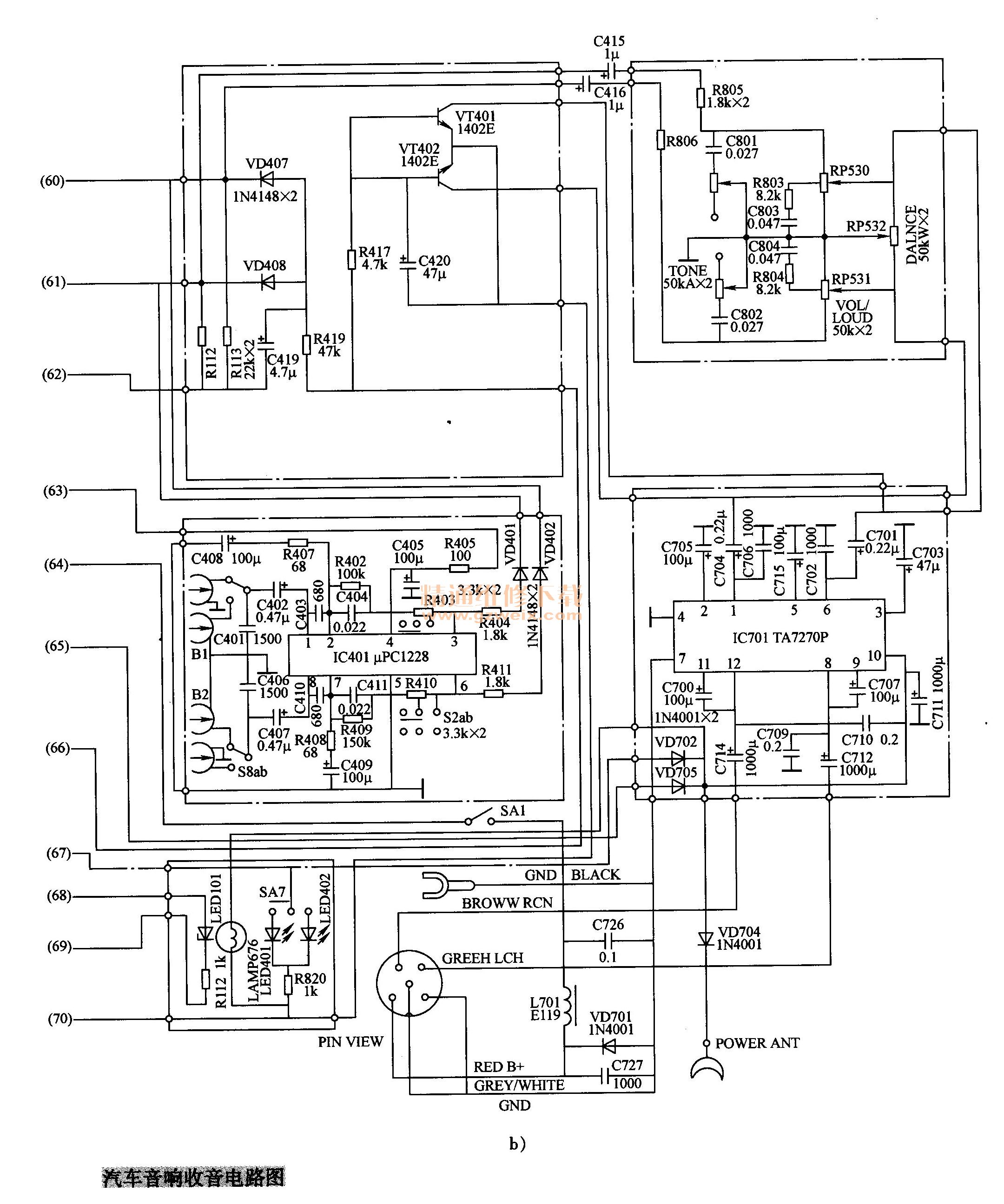

    该机以三块集成电路为主构成，相关电路如图1所示。其中，IC 101 （CX20029 ）为AM、FM立体声收音单片大规模收音集成电路；IC401 （μPC 1228）为放音均衡放大集成电路；IC701 （TA7270P）为音频双声道功放集成电路。



    由于立体声指示灯不亮的同时也无立体声效果，故LED发光二极管损坏的原因不考虑，主要应从无立体声效果的原因着手检测。其主要原因如下：
    （1） CX20029集成块内的压控振荡器VCO停振，导致立体声不能正确地分离出。
    （2） CX20029集成电路内与立体声解调电路有关的电路局部损坏。
    检修方法：
    1.判断故障的大概部位
    测量C-X20029集成电路12～16脚电压，结果发现其15、16脚电压与正常值不符且波形也不对。由此说明，故障可能是由于压控振荡器停振引起的。
    2．检测VCO振荡电路

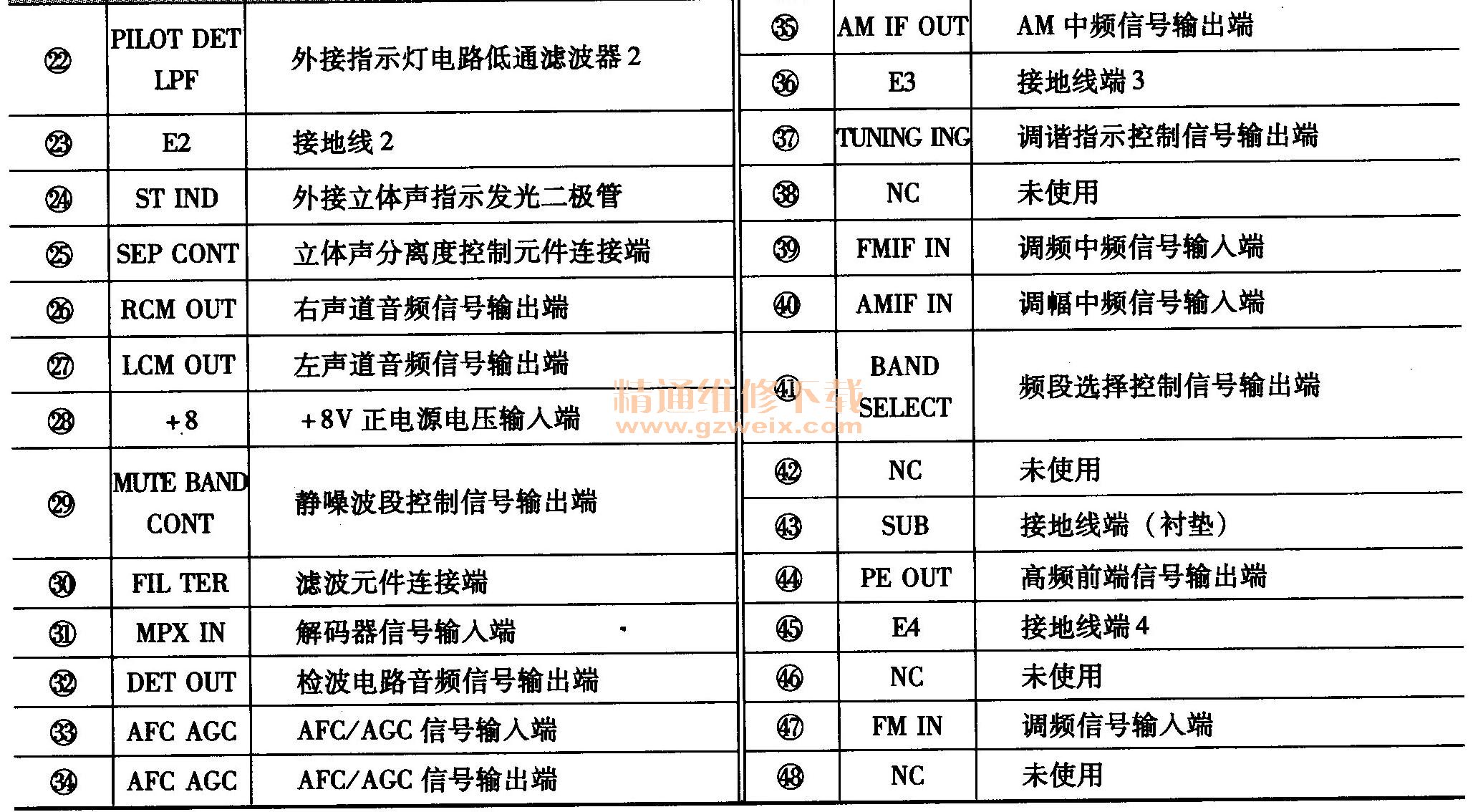

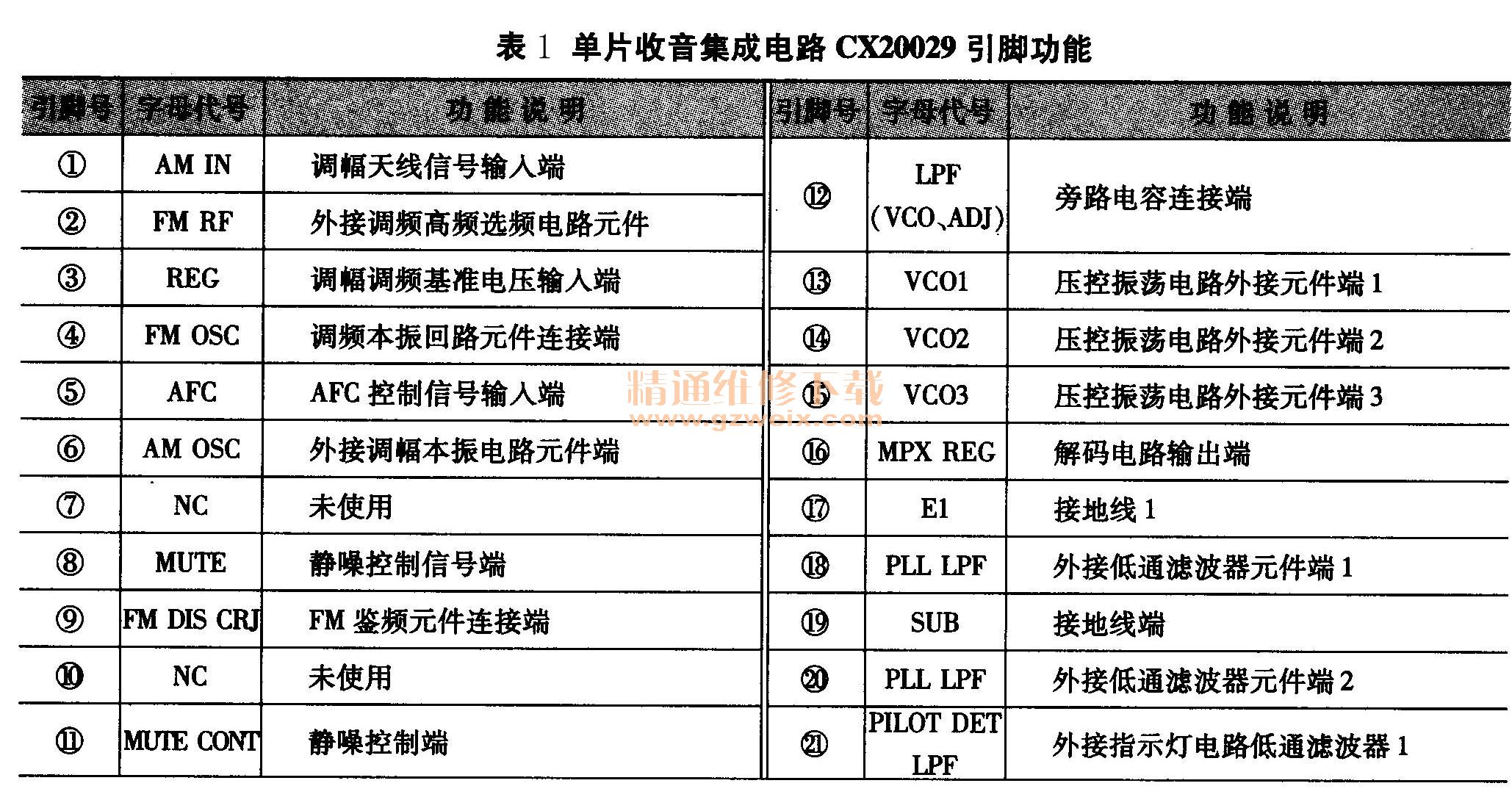

    集成电路CX20029各引脚功能见表1。从表中可看出，其13～15脚，为VCO压控振荡器外接元件连接端，对这几只引脚外接的C115、C116、RE101晶振等进行检查，结果发现RE101晶振元件失效。



    3．故障处理
    RE101晶振元件的型号为CF76K，是一种振荡频率为76kHz的陶瓷滤波器。用一只同型号的新拓kHz晶振换上后，故障排除。
    维修总结：
    本例的故障主要是由于CF76K晶振失效引起的。该机立体声解调电路（在集成电路CX20029内部）中使用的19kHz开关信号，是由压控振荡器启振后产生的76kHz VCO信号经IC内部的四分频电路分频后得到的。当VCO电路停振以后，立体声解调器就不能分离出左、右声道信号，由此必然会导致上述故障现象。
    对于本例的这种故障，检修时先检测CX20029集成电路12～16脚外接的元件，尤其应重点检查RE101 （CF76K）晶振元件。有时还发现，将该晶振元件反个方向连接后，就可使问题得到解决，估计原因可能是压控振荡器的“捕捉范围”处于临界状态所致。另外，当C116、C115电容的介质损耗变大、漏电、也易造成压控振荡器停振，从而使立体声不能分离出。
    需要指出的是，集成电路CX20029不同于TA7343、LA3361等组成的立体声解码电路。前者在立体声指示灯开路的情况下FM立体声可正常地分离出，即在立体声指示灯不亮时，立体声电路照常工作。因此，如发现立体声指示灯亮，而立体声不分离，则应怀疑CX2002926、27脚后面电路有间题，例如音量电位器L路与R路连在一起了，此时放立体声磁带的节目也变成了单声道，这也是该故障最明显的特征。
