天宝TB-700型调幅／调频立体声收音、放音汽车音响，用磁带放音正常，AM波段收音也无问题，但FM波段立体声收音时无立体声效果。
    分析思路：
    导致无立体声效果故障的原因主要出在调谐器中放电路和立体声解码电路。
    1．中放电路、调谐器电路增益低
    当中放电路、调谐器电路增益变低以后，就会导致IC201⑦脚输出的复合立体声信号弱，解码集成电路IC202②脚输入信号过弱，使晶振电路动作，强迫压控振荡电路停振，从而迫使解码电路自动转至单声道工作，因而失去立体声效果。
    2．立体声解码电路工作
    立体声解码电路故障主要包括解码集成电路μLPC1026C的损坏和外围元件损坏。
    外围电路故障主要表现在压控振荡器的自由振荡频率时间常数不对，即14脚外接的C210电容、R212电阻、RP201有故障或RP201失调。12、13脚外接的低通滤波器故障使IC内电路（相位比较器和导频检波）工作失常，从而转人单声道状态。当然，tLPC1026C②脚的信号输入过程中的故障也会导致无立体声，这一点也不能忽视。
    检修方法：
    1.判断故障的大概部位
    从同一型号的天宝TB700型机的l、PC 1028 H集成电路⑦脚引出立体声信号，加到故障机C207电容的正极端（应断开C207负极与原故障机μPC 1028 H⑦脚的边线），试接收立体声节目，故障依然存在。由此说明，故障出在立体声节目电路。
    2．检查立体声解码电路

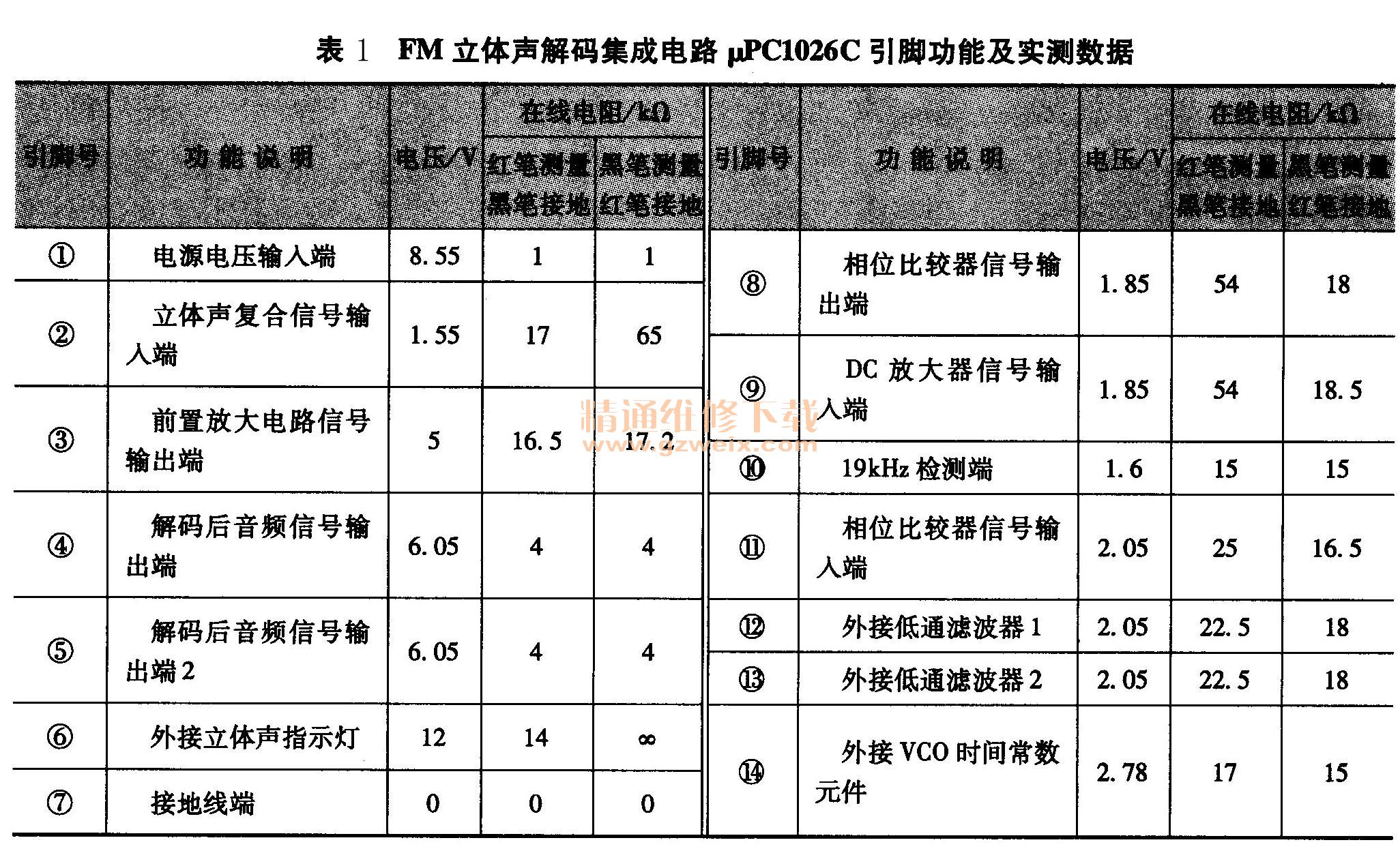

    该机立体声解码电路由IC202 （wPC1026C）集成电路为主构成。该集成电路的引脚功能及实测数据见表1。

    在这部分电路中，μPC 1026 C14脚外接VC0振荡电容C210和频率调整元件R212、RP201;12、13脚外接的C211、C212、R213构成双时间常数低通滤波器，是副载波恢复电路鉴相器1的低通滤波器；⑧、⑨脚外接的C214电容为鉴相器2的低通滤波元件；⑥脚外接的LED204为立体声指示发光二极管。当机器接收到立体声调频广播时，⑥脚由高电平变为低电平，可直接驱动该发光二极管发光。R218为LED204管的限流保护电阻；SA4为调频单声道／立体声转换开关。当SA4转换到单声道位置时，⑧脚为低电平，内部的VCO停振，此时⑥脚为高电位，LED204熄灭，④、⑤脚输出单声道信号。
    VCO压控振荡器产生的76kHz的振荡信号经二分频得到38kH：的再生副载波。此38kHz信号分别送到二分频器和解码器。
    （1） VCO电路的锁定。经二分频后，一路移相90°的19kHz信号（与38kHz信号相差90°）被送到鉴相器1中，与复合信号中的导频信号进行比较。如果相位正好相差90°，说明由VCO分频得到的38kHz再生副载波与复合信号中的导频信号同相位，相位比较器无电压输出；如果相位不是90°，则相位比较器将有一个误差电压输出，该电压从IC202的12脚输出，经低通滤波器（由C211、C212、8213组成）滤波重又经IC202的⑩脚进入直流放大电路放大以后再加至VC0电路，用以改变VCO振荡信号的频率和相位，使得正交19kHz信号的相位与导频信号的相位差趋于90°;直到正好为90°，鉴相器1就无误差电压输出，即进入锁定状态。
    （2）立体声指示灯驱动及解码电路。经二分频后，不产生相移的19kHz的信号（即与再生副载波同相位），被送至鉴相器2中与复合信号中的导频信号进行比较。只有复合信号达到规定的电平时，鉴相器2才能输出电压。该电压从IC202的⑧脚输出，经低通滤波器（C214电容）滤波以后又送回IC202的⑨脚进入直流放大电路，经放大以后的信号送到立体声指示灯驱动电路，用以点亮立体声发光二极管LED204；并开启立体声电子开关，此开关使再生副载波得以进入立体声解码器进行解码。解码后得到的左、右声道信号从μPC1026C的④、⑤脚输出进入去加重和副载波滤除电路，然后通过隔离二极管VD201、VD202送至音频功放电路。
    在这部分电路中，C213、R214组成了左声道去加重网络，R215、C216为副载波滤除电路；C215、R216组成了右声道去加重网络，R217、C217为再生副载波滤除电路。
    电容C210并接在μPC1026C集成电路14脚与地间，当其漏电以后，这就相当于在14脚与地间并接了一只约4kΩ的电阻，这一并联电阻Rc加在R212 （15kΩ）与RP201 （5 kΩ ）串联电阻的两端，致使原电阻（即R212 + RP201）值变小为

    从而使μPC1026C 14脚电压严重下降，集成电路μPC1026C内立体声解调电路工作失常，从而导致了上述故障。
