宝凌BL-280型收音、立体声放音汽车音响，用磁带放音正常，但收音声小且噪声大。
    分析思路：

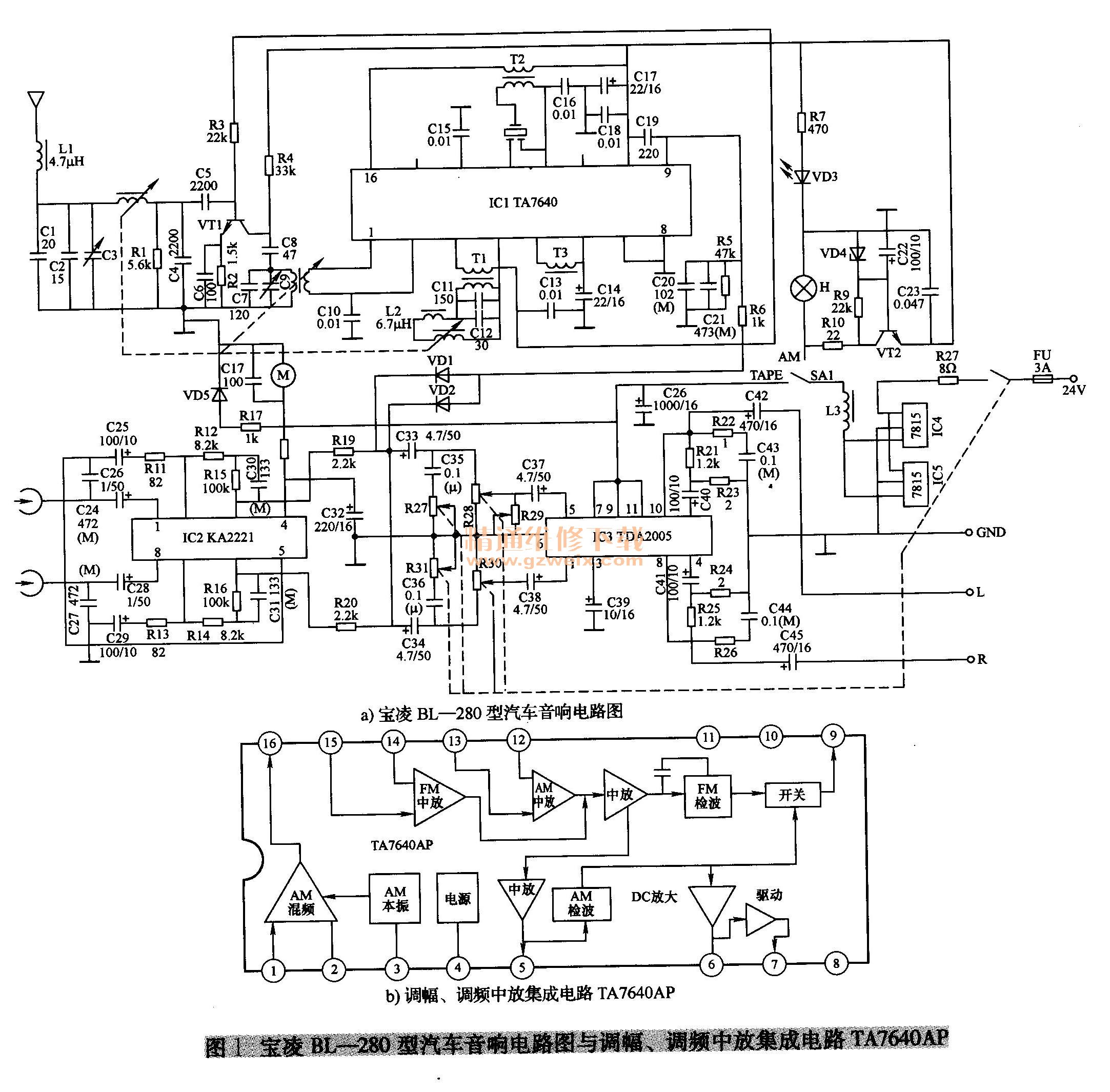

    宝凌BL-280型汽车音响主要以五块集成电路为主构成。相关电路如图1所示。其中，IC1 （TA7640）为收音集成电路；IC2 （KA2221）为双声道放音均衡放大集成电路；IC3 （TDA2005 ）为音频双声道功率放大集成电路。IC4、IC5（两者均为W815）为两块稳压值为15V的三端固定稳压集成电路。

    该机采用24V电压供电，由IC4、IC5两块并联稳压集成块将24V电压稳压为15V后提供给收音或放音电路。是收音还是放音，主要由SAI开关来进行转换。该开关固定在机心上，由机心上的一组拨动机构来控制该开关的拨向，以实现放音或收音功能。
    SA1开关输出的收音电路的供电，还经由VT2、VD4等组成的串联型稳压电路稳压后才提供给收音电路。
    该机收音电路的信号从IC1的⑨脚输出，经R6电阻、VD1与VD2隔离二极管，加到耦合电容C33、C34的正极端。
    放音电路的信号从IC2集成电路的③、⑥脚输出，经R19、R20电阻，也加到耦合电容C33、C34的正极端。
    由以上分析可看出，C33、C34耦合电容及其之后的音调控制电路（由C35、R27、R31、C36组成）、音量控制电路（R28、R30）、音量平衡控制电路（R29）、音频功率放大电路、扬声器电路是收音和放音的共用部分。由于磁带放音正常，说明这部分收音和放音的共用电路是正常的。收音声小且噪声大，说明故障仅出在与收音有关的电路中。检修时，应重点对天线输入回路至VD1、VD2隔离二极管之间（也包括VD1、VD2 ）的电路进行检查。
    检修方法：
    1.判断故障的大概部位
    （1）经过初步检查，IC 1集成电路检波输出以后的电路11脚都是正常的。
    （2）由AM信号输入端①脚送入信号，输出都很小。
    （3）测量IC1集成电路各引脚电压基本正常。进一步检查各部分元件焊接情况，也正常。
    （4）从IC1中放信号输入端13脚送入信号，输出明显不正常，由此可以肯定，IC内的中放部分及与其有关的电路有问题。
    2．查找故障元件
    （1）由于没有发现外部元件有什么问题，所以只好重换一只新的TA7640。焊上新件后故障依然存在，看来还是外部元件有问题。
    （2）仔细分析中放级的电路，从TA7640集成电路内部方框（图1b）可看出，与AM中放有关的引脚还有14脚，该脚外接电容C15是中频旁路电容，很可能与此电容有关。更换此电容后，故障排除。
    维修总结：
    C15是中频信号旁路电容，由于其内部开路，致使IC内的中频增益受到严重影响，中频放大电路输出变小、噪声变大，从而导致了上述故障。
