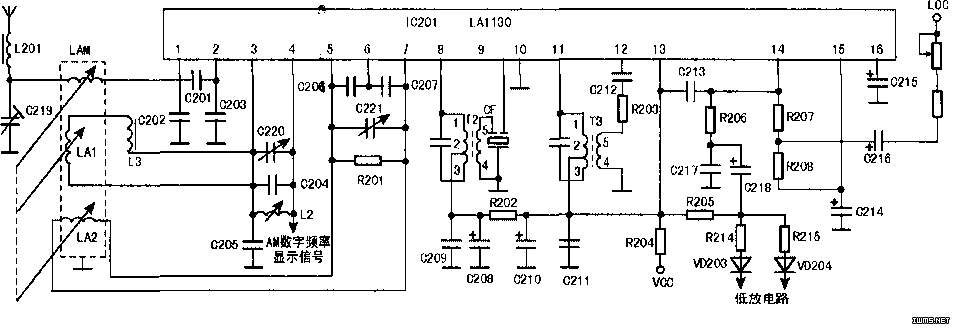

AM波段收音无声，说明问题出在与AM波段收音有关的电路，包括电源电路、天线输入回路、本振回路、高放调谐回路、中放回路、检波电路、检波输出和隔离电路、AGc电路等，相关电路见上图。调幅收音电路的供电是由波段开关SA201转换后提供的，若供电异常，必然导致AM收音无声。必须首先检查供电电路，主要检查限流电阻R204及相关元件，若无问题，则应检查天线输入回路。在天线输入回路中，L201、LAM、C201开路会阻断高频信号，C219短路会使信号被短接入地，两者均会导致AM收音无声；当c203漏电或短路时，IC201（LA1130）各脚电压会严重下降或为0V，也会因输入信号短路而无声；当c202漏电或击穿时，IC201（1）。脚电压下降严重甚至降到0V，使IC工作异常，从而导致AM收音无声。经检查上述电路及有关元件均无问题。

　　再查本振回路。IC201（3）、（4）脚外接的C230、C204、L2和LA1中的任何元件短路或C220开路，都会引起本振电路停振；C205严重漏电或击穿短路，会使IC201（3）、（4）脚电压严重下降；若本振L2或LA1中有一只开路，即使本振正常，但因本振频率已严重偏离正常值，也会导致AM波段无法收到电台。经检查上述电路没发现问题。

　　接着检查高放调谐回路，在IC201（5）、（6）、（7）脚外接的高放调谐回路中，C206、C207、C211或LA2中的任一元件短路或漏电，均会使调谐回路失调；当C206开路时，IC201（6）脚会因无高放信号输入而无声。若电感线圈LA2开路，则会使谐振回路谐振在一个较高的频率上，虽然有可能收到电台，但灵敏度很低。经检查，这部分电路及相关元件均无故障。

　　再检查中放回路。中放级工作失常多因中频变压器T2、T3损坏所致。当T2、T3（1）、（2）脚开路时，IC201（8）、（11）脚供电消失，从而导致中放电路停止工作；当T2、T3（2）、（3）脚开路时，内接的谐振电容便会断开，从而使中频变压器完全失谐。若T3（4）、（5）脚开路或C212、R203开路，会使中频信号中断。如果T2、T3内部回路谐振电容严重漏电或击穿。

　　造成谐振回路失谐或Q值下降，也会导致收不到电台。仔细检查该部分电路及存关元件，也没发现任何问题。

　　接下来检查检波电路。检波电路中的C213严重漏电或击穿短路，会因检波信号短路而收不到台，C213开路，会因中频分量未被滤除，而造成中频出现自激，引起AM收音无声。经检查这部分电路及相关元件也无问题。

　　接下来着重检查检波输出和隔离电路。

　　IC201检波后的音频信号是从其（14）脚输出，并经R206和C218送往后级。R206、C218中有一个开路，会因信号受阻而引起AM收音无声；R205是为隔离二极管VD203、VD204提供导通电压的电阻。若R205开路，则VD203、VD204截止，致使信号受阻而无声。注意：对于强信号，上述故障会使声音变小且失真。仔细检查后发现电容c218一只脚开路，将其焊好后，故障排除。

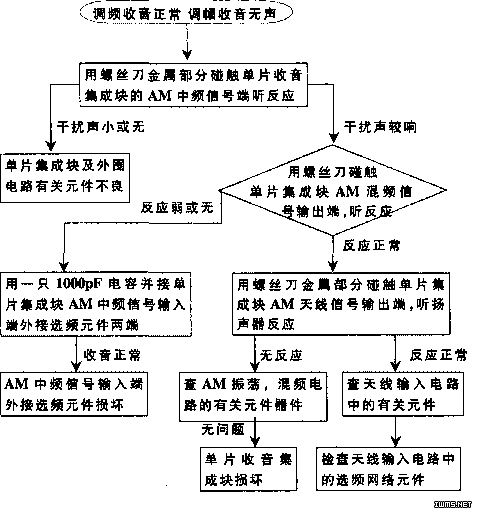

　　需要说明的是：AGC电路中的电容C214严重漏电或击穿短路，会使IC201（5）脚电压大幅下降。导致AGC失常，也会造成AM波段收音无声。本例故障检修流程见下图。
