群星SF-918C型数字显示、自动返带高级汽车音响，AM波段收音及收音频率显示正常，FM波段收音也无问题，但其收到电台的显示频率时有时无。有频率显示时，显示的频率与接收的电台频率基本一致。
    分析思路：
    由于AM波段收音时显示正常，由此可以判定AM与FM显示部分的共用电路是正常的，故障可能发生在FM本振信号传输通路及显示系统的AM/FM显示转换电路上，应由这两部分电路入手机型检查。相关电路如图1所示，很可能是这部分电路中元件接触不良，或其特性变劣呈时好时坏状引起的。

  检修方法：
    1．判断故障的大概部位
    将AM/FM波段开关SA1置于FM接收状态，用万用表测量SA1开关触点接触良好。通电开机后，在故障出现时，测LC7265集成块20脚为高电平，基本正常。由此说明，故障与AM/FM波段显示转换开关SA1无关。
    2．检查FM本振信号传输通路
    （1）在故障出现时，用一只100pF的电容分别并接在C601、C602、C607两端，故障依然存在，说明故障与这几只电容无关。

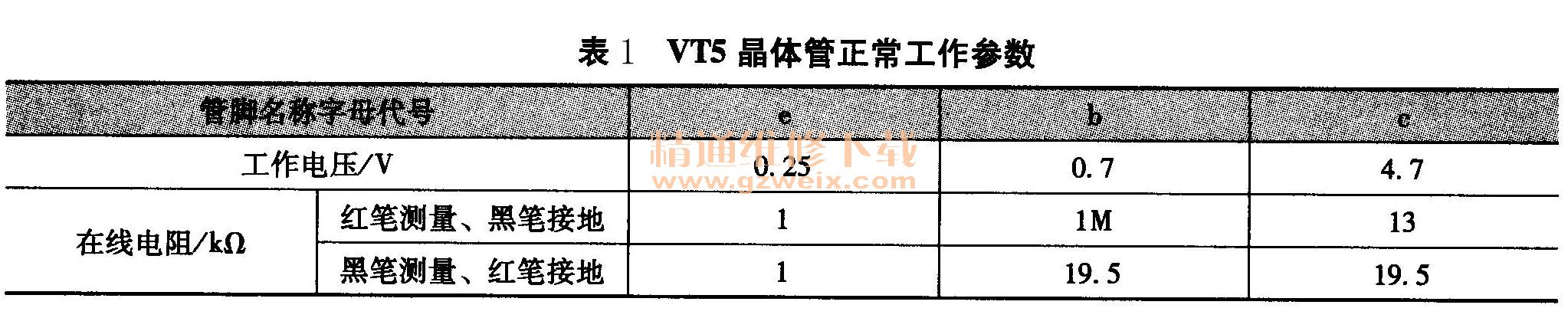

    （2）测量VT5管的各级电压并与表1所示的正常值进行对比基本相同，说明故障与该管也无关。

    （3）测量数字分频集成电路LB3500各脚电压，发现其①脚（供电电压输入端）电压与正常值基本相符（LB3500各引脚功能及实测数据见表2），接地线脚焊接也无问题，但测其他几只引脚均或多或少地与正常值有差别，尤其是LB3500的④、⑤脚相差较多。

    （4）关机，检查LB3500④、⑤脚外接的电容C604、C605均未损坏，测这两引脚的对地电阻并与表4-36中所列的正常值进行对比相差较大，故初步判断该集成电路损坏。重换一只同规格的新集成电路，故障排除。
    维修总结：
    LB3500是一种锁相环电子调谐的预分频电路，分频比为8。其作用是将FM调谐接收电路产生的本振频率转换为CMOS电路的工作频率范围。该集成电路的输出输入端均具有缓冲级，并备有选通端以控制分频工作。当机器工作于FM波段时，A6组件③脚输出的调频本振信号→C601→VT5管基极→C602→LB3500分频→LC7265内进行计数→显示屏显示出接收电台的频率。
    由于LB3500内部有软损坏现象，致使FM本振信号在此处时通时断，从而导致了上述现象。
