一台一汽解放汽车有限公司2002年生产的解放牌CA-5163型载货汽车，已行驶11.8万km，装有日本NEC电气公司生产的PW l 0G-803型车载收放机，故障现象是收音、放音时全无声。
    分析检修：开机检测收放机功能全无，检测功放集成电路工作电压疏为0.29 V，证明功放集成块芯片被击穿短路，用手触摸机壳后面的功放IC散热片烫手，功放集成块的散热部位散热硅脂散落失效，说明收放机内功放集成块μPC 1185H2损坏。

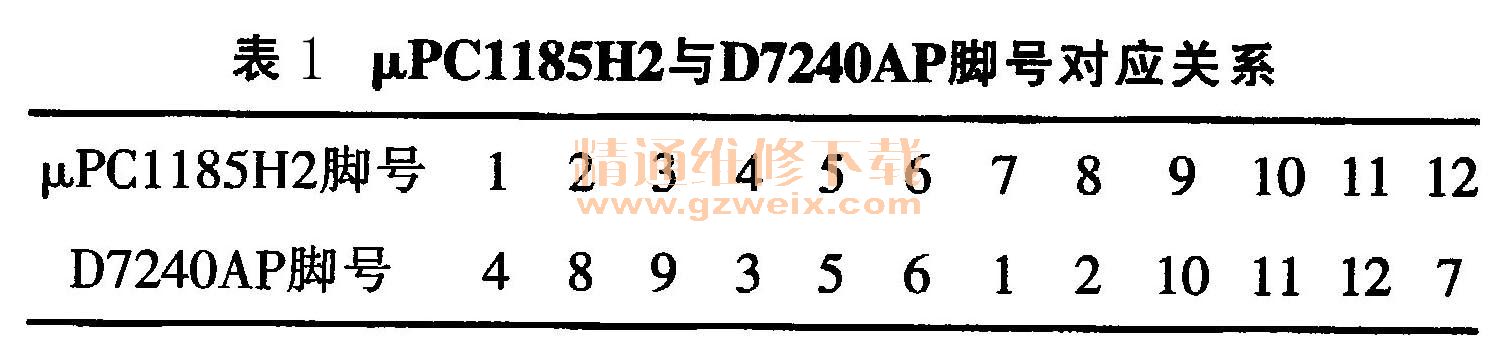

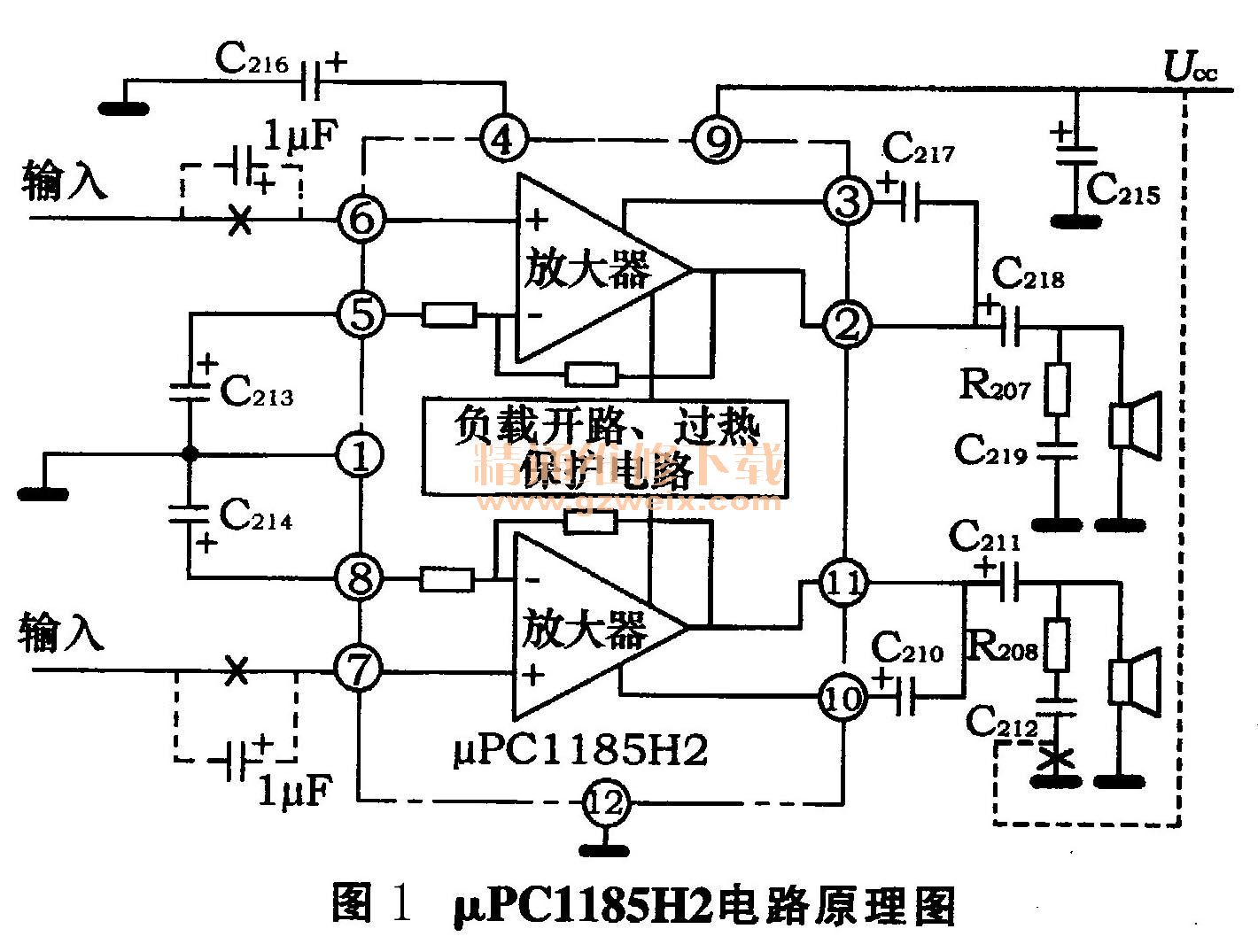

    集成μPC 1185H2是日本电气公司的产品，国内市场上较难买到，该机的电路原理图如图1所示，用手头现有的一块D7240AP对其进行代换，取得成功。μPC 1185H2与D7240AP同是12脚单列直插式结构，其外围电路与内部功能基本相同，区别只是在引脚上，除5、6脚功能相同外，其余引脚功能均不同。用D7240AP代换时，需将不同脚的印制板连接铜箔用小刀切断，将D7240AP装在原散热片上固定，并将散热片和铁质机壳固定好，然后用塑料软导线，按表1的对应关系将D7240AP连接好，再对外围元件进行如下修改：①焊下电容C212搭铁端，将其改接到D7240AP的10脚；②在D7240AP两输入端与前级电路之间各串接一只1μF/10 V的电解电容（详见图1中虚线所示），其余元件仍用原机的，至此替换结束，开机一切恢复正常，故障排除。
