接修一台12V供电车载插卡放音扩音机，此机安装在一辆货卡上做广告宣传用，用户述说此机已使用两年，近来经常出现声音时大时小现象，目前由于出现次数太频繁根本无法使用，刚出毛病时猛拍扩音机壳子一下会好，现在无效。

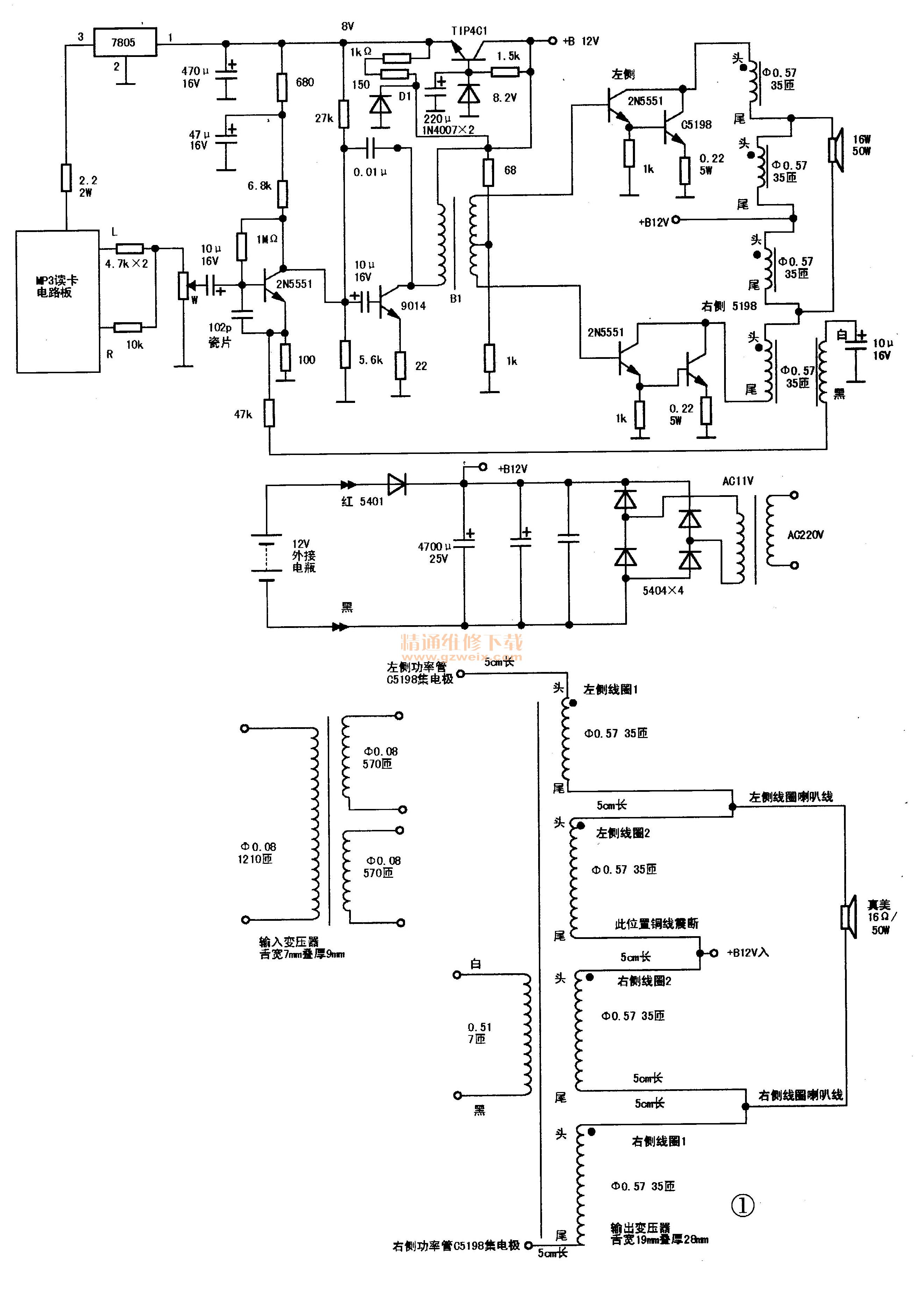

    根据机主所述故障以及维修车载音响经验判断，此扩音机故障是因为安装在车上使用，长期震动造成机内电路板或元件内部接触不良所致。先补焊功放板元件引脚焊盘，结果无效，为方便检修测绘原理图见图1。

    由图1可知，这是一款经典的有输入、输出变压器功率放大器，为提高输出效率降低成本，输出变压器采用自耦应用形式，功率输出管采用复合管应用形式，从而获得足够大的输出电流能力，为输出强劲功率积累较大的直流放大倍数。偏置电压利用硅二极管PN结电压受温度影响小的特点，作为功率管偏置电压稳压措施，给功率管提供稳定的偏置电流。或许厂家生产时考虑到使用中配接高音喇叭的不规范，为提高大音量输出状态下的可靠性，功率输出管型号没有使用传统的3DD 15或3DD 102（BYCEO-100V、ICM-5A、PCM-50W ），而是采用TC5198 （BYCEO-140V 、ICM-10A、PCM-100W）最大限度降低故障率，可谓用心良苦。
    刚才补焊电路板焊盘无效，说明故障点在别处。现在播放MP3歌曲声音一直小，检测各点过程中发现在散热器左侧的C5198集电极没有直流电压12V，散热器右侧C5198集电极有12V直流电压，说明绝对不是左侧C5198集电极发射极短路造成12V短路丢失。因为＋12V从B2中心抽头进，从上面绕组输出到左侧C5198集电极，绕组直流电阻很低会把12V拉低。只有一种可能，那就是绕组有中间断路的地方。把B2从机内拆出，仔细观察，发现左侧下面绕组在＋＋12V入漆包线在根部断开，由于断开处外面有绝缘管不容易发现，估计是长期强烈震动所致。没有啥好办法，只有拆开重绕输出变压器，输入、输出变压器绕制数据见图1中标注，方便大家仿制此类扩音机参考。
    由于输出变压器线径很粗，为保证左侧右侧两个线圈的绝对平衡对称，绕制方法是这样的：左侧、右侧线圈采用双线并绕，把右侧线圈2的头和左侧线圈2的尾（2根φ0.57漆包线）绞合在一起共同去接＋B 12V，然后2根漆包线并排绕35匝，各自再拉出5cm左右长度当作抽头线，分别得到右侧线圈2尾线，左侧线圈2头线，即连接喇叭抽头线，然后把漆包线再折回5cm回到线槽内，继续并排绕35匝，各自再拉出5cm长当作引出线，分别得到右侧线圈1尾线，接右侧功率管C5198集电极；左侧线圈1头线，接左侧功率管C5198集电极。输出变压器线圈绕好后，把铁芯插上时不要用完留下2到3片，先接入功放板试验，如果声音清晰洪亮输出功率充足强劲，说明绕制成功。
    把输出变压器拆下，装上余下铁芯。把变压器在100W灯泡上烤到烫手后，再放入绝缘漆中浸泡三小时，再把变压器放在灯泡上烤两小时，在通风处自然晾干后即可装机使用。这样处理输出变压器后，铁芯、骨架、绕组成为一个整体，不仅有较好的散热效果，更重要的是可以提高防震作用降低故障率。变压器接入电路后如果有啸叫声，则把左、右侧C5198集电极引线对调即可。
