2011～2014款捷豹XJ 5.0L V8汽油发动机电控系统组成与原理
来源：本站整理  作者：佚名  2015-12-23 14:28:29

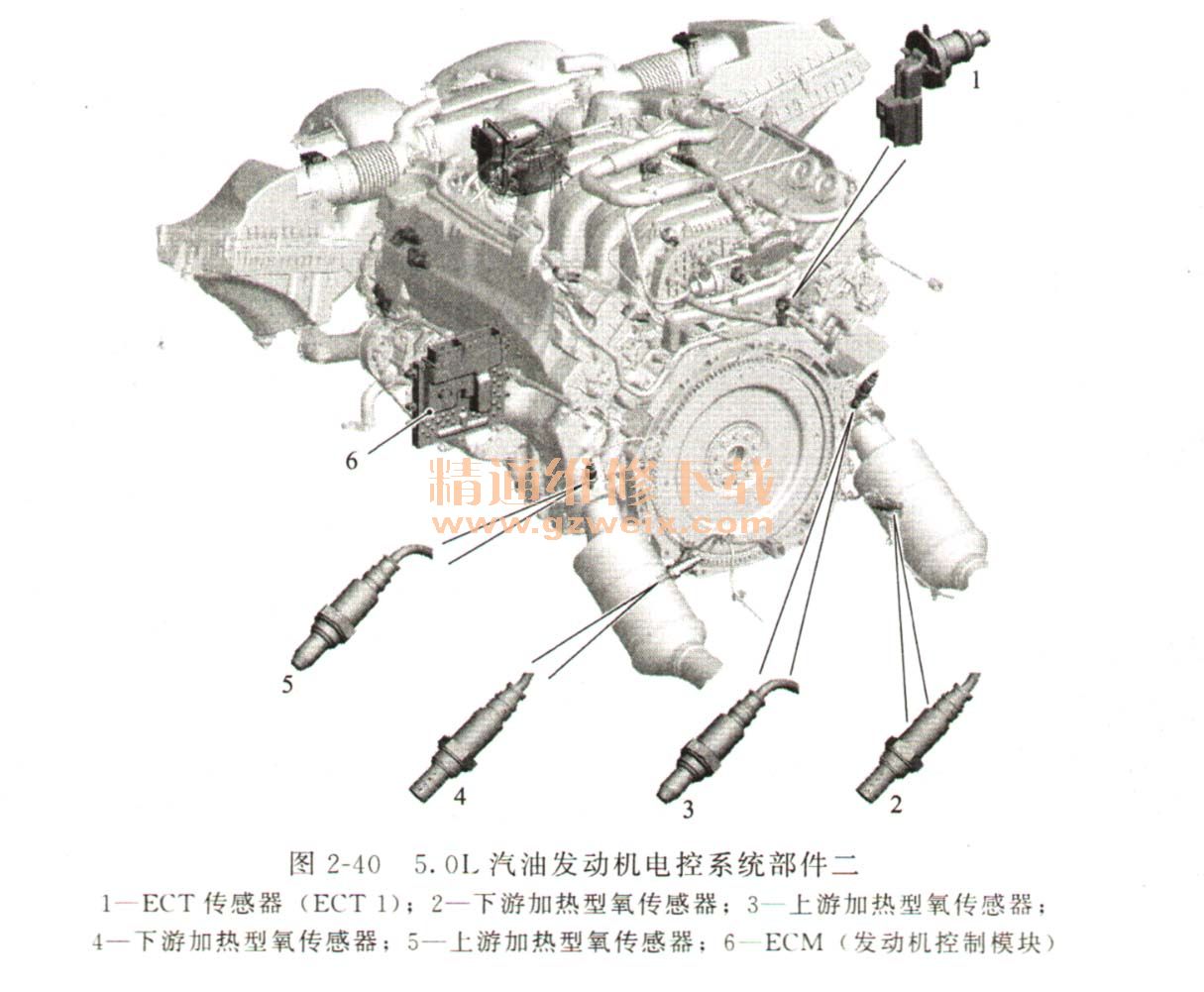

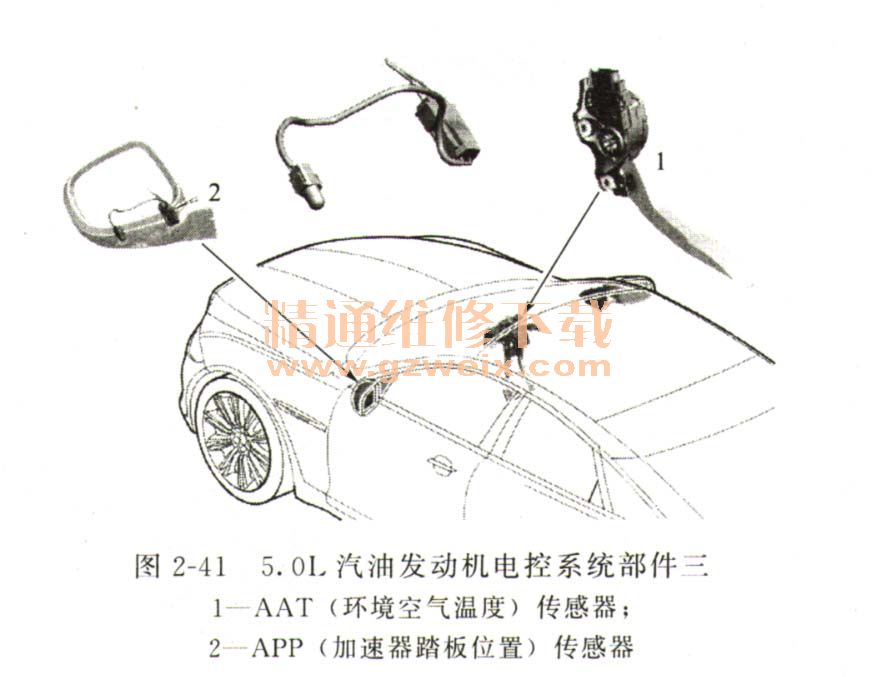

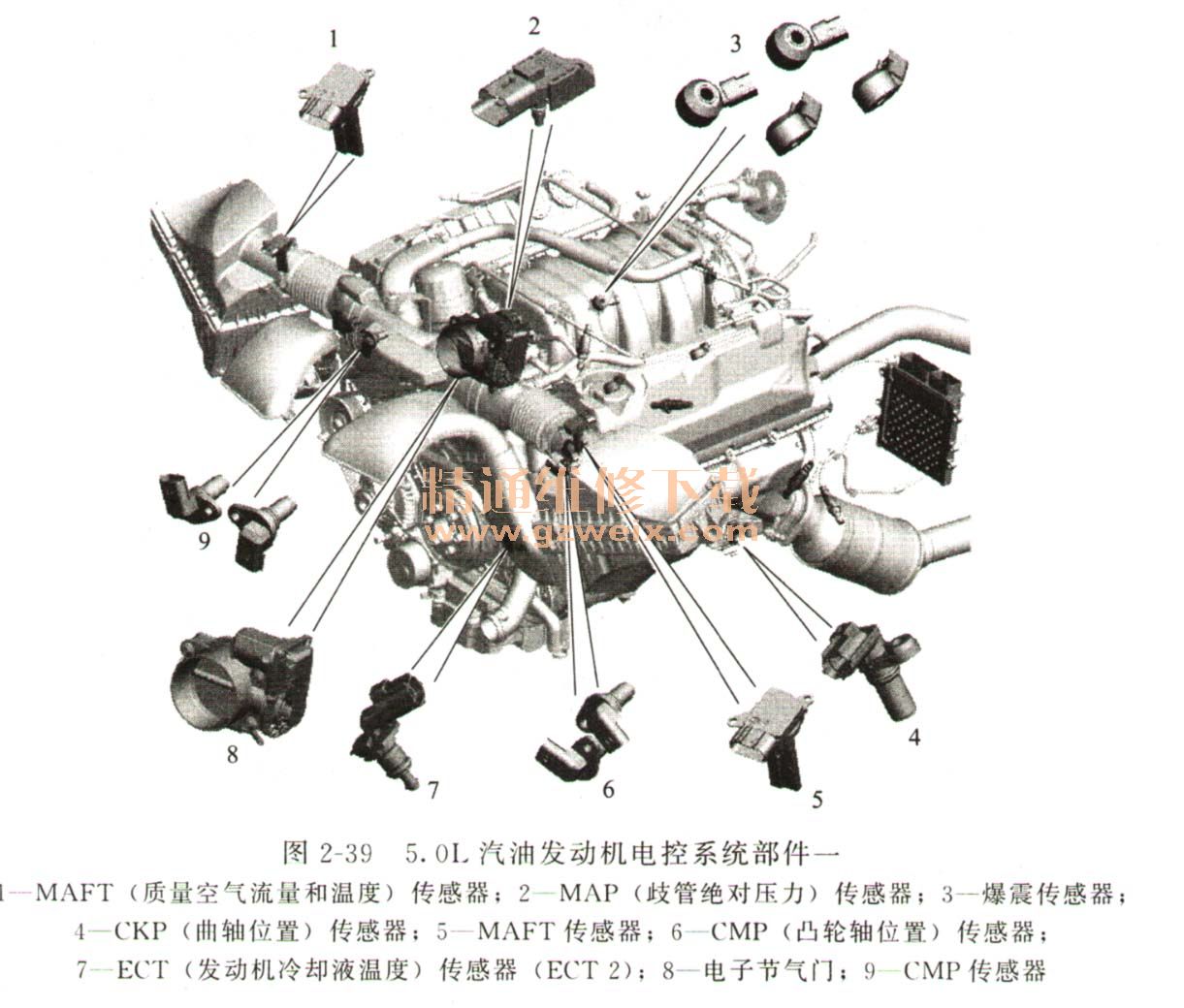

    发动机部件位置如图2-39～图2-41所示。

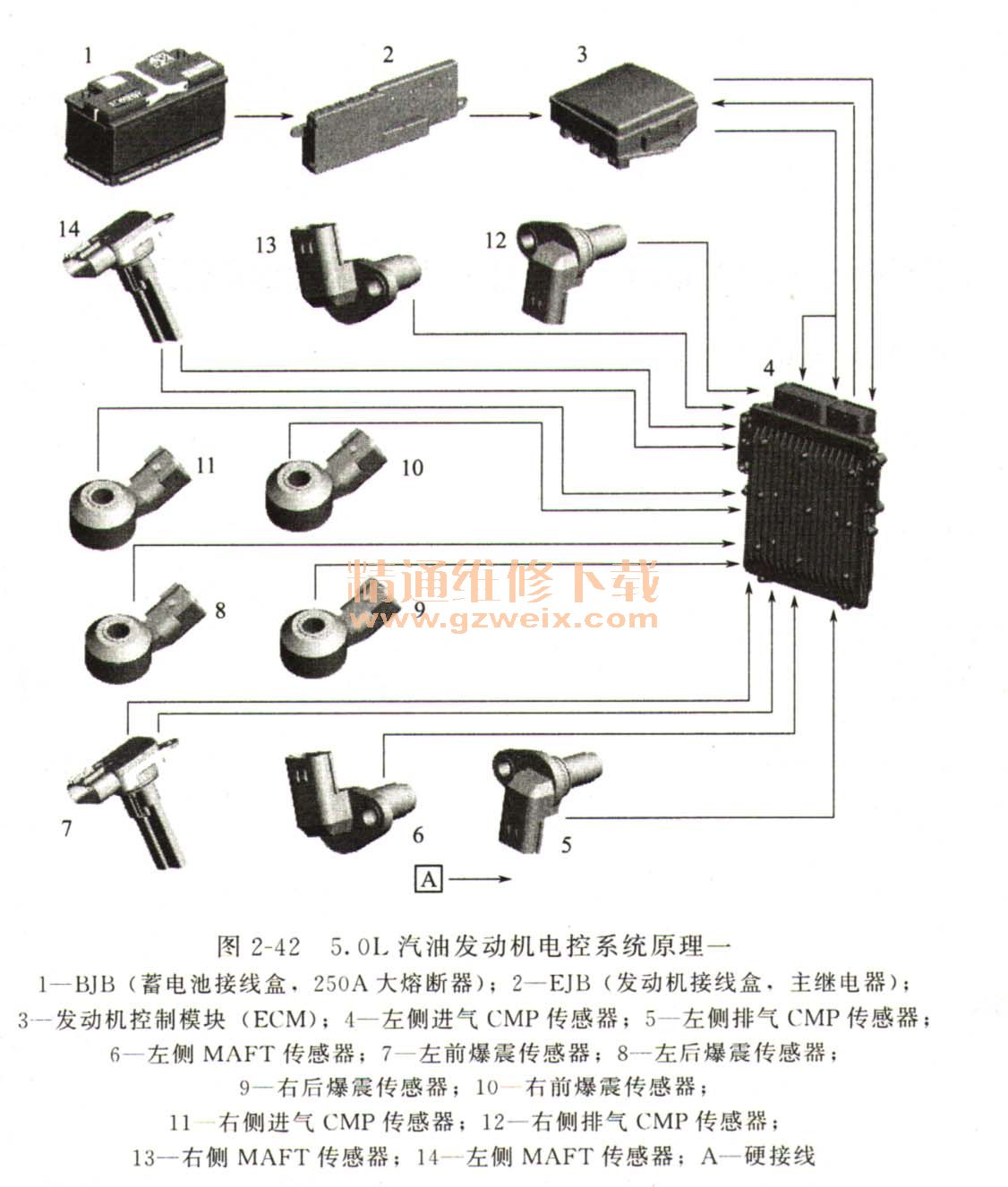

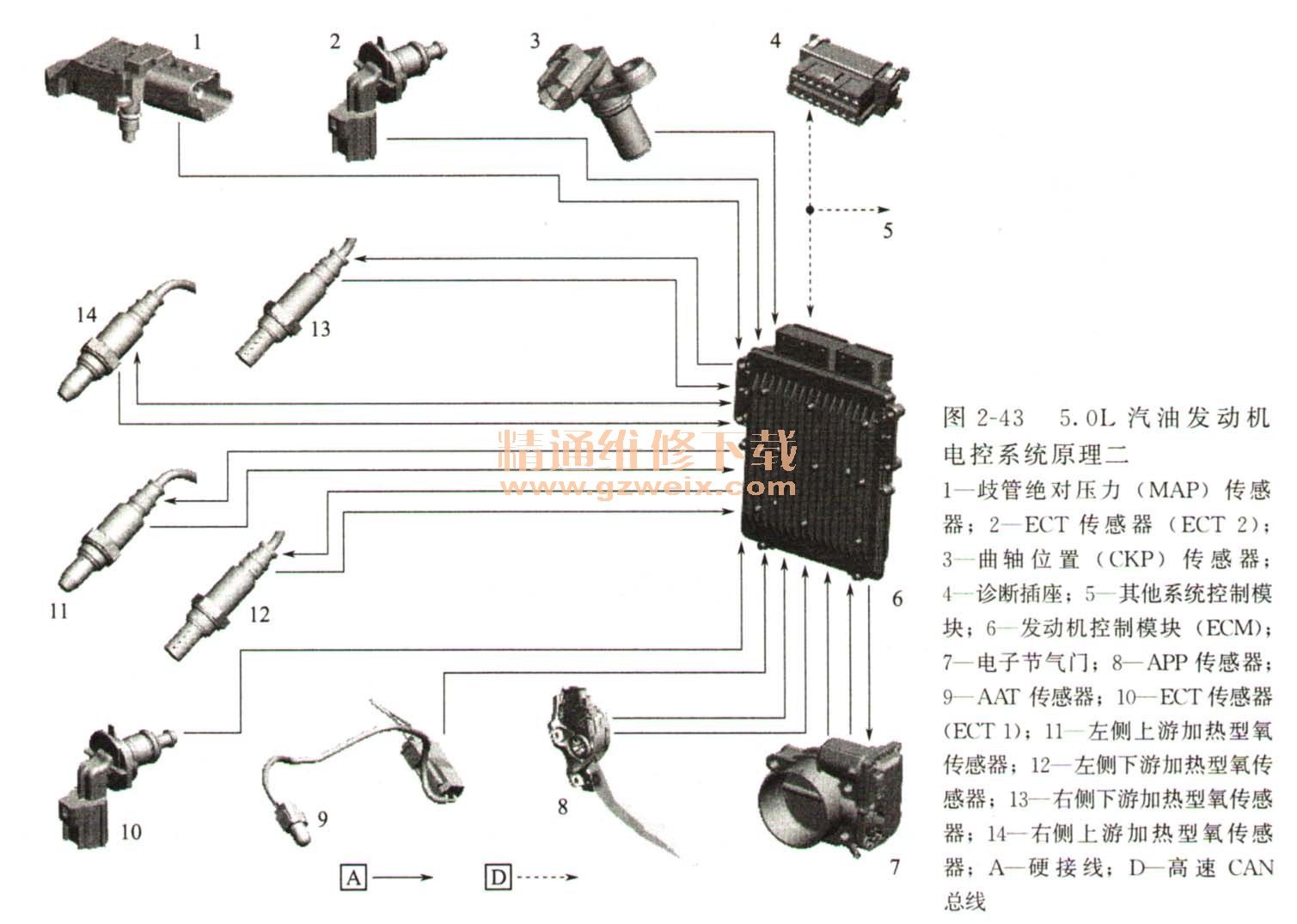

    V8 5.0L汽油发动机控制系统原理如图2-42、图2-43所示。
