2013~2014款奥迪A3四轮定位调整
来源:本站整理  作者:佚名  2017-02-21 18:21:22



 (2)调整后轴的车轮外倾
     带复合拉杆车轴的汽车,车轮外倾角无法调整。
    如果测量值在允许公差范围之外,必须检查轴身是否有损坏并在必要时更换。

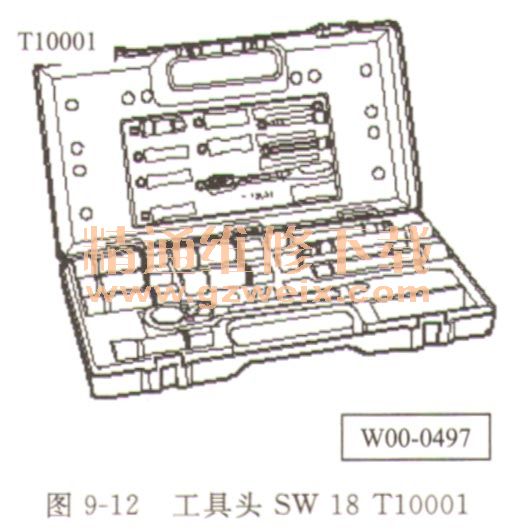

    调整后轴的车轮外倾角(带多拉杆车轴的汽车)所需要的专用工具如图9-11~图9-13所示。




    ①从副车架上拧下上悬挂臂螺栓连接的螺母1,然后松松地拧人新螺母。
    ②用工具头SW 18 T10001转动偏心螺栓2,调节车轮外倾角(见图9-14) 。


    也可以通过螺栓头上六角段转动偏心螺栓1,如图9-15所示。

    ③将螺母用专用工具环形扳手T10179拧紧。如图9-16中位置1所示。

     ④拧紧螺母后,再次检查车轮外倾角。
