2013~2014款奥迪A3四轮定位调整
来源:本站整理  作者:佚名  2017-02-21 18:21:22


    (3)调整后轴的车轮前束
     带复合拉杆车轴的汽车前束无法调整。
    如果测量值在允许公差范围之外,必须检查轴身是否有损坏并在必要时更换。

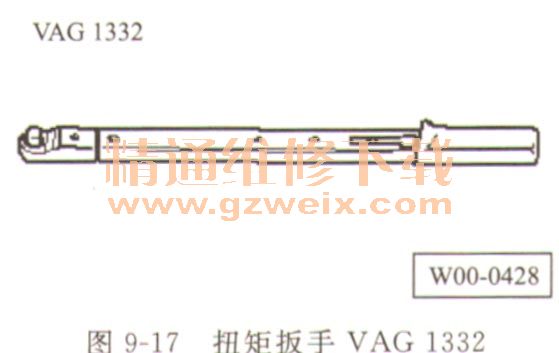

     调整带多拉杆车轴的汽车后轴的车轮前束,所需要的专用工具如图9-17所示。

     ①从副车架上拧下下悬挂臂螺栓连接的螺母1,然后松松地拧人新螺母。

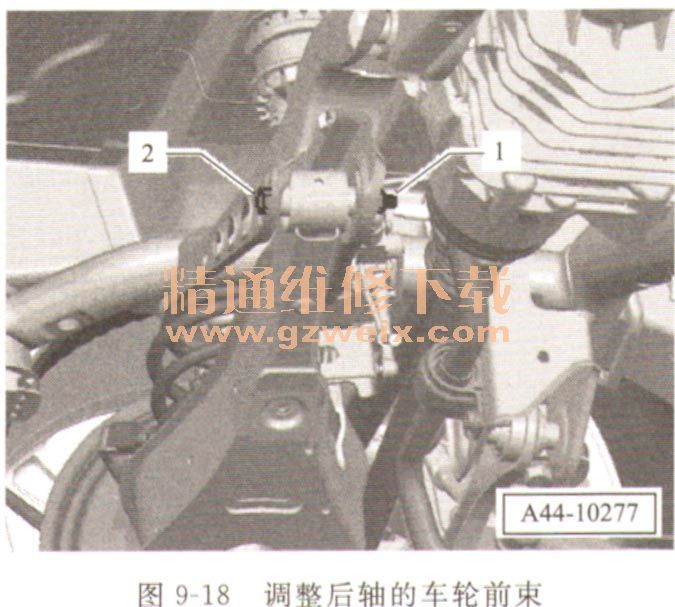

    ②通过扭转偏心螺栓2来调整前束(见图9-18)。

    ③拧紧螺母。
    ④拧紧螺母后,再次检查前束。

   (4)调整前轴的车轮前束

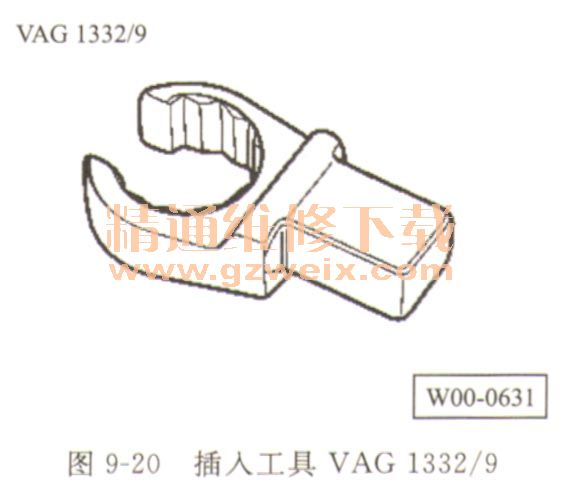

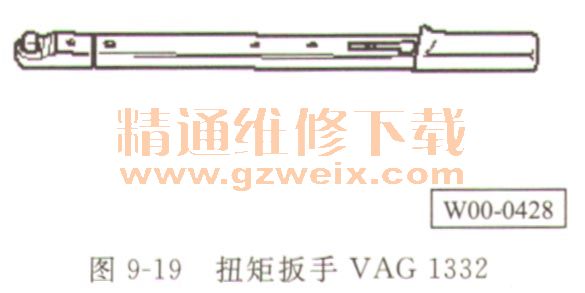

    所需要的专用工具如图9-19和图9-20所示。



    ①松开或拧紧锁紧螺母2时,必须用合适的工具卡住转向横拉杆头1。

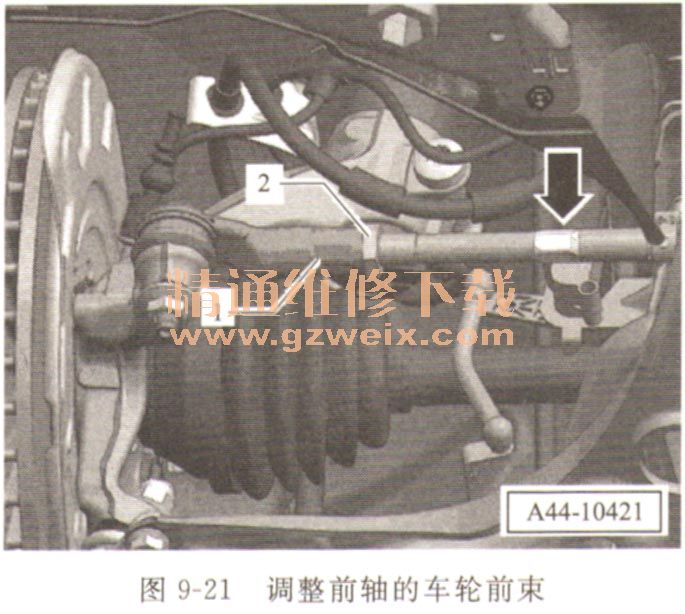

    ②松开锁紧螺母2(见图9-21) 。

    ③用六角扳手(箭头)分别调整左轮和右轮的前束。
    ④拧紧锁紧螺母2,然后再次检测前束。
    ⑤拧紧锁紧螺母2后,已调整的数值可能会略有偏差。如果测得的前束值仍在公差范围内,则调整正确。
