    三、车辆自诊断
    车辆自诊断是车间最常用的功能之一，它的特点是操作简单、进入系统快；主要功能有读取故障码、消除故障码、读取数据块、执行元件诊断、匹配、基本设置和手工编码等功能。
    点击车辆自诊断进入子菜单—选择车载诊断（OBD），如图8所示。

    进入网关列表，显示所有控制单元是否有故障记忆（如有故障则显示为红色），如图9所示。

    以发动机为例（选中01点击右键），如图10所示。

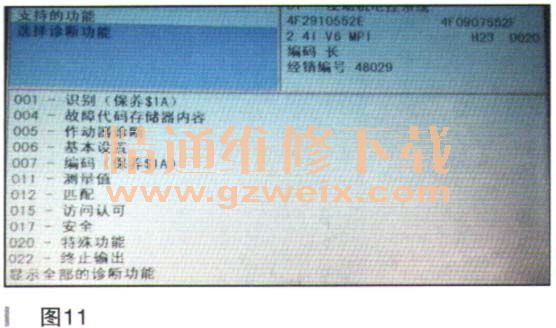

    （1）选中一个子菜单，这里以故障代码存储器内容为例，如图11所示。

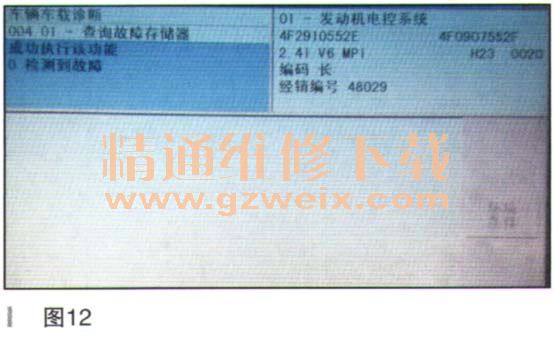

    选择查询故障存储器（一般情况先要读取故障码并记录然后再清除故障存储器），如图12所示。

·这里显示故障记录为。如有故障记录可以点击环境条件查看故障发生的时间、频率以及儿个主要的相关数据。
    （2）读取数据块（在自诊断菜单下选择011测量值进入子菜单），如图13所示。

    诊断仪提示输入测量组号，在这里必须清楚所要查看的测量组号及对应数据含义，如图14所示。
