路虎/捷豹SDD诊断仪使用方法(一)
来源:汽车维修技师  作者:佚名  2014-10-14 07:56:50

    一、SDD的概述
    1.SDD简介
    2004年平均每辆车有3~9个模块,支持几百个故障码。2010年,平均每辆车有40个模块。2014年,平均每辆车有70多个模块,要求支持4000~6000个故障码。随着车辆网络结构更为复杂,对诊断工具也提出了更高的要求。SDD(Symptomdriven Diagnostice)即症状驱动的诊断系统,其诊断是基于故障症状, 而不是单个部件。这可以提高一次修复率。

    2. SDD硬件介绍
    ( 1 ) SDD套件蘑
    SDD套件部分包括:PC主机、电源线、诊断线及车辆通讯模块(VCM)、无线通信模块(1-VIEW),有的经销商还配有车辆测量模块(VMM)和用于诊断老款车型的T4诊断模块。
    JLR-SDD2-FUL-P19全套诊断仪CF19电脑含如图1~图5所示部件。


    JLR-SDD2-FUL-P53全套诊断仪CF53电脑含如图6~图10所示部件。

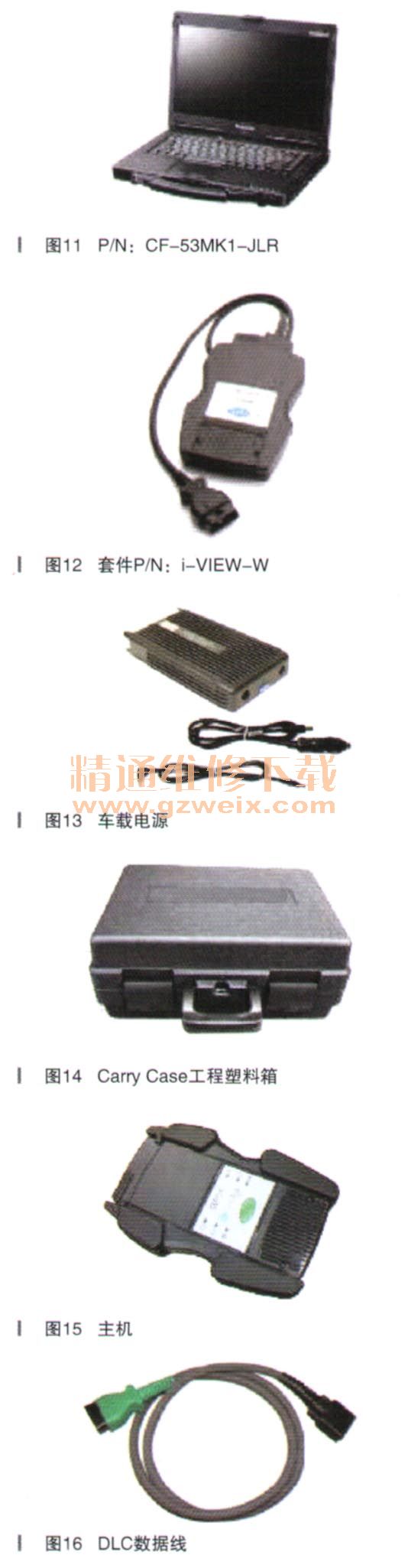

    SDD便携式套件如图11~图14所示(套件订购料号:JLR-SDD2-LITE)。

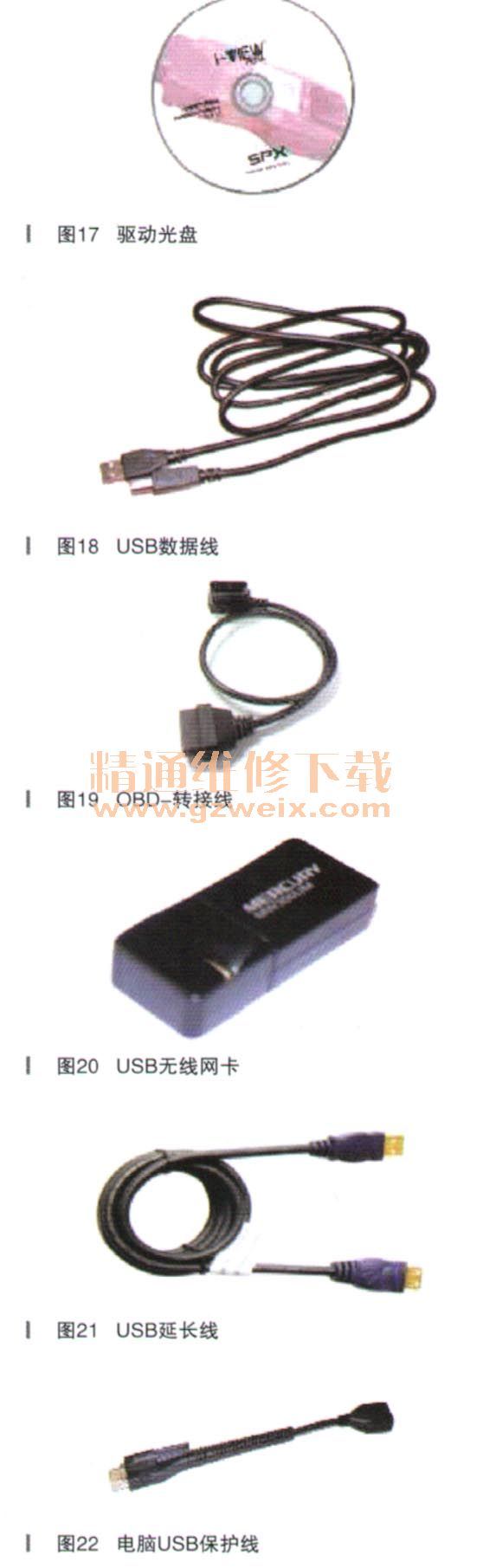

    i-VIEW-W套件子件如图15~图22所示。

    目前,JLR提供两款笔记本PC:CF19和CF52/53(如图23、图24所示)。

    (2)车辆通信模块VCM
车辆通信模块VCM(Vehicle Communication Module)通过一根诊断线连接到车辆,另一根数据线连接到PC。VCM上有5个指示灯,如图25~图27和表1所示。

[1] [2]  下一页
