路虎/捷豹SDD诊断仪使用方法(五)
来源:本站整理  作者:佚名  2015-01-29 08:14:40

    二、数据采集
    1.数据采集简介
    数据采集过程在VIN读取或成功手动输人后开始。SDD将与所有连接的电子控制模块建立通信井响应车辆通信拓扑。
    2.数据采集功能区介绍
    如图68所示为车辆网络拓扑摘要和电子控制模块响应窗口。

    (1)功能区图标
    当选择不同的会话类型时,红枢内的图标会以所选择的类型图标显示(如图69所示)。

    交车前检查:确保用户接收到的是按最高标准制造和准备的车辆
    测量应用程序:可使用数字万用表、示波器、数据记录器的功能。数字万用表可获取车辆各个部件的电器测量值,从而诊断电气故障。示波器可获取并存储正在进行车辆测试的信号。数据记录器使SDD用户能够查看车辆传感器信号以及来自车辆控制模块的输出控制信号。
    维修功能:执行诸如重置保养间隔时间之类的任务。此外可使用维修功能来运行其他与维修相关的程序,这在进行维修或诊断例行程序之后可能有必要。
    活动:杏看并运行任何适用于车辆的待定活动。示例活动包括维修行动、召回行动和售前史新。
    诊断:需执行的例行诊断程序,以查找出潜在车辆故障。调查的重点在于输入症状,然后找出相关和不相关事件。

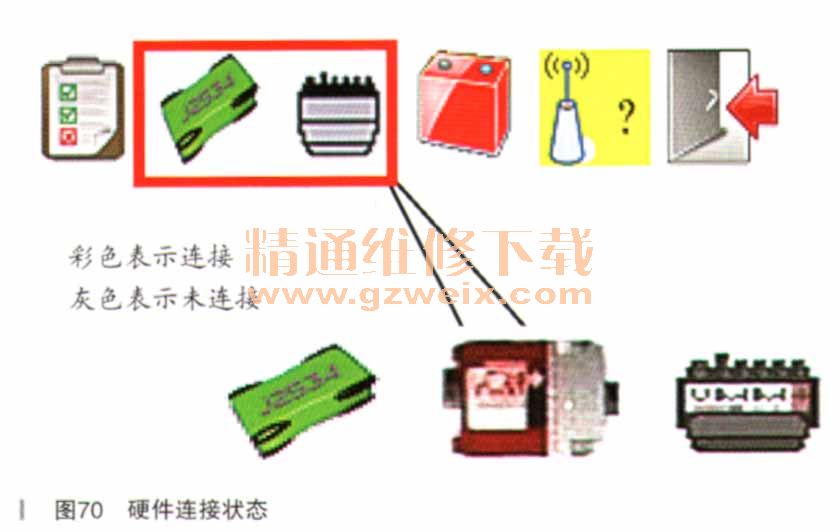

    如图70~图74所示为各状态情况。









    点击信息图标会启动一个车辆规格总结页面(如图75、图76所示),此数据不是详尽的,不应被认为是一个完整的列表。


[1] [2]  下一页
