检修数码相机闪光灯电路分析与常见故障
来源:本站整理  作者:佚名  2013-04-09 10:06:04

    本文以三星PL65数码相机的闪光灯电路为例,分析数码相机闪光灯电路的原理与检修。

    1.电源分析

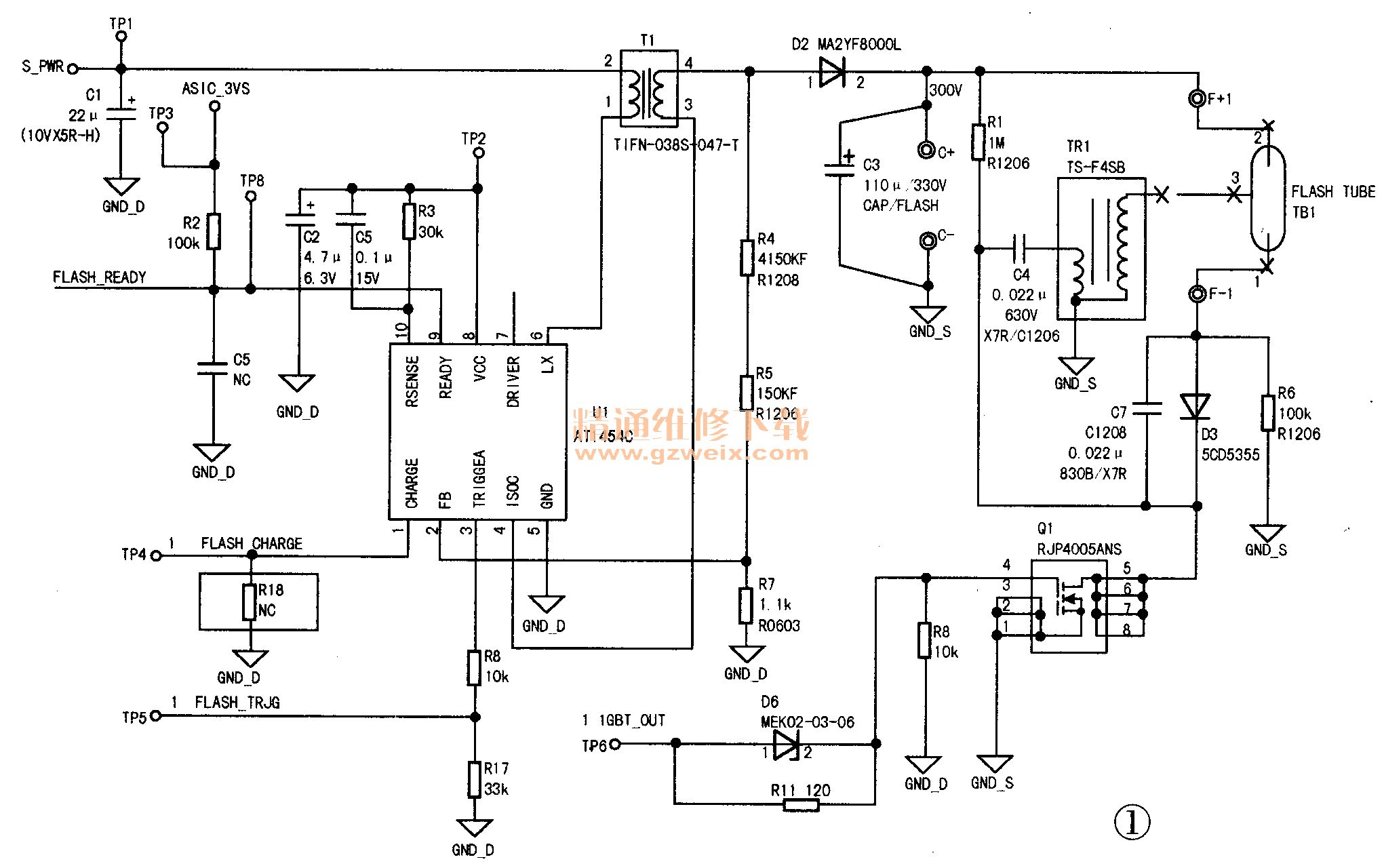

    三星PL65数码相机闪光灯电路图如图1所示,本电路采用了闪光芯片AT1454C模块,每边5脚双列布局。①脚是充电信号输入控制端;②脚是充电电压检测输入端;③脚是闪光触发方式信号输入控制端,由该脚输入的信号决定闪光灯是单次输出还是频闪输出;④脚是升压变压器次级电流输入端;⑤脚接地;⑥脚是升压变压器的初级电流输入端;⑦脚触发信号输出控制端;⑧脚正电源输入端;⑨脚是充电完毕指示信号输出端;⑩脚是电源检测输入端。

    闪光灯工作原理:电路工作时,电路通过TP4向IC块输入充电信号flash charge到①脚,IC工作,变压器T1的次级感应出电压经过D2整流后形成300V的电压,给主电容C3充电a由电阻R4, R5, R7组成的分压电路向IC的②脚提供充电电压检测信号,当②脚的电压接近1.09V时,IC充电电路停止工作。此时IC的⑨脚输出充电完毕信号,相机的闪光摄影充电指示灯由周期性闪亮转变为常亮,同时该信号输送到相机CPU,告知CPU可以解除快门释放控制进行拍摄操作了。当需要进行闪光拍摄时,相机的CPU发出闪光触发指令,从TP5出来经过电阻R17,R18组成的电路输入到IC的③脚,经过IC处理后从⑦脚输出触发信号,该触发信号经过R11和D8加至场效应Q,使Q1导通,触发电容C4上的电荷通过Q1和触发线圈TR1的初级形成回路释放,在触发线圈的次级感应出高电压将灯管激活。灯管被激活后,主电容C3的电荷通过灯管、D3,Q1形成回路释放。当需要灯管进行频闪发光时,相机的CPU发出脉冲触发信号,场效应管Q1间歇导通,电路间歇触发,灯管间歇闪光。

    2.常见故障检修
    (1)不充电一般检测IC的电源输入电压是否正常,充电信号是否输入,在使用模块做闪光电路的相机中,不充电的故障,大多为IC损坏,更换IC即可。

    (2)不闪光相机能充电,不闪光。重点检查触发电路的电阻R1、触发电容C4、触发线圈TR1、场效应管Q1、灯管。维修实践中,场效应管损坏率相对最高,占90%左右,其次是灯管老化。灯管老化后,初期会出现时闪时不闪的故障现象,老化的后期灯管不亮。

笔者判断灯管是否老化的经验是:一看灯管是否能触发,当按下按钮闪光拍摄的时候灯管中如果有一丝微光闪出,说明电路的充电和触发等电路正常,问题出在灯管上,反之要先查触发电路是否正常;二看灯管的两头玻璃是否发黑;三看灯管两头是否产生细小裂纹。有时候,灯管既不发黑,也无裂纹,但灯管也是损坏的。所以,当触发电路正常的时候,换灯管是较好的选择。
