佳能(Canon) EOS 5D Mark II机身报错“Err30”的维修(上)
来源:本站整理  作者:佚名  2014-01-21 10:33:20



    “Err30”是Canon EOS 5D Mark II VI身常出现的故障信号。故障出现时,相机不能拍摄,显示屏给出“Err30”的故障,如图1所示。这种情况下,通常机主会按照提示尝试排除故障:比如关机,重新开机;或者关机取出CF卡、取出电池,重新装入,再开机;再或者将相机恢复出厂值,然后取出电池后再重装,开机。当然,事实上以上三种操作都解决不了这个问题。

    Canon EOS 5DMark II机身“Err30”故障的出现并没有特殊的原因,根据机主们的介绍,有的机子拍摄不到6000次,就出现了这个故障;有的机子头天能正常使用,隔一晚上甚至几个小时到次日开机就出现该故障;还有的机子前期用得好好的,闲置了一段时间后,某天拿出来使用时,相机突然出现这种故障罢工了。这种不确定因素下出现的故障,毫无疑问,给维修人员带来更大的挑战。
    检查该机故障的时候发现,故障发生后,开/关机正常。但是重新开机后,只要按下快门,就必然在反光镜完成动作后,报错“Err 30”,之后快门保护,无法再操作。将相机调整到B门状态检查发现,重新开机按下快门按钮后,反光板能完成抬起到顶部的动作,但是快门组件的上下帘片组始终处于释放完毕状态,而不是由通常所说的上弦状态。曝光状态。曝光完成。快门组件释放完毕状态,快门组件的帘片组没有分开出距离给出曝光空隙进行曝光。
    首先分析正常情况下曝光完成过程:当B门状态按下快门后,在马达的作用下,反光板被抬起到紧贴五棱镜的磨砂玻璃面位置,空出从镜头后座过来的光投射到图像生成器的通道,此时快门帘组的下帘组收缩在下方,上帘组展开覆盖住图像生成器。就在反光镜上翻到位的同时,快门组上帘在电磁铁的作用下释放,由原先展开的状态向上迅速收起,整体露出图像生成器的受光部分,进入曝光过程,松开B门按钮,曝光过程结束,快门组的下帘组在电磁铁的作用下释放,由原先收起的状态向上迅速展开,将图像生成器覆盖住,然后反光镜下落至初始状态,快门组在马达的作用下完成一次曝光操作。
    由上述分析可以得知,“Err 30”故障出现的时候,下帘组没有等到曝光过程结束才释放,而是在上帘组收起的时候紧跟着就展开了,下帘组在给定的曝光时间中没有被锁住。那么,是什么原因造成这个故障呢?据分析应该有三种可能:
    一是主板坏,控制部分出了问题,没有输出相应的控制信号;
    二是由主板到快门组件的电路信号传输出了问题,快门组件没有接收到控制信号;
    三是快门组件出了问题,即使接收到了控制信号也无法按指令执行。
    三个可能中,快门组件坏的可能性最大,该组件中有齿轮系统,有带电刷和带光耦的状态检测系统,有电磁铁控制系统,还有很多结构复杂的机构,这些动作在相机中机械运动是最多的,因此其损坏率相较其他而言是最高的。遵循先机械后电路由易到难的检修思路,试着先行更换快门组件,结果故障排除,相机修复。具体的拆修步骤如下:

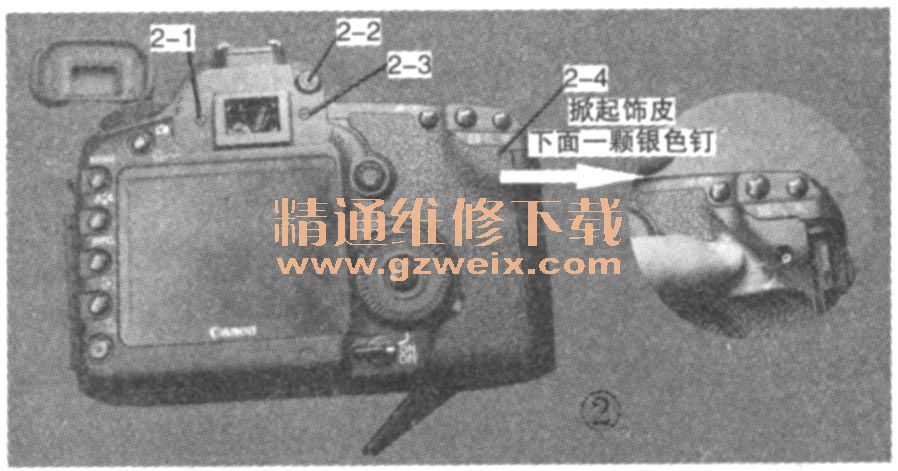

    第一步:如图2所示,拿开眼罩,拧下固定螺钉2-1、2-2、2-3、2-4.

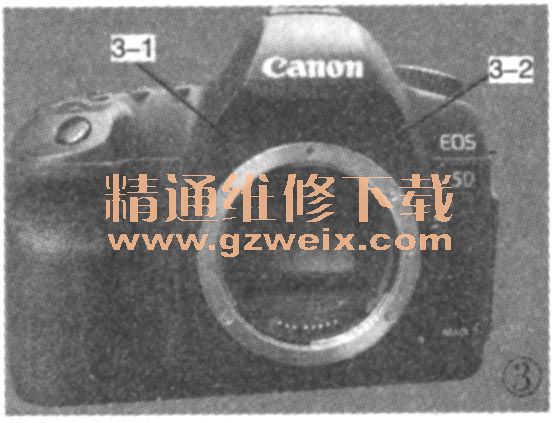

    第二步:如图3所示,拧下固定螺钉3-1、3-2。

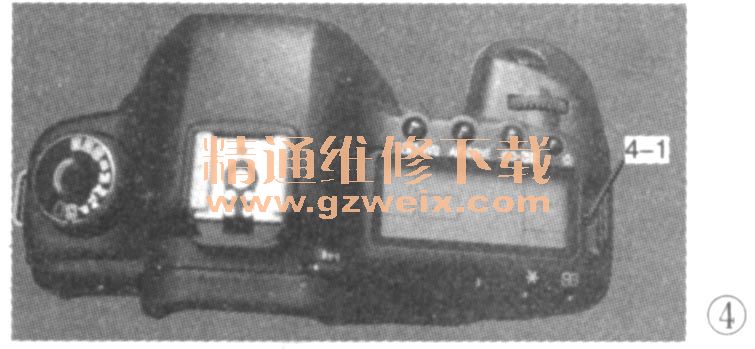

    第三步:如图4所示,拧下肩屏右侧的固定螺钉4-1。

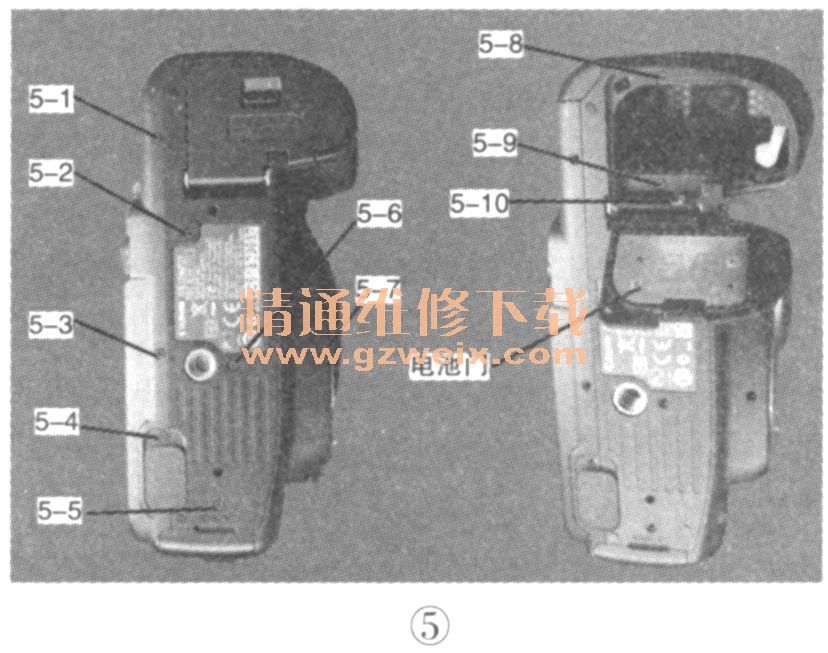

    第四步:如图5所示,拧下图中左边所示固定螺钉5-1、5-2、5-3、5-4、5-5、5-6、5-7,然后如图中右边所示翻起电池门,拧下固定螺钉5-8、5-9,并按图中箭头所示方向推移销钉5-10,拿开电池门。

关键词:佳能相机 Err30
