自已动手制作数码相机快门线
来源:本站整理  作者:佚名  2012-09-25 09:07:31



一台数码单反相机佳能EOS300D。用了一段时间后,我发现此款相机功能全,操作方便。可唯一的不足之处就是在天色较暗的时候焦距过长的情况下,不论怎么调大 ISO 值和光圈也不容易在手中端稳。其实也不能说这是数码相机的缺点。只要是带手动功能的相机在低快门速度的情况下拍出的照片都是虚的,特别是在 1/15 s 的以上的都是模糊的。好在可以用自拍功能加三脚架来稳定相机拍摄。可是在给小动物拍摄的时候就不行了。

因为一只手要摆弄三脚架和相机取景;另一只手要拿东西吸引小动物的注意力,把握最好的姿势,很是费力。有时虽然使用了三脚架,但还是累而且效果不好。



在使用 B 门的时候,就更需要快门线了。看来我还真是需要一根快门线来帮我了,因为我酷爱拍摄夜景和小动物。



到相机专卖店和电脑城一看,一根原配的快门线居然要 200 元。忍忍先找朋友借一个用用再说吧。经过一段时间的使用后,我觉得这个快门线还真实用,但也没有多复杂,我想不如我自己做一个算了。经过我一番观察和思考,终于让我想出了制作的方法。下面就给大家介绍一下。



仔细观察这根快门线,它有四种功能:(1)轻按时相机对焦;(2)对焦重按后就拍摄;(3)按下后前推就可以索定 B 门;(4)尾部有一个小孔,可以将相机上的快门线插孔的橡胶保护塞收藏起来,避免丢失。快门线的插头是一个直径 2.25 mm 的立体声插头。经过我一番测量,当半按(也就是轻按)的时候,插头上的 1~3 电极接通对焦。而全按下时,2~3 接通拍摄。原理很简单,那么就准备材料吧。

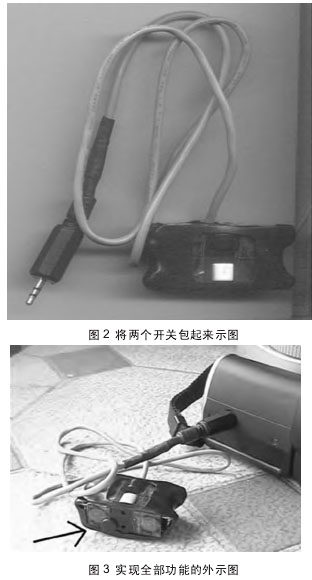

其实材料也很简单,两个按键开关,当然手感要好的。我可不想因按键不好误操作把储存卡的空间给浪费了。一根三芯的线,当然也是质量上好的,可不能用一段时间就断了。一个 2.25 mm 的立体声插头,可以找一个坏掉的手机耳机剪下线来用,因为它不仅质量好而且线和插头在一起。可惜我没有能够找到,我就买了一根线做了一个插头。做法很简单,只要将各元件按电路图上的方法连接起来,如图 1 所示。做好了以后,我用大直径的热缩管将两个开关都包了起来。一来可以固定两个开关;二来加强手感,见图 2 所示。



快来试一试,将快门线和相机连接好开始拍摄。先按住“白色”键,相机开始对焦。对焦完毕后,按下“黑色”键相机就开始拍摄了。在将相机调到 B 门试一试,还是先对焦,然后按住“黑色”键不放就实现了 B 门。看来前三个功能都实现了,最后一个功能也很简单。刚好开关上有一个用于安装的螺丝孔,可以把保护塞放在这里。如图 3 中箭头所指的地方。就此全部的功能都实现了。



我只花了不到 20 元,就实现了全部的功能,有关的朋友还不快点动手自己做一个。其实,只要是使用 RS-60E3 这种快门线的数码相机还有佳能的EOS 30V 和 EOS20D,当然还有不少的传统胶片相机也能使用这种快门线。不仅省了钱而且还发扬了自己动手的能力。
